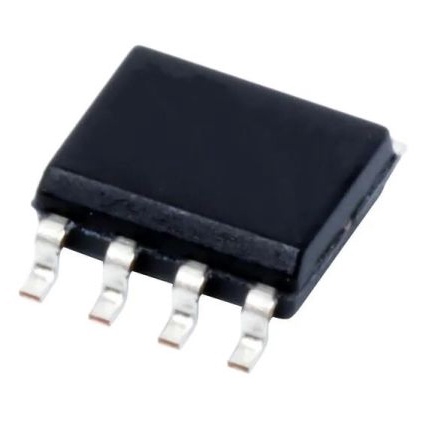

LTC6268IS8#PBF

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 16.5mA 400V/μs 4.9nV/rtHz@ 5V 500MHz Rail to Rail 1 1 3.1V ±2.625V,5.25V 200μV 0.9pA 350MHz J-FET SOIC-8 贴片安装
供应商型号: 4021387
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 运算放大器 LTC6268IS8#PBF

LTC6268IS8#PBF概述

    LTC6268/LTC6269 运算放大器技术手册

    1. 产品简介


    LTC6268/LTC6269 是一款高性能的单通道/双通道运算放大器,特别适用于高速信号处理。该运算放大器具有极低的输入偏置电流和低输入电容,能够在高阻抗传感器放大器、CCD 输出缓冲器以及高速跨阻放大器等领域中发挥作用。此外,它在驱动 SAR ADC(逐次逼近寄存器模数转换器)时也表现出色。

    2. 技术参数


    - 频率响应:增益带宽积(GBP)为500MHz,增益为1时的-3dB带宽为350MHz。
    - 输入特性:输入偏置电流典型值为±3fA(室温下),最大值在125°C时为4pA。输入噪声密度为5.5fA/√Hz(100kHz时)和4.3nV/√Hz(1MHz时)。
    - 电源特性:工作电压范围为3.1V至5.25V,每通道静态电流为16.5mA。
    - 输出特性:轨到轨输出,单位增益下的建立时间为17ns,正向/反向斜率分别为400V/μs和260V/μs。
    - 温度范围:-40°C至125°C。
    - 封装:单通道提供8引脚SOIC和6引脚SOT-23封装,双通道提供8引脚MSOP和3mm x 3mm 10引脚DFN封装。

    3. 产品特点和优势


    LTC6268/LTC6269的最大特点是其超低输入偏置电流和噪声水平,这使得它们成为对精度要求极高的应用的理想选择。特别是在高阻抗传感器接口、CCD 输出缓冲和高分辨率ADC驱动方面表现优异。该运算放大器的工作温度范围广泛,从-40°C到125°C,这使其在各种极端环境下都能稳定运行。

    4. 应用案例和使用建议


    LTC6268/LTC6269可以应用于多种高性能电路设计中,如跨阻放大器(用于光电二极管放大)、CCD 输出缓冲、低电流偏置电路等。例如,在光电二极管信号放大应用中,其低噪声和高增益特性能够显著提高系统的信噪比。在设计电路时,应考虑到输入保护电路和热管理措施,以避免由于大电流引起的过热问题。

    5. 兼容性和支持


    该运算放大器与其他标准逻辑电平和电源电平的组件具有良好的兼容性。Linear Technology(现为Analog Devices)提供了详尽的技术支持文档和在线资源,帮助用户解决可能出现的问题并优化系统性能。此外,厂商还提供软件工具和评估板,方便客户进行快速原型设计和测试。

    6. 常见问题与解决方案


    - Q1:输入偏置电流过高导致系统误差增大怎么办?
    - A1:可以通过增加反馈电阻或使用更高输入阻抗的前置级来减少偏置电流的影响。

    - Q2:温度变化如何影响电路性能?
    - A2:确保选用适合温度范围的型号,并且在设计时考虑温度补偿机制以保持系统稳定性。

    7. 总结和推荐


    总体而言,LTC6268/LTC6269是一款功能强大且高度可靠的运算放大器,非常适合于需要极高精度和宽带宽的应用场合。它的超低输入偏置电流和噪声水平、广泛的温度范围以及出色的电源管理特性,使其在市场上具备很强的竞争优势。对于那些追求高性能和可靠性的工程师来说,这款运算放大器是一个理想的选择。强烈推荐在需要高性能模拟信号处理的应用中使用LTC6268/LTC6269。

LTC6268IS8#PBF参数

参数
典型压摆率 400V/μs
电流 - 输入偏置 0.9pA
最小工作供电电压 3.1V
关闭 -
-3db带宽 350MHz
输出类型 Rail to Rail
CMRR - 共模抑制比 -
典型供电电流 16.5mA
电路数 1
最大工作供电电压 ±2.625V,5.25V
典型输入噪声电压密度 4.9nV/rtHz@ 5V
Vos - 输入偏置电压 200μV
典型增益带宽 500MHz
每个通道的输出电流 -
放大器类型 J-FET
通道数量 1
5mm(Max)
3.99mm(Max)
1.5mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
