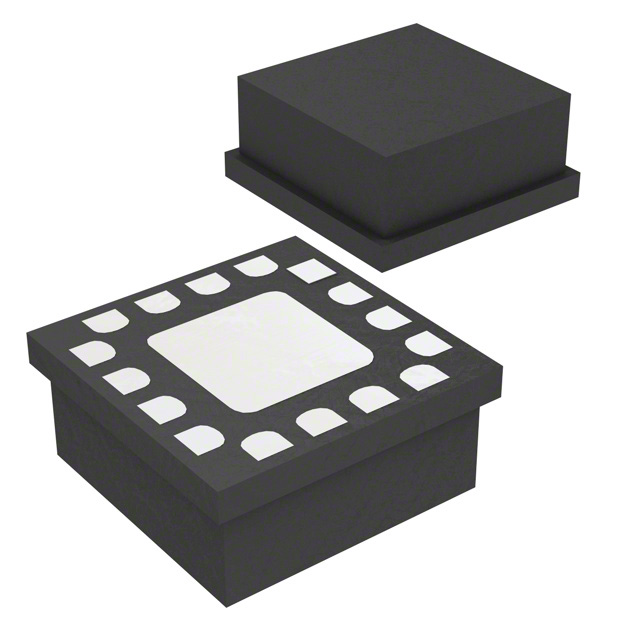

HMC675LC3CTR

产品分类: 比较器
厂牌: ANALOG DEVICES
产品描述: 1 5mV 15μA SMD-16 贴片安装,黏合安装 2.9mm*2.9mm*800μm
供应商型号: CY-HMC675LC3CTR
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 比较器 HMC675LC3CTR

HMC675LC3CTR概述

    10 GHz Latched Comparator with Reduced Swing CML Output Stage (HMC675LC3C)

    1. 产品简介


    HMC675LC3C 是一款由SiGe(硅锗)制成的高速比较器,具备快速响应和减少摆动(RS)CML输出驱动器及锁存输入。它适用于ATE(自动测试设备)、高速仪器仪表、数字接收系统等多种应用。其核心功能是在10 Gbps速率下提供快速的传播延迟和最小脉宽,支持直接驱动低至400mV的信号。

    2. 技术参数


    以下是该产品的关键技术参数和规格:
    - 功能图:
    - 输入电压范围:-2V 到 +2V
    - 最大传播延迟:100 ps
    - 最小脉宽:60 ps
    - 典型功耗:100 mW
    - 工作温度范围:-40°C 到 +85°C
    - 电气特性:
    - 输入差分电压:-1.75V 到 +1.75V
    - 输入偏置电流:15 μA
    - 随机抖动(RMS):0.2 ps
    - 电源要求:
    - 输入电源电流:9 mA
    - 输出电源电流:8 mA
    - 负电源电流:24 mA

    3. 产品特点和优势


    HMC675LC3C的主要特点如下:
    - 高集成度:集成了输入放大器、锁存电路和RS CML输出缓冲器。
    - 高速响应:提供10 Gbps操作速率,最小脉宽为60 ps。
    - 锁定功能:可以通过Latch输入进行锁定或跟踪模式选择。
    - 宽工作温度范围:可在极端环境下可靠运行。

    4. 应用案例和使用建议


    - 应用案例:
    - ATE应用:在ATE环境中进行高速信号处理。
    - 高速仪器仪表:用于高速数据采集和处理。

    - 使用建议:
    - 在ATE应用中,应确保信号路径符合标准规范,以提高测量精度。
    - 在数字接收系统中,注意调整适当的阻抗匹配,以避免信号失真。

    5. 兼容性和支持


    HMC675LC3C具有良好的兼容性,可直接与其他标准SMT设备连接。厂商提供详尽的技术支持,可通过电话(978-250-3343)或电子邮件(apps@hittite.com)联系。

    6. 常见问题与解决方案


    - Q:如何设置Latch Mode?
    - A: 将Latch Enable信号拉高即可进入Latch Mode。

    - Q:如何减少传播延迟?
    - A: 适当调整电源电压和输入信号的过驱动电压,有助于减小传播延迟。

    7. 总结和推荐


    HMC675LC3C是一款高性能、高速响应的比较器,特别适合于需要高速处理和精确测量的应用场景。其出色的稳定性和广泛的适用性使其成为行业内不可多得的优质产品。强烈推荐在ATE、高速仪器仪表等领域中使用。
    通过本文的详细介绍,相信您对HMC675LC3C有了全面的认识。这款产品的高性能、稳定性及其广泛的应用领域使其成为市场上的一大亮点。

HMC675LC3CTR参数

参数
每个通道的输出电流 -
输出类型 -
响应时间 -
Vos - 输入偏置电压 5mV
比较器类型 -
电流 - 输入偏置 15μA
最大工作供电电压 -
最小工作供电电压 -
典型供电电流 -
通道数量 1
长*宽*高 2.9mm*2.9mm*800μm
通用封装 SMD-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

HMC675LC3CTR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC675LC3CTR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 比较器 ANALOG DEVICES HMC675LC3CTR HMC675LC3CTR数据手册

HMC675LC3CTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
