LTC6253CDC#TRPBF

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 4.25mA(x2 Channels) 280V/μs 2.75nV/rtHz 720MHz 105dB 关闭 Rail to Rail 100mA 2 2 ±2.625V,5.25V 100μV 1.4μA 400MHz General Purpose DFN 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: LTC6253CDC#TRPBF
供应商: 国内现货
标准整包数: 1

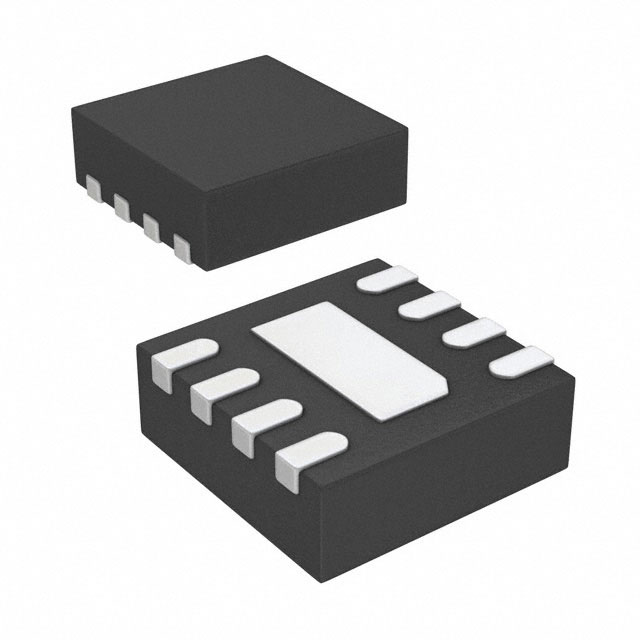

ANALOG DEVICES 运算放大器 LTC6253CDC#TRPBF

LTC6253CDC#TRPBF概述

    LTC6252/LTC6253/LTC6254 高速运算放大器技术手册

    产品简介


    LTC6252/LTC6253/LTC6254 是一款高性能的低功耗、高速轨对轨输入输出运算放大器。它们提供单通道(LTC6252)、双通道(LTC6253)和四通道(LTC6254)配置,适用于各种信号处理应用。这些运算放大器在3.5mA的供电电流下表现出卓越的性能,包括720MHz的增益带宽积(GBW)、280V/µs的摆率(slew rate)和2.75nV/√Hz的输入噪声。该系列产品专为低功耗高频率信号处理设计,适用于各种高精度信号处理系统。

    技术参数


    - 增益带宽积 (GBW):720MHz
    - -3dB频率 (AV = 1):400MHz
    - 静态电流:3.5mA
    - 摆率:280V/µs
    - 输入共模电压范围:包含两个电源轨
    - 输出摆幅:轨对轨
    - 宽带噪声电压:2.75nV/√Hz
    - 关断模式电流消耗:42µA
    - 快恢复时间
    - 电源电压范围:2.5V至5.25V
    - 输入偏置电压:350µV最大值
    - 大输出电流:90mA
    - 共模抑制比 (CMRR):105dB
    - 开环增益:60V/mV
    - 工作温度范围:-40°C 至 125°C

    产品特点和优势


    LTC6252/LTC6253/LTC6254 系列运算放大器的独特之处在于其在相同供电电流下的高增益带宽积、高摆率、低功耗和低宽带噪声。这些特性使得它们在低电压、高频信号处理中表现优异,特别是在驱动ADC、轨对轨缓冲器、活动滤波器等应用中表现出色。此外,它们支持电源电压范围广,能够在2.5V至5.25V范围内高效运行。

    应用案例和使用建议


    该系列运放被广泛应用于多种场景,例如:
    - 低电压、高频信号处理:适用于需要高精度和低噪声的应用。
    - 驱动ADC:可作为模数转换器的驱动器,提高信号质量和分辨率。
    - 轨对轨缓冲器:适用于需要宽输入和输出摆幅的系统。
    - 主动滤波器:用于实现精密的模拟滤波功能。
    在使用过程中,应注意确保输入信号和电源电压范围与器件的电气特性相符,以避免过载或损坏。针对特定应用场景,如驱动高阻抗负载,可能需要额外的外部补偿网络以优化性能。

    兼容性和支持


    LTC6252/LTC6253/LTC6254 系列运放具有良好的兼容性,可以作为插件替换许多商业上可用的运放以降低功耗或提升性能。制造商Linear Technology提供了详细的技术支持,包括在线文档、样品和样品电路的设计,以帮助用户快速集成到设计中。如有进一步的技术支持需求,可以直接联系Linear Technology的客户支持团队。

    常见问题与解决方案


    1. 问题:在较高温度下,运算放大器的输出电压变化较大。
    - 解决方案:检查系统的散热措施,确保运算放大器工作在其规定的温度范围内。
    2. 问题:输入偏置电流对测量结果影响较大。
    - 解决方案:选择合适的输入保护电路,或者采用差分输入配置以减少偏置电流的影响。
    3. 问题:在关断模式下,功耗依然较高。
    - 解决方案:确认所有关断引脚已正确设置,并确保系统设计时充分考虑了关断模式下的功耗。

    总结和推荐


    综上所述,LTC6252/LTC6253/LTC6254 是一种高度可靠且多功能的运算放大器,适合各种高精度和低功耗要求的应用场景。其出色的电气特性和宽泛的工作温度范围使其成为工业、通信和医疗领域的理想选择。强烈推荐此系列运放在需要高性能和高可靠性的应用场景中使用。

LTC6253CDC#TRPBF参数

参数
电路数 2
电流 - 输入偏置 1.4μA
放大器类型 General Purpose
-3db带宽 400MHz
CMRR - 共模抑制比 105dB
输出类型 Rail to Rail
Vos - 输入偏置电压 100μV
每个通道的输出电流 100mA
最大工作供电电压 ±2.625V,5.25V
典型输入噪声电压密度 2.75nV/rtHz
典型供电电流 4.25mA(x2 Channels)
通道数量 2
典型增益带宽 720MHz
典型压摆率 280V/μs
最小工作供电电压 -
关闭 关闭
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LTC6253CDC#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC6253CDC#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES LTC6253CDC#TRPBF LTC6253CDC#TRPBF数据手册

LTC6253CDC#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 42.375
100+ ¥ 39.663
1000+ ¥ 37.968
库存: 2500
起订量: 10 增量: 2500
交货地:
最小起订量为:10
合计: ¥ 423.75
