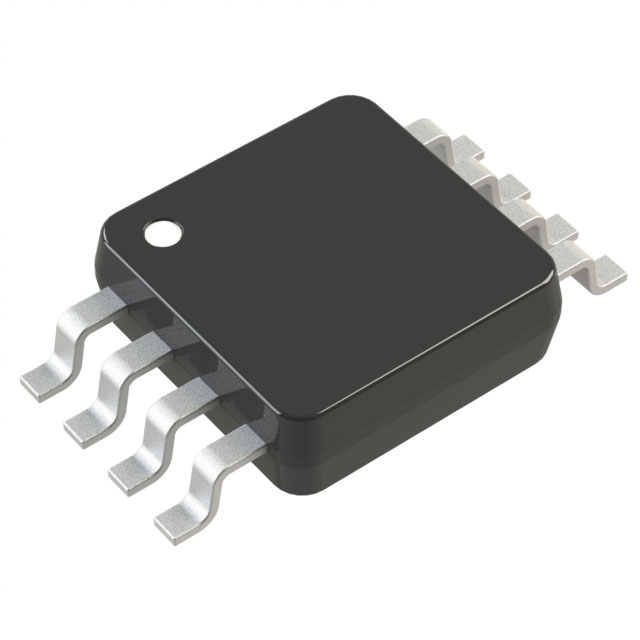

OP2177CRMZ-REEL

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 400μA(x2 Channels) 700mV/μs 7.9nV/rtHz 1.3MHz 118dB 关闭 10mA 2 2 ±15V 15μV 500pA General Purpose MSOP-8 贴片安装,黏合安装
供应商型号: Y-OP2177CRMZ-REEL
供应商: 期货订购
标准整包数: 3000
ANALOG DEVICES 运算放大器 OP2177CRMZ-REEL

OP2177CRMZ-REEL概述

    高精度低噪声低输入偏置电流运算放大器——OP1177/OP2177/OP4177

    产品简介


    OP1177/OP2177/OP4177是Analog Devices公司推出的高精度、低噪声和低输入偏置电流的运算放大器系列。该系列涵盖了单通道(OP1177)、双通道(OP2177)和四通道(OP4177)版本,适用于各种精密应用。这些运算放大器以其出色的性能,广泛应用于无线基站控制电路、光网络控制电路、仪器仪表、传感器和控制等领域。

    技术参数


    - 输入特性:
    - 最大输入失调电压:60 μV
    - 输入失调电压漂移:0.7 μV/°C
    - 最大输入偏置电流:2 nA
    - 最大输入失调电流:1 nA
    - 输入电压范围:±3.5 V(对于单通道)至±13.5 V(对于多通道)
    - 共模抑制比:最小120 dB
    - 输出特性:
    - 输出电压范围:±4 V(对于单通道)至±14.1 V(对于多通道)
    - 输出短路电流:±10 mA
    - 动态性能:
    - 斜率:0.7 V/μs
    - 增益带宽积:1.3 MHz
    - 电源特性:
    - 每个放大器的静态电流:400 μA
    - 电源抑制比:最小115 dB
    - 噪声性能:
    - 电压噪声密度:8.5 nV/√Hz
    - 电流噪声密度:0.2 pA/√Hz

    产品特点和优势


    OP1177/OP2177/OP4177的主要优势在于其超低的输入失调电压和极低的漂移,这使得它们在精密测量和信号处理方面表现出色。同时,其极低的输入偏置电流和噪声水平确保了高精度和可靠性。其广泛的工作温度范围(-40°C至+125°C),使它们在极端环境下依然能够稳定工作。此外,封装小巧,易于集成到紧凑的设计中,特别适合现代便携式和高密度安装需求。

    应用案例和使用建议


    - 无线基站控制电路:在这些系统中,OP1177/OP2177/OP4177可以用于电压和电流的精确测量,以实现系统的精准控制。

    - 光学网络控制电路:由于其高共模抑制比和低噪声特性,它们非常适合在光网络中进行信号处理。

    - 温度传感器:这些运放可用于热电偶或电阻温度检测器(RTD)信号的放大和处理,确保温度测量的准确性。
    使用建议:
    - 在设计中,建议采用合适的电源去耦合电容,以减少电源噪声对放大器的影响。
    - 为了减少电磁干扰,应注意信号线的走线布局,尽量避免长走线。

    兼容性和支持


    这些运算放大器具有良好的兼容性,可与其他电子元件轻松配合使用。Analog Devices提供了详尽的技术文档和支持服务,包括SPICE模型、应用笔记等,以帮助工程师快速上手并优化设计。

    常见问题与解决方案


    1. 问题:工作温度超出指定范围导致输出异常
    - 解决方案:检查系统设计是否考虑到了极端条件下的散热措施,必要时添加外部散热片或改进PCB布局。
    2. 问题:电源噪声导致信号失真
    - 解决方案:增加电源滤波电容,确保电源供应稳定。
    3. 问题:输出不稳定
    - 解决方案:确认负载电容是否在合理范围内,过大的负载电容可能导致振荡。

    总结和推荐


    综上所述,OP1177/OP2177/OP4177是一款高度集成且高性能的运算放大器,适用于需要极高精度和低噪声的多种应用场景。其卓越的电气特性、广泛的温度适应性和强大的技术支持使其成为精密应用的理想选择。强烈推荐在需要高精度、低噪声运算放大器的应用中使用该系列产品。

OP2177CRMZ-REEL参数

参数
放大器类型 General Purpose
关闭 关闭
输出类型 -
Vos - 输入偏置电压 15μV
最小工作供电电压 -
典型压摆率 700mV/μs
电流 - 输入偏置 500pA
-3db带宽 -
每个通道的输出电流 10mA
典型增益带宽 1.3MHz
通道数量 2
CMRR - 共模抑制比 118dB
电路数 2
典型供电电流 400μA(x2 Channels)
典型输入噪声电压密度 7.9nV/rtHz
最大工作供电电压 ±15V
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
