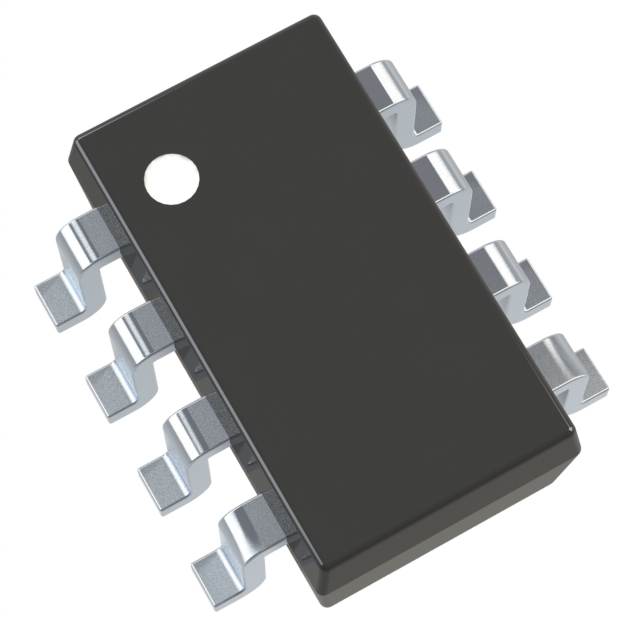

MAX4246AKA+T

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 375μA(x2 Channels) 400mV/μs 1MHz Rail to Rail 30mA 2 400μV 10nA General Purpose SOT-23-8 贴片安装,黏合安装
供应商型号: MAX4246AKA+T
供应商: 国内现货
标准整包数: 2500
ANALOG DEVICES 运算放大器 MAX4246AKA+T

MAX4246AKA+T概述


    产品简介


    MAX4245/MAX4246/MAX4247 系列低功耗运算放大器是一款专为低电压单电源操作设计的通用或精密型运算放大器。该系列放大器提供轨到轨输入和输出功能,仅消耗320μA的静态电流,并能在+2.5V至+5.5V的单电源下工作。此外,MAX4245和MAX4247型号还提供了低功耗关断模式,可将供电电流降低至50nA,并使输出进入高阻态,从而进一步节省功耗。这些器件非常适合用于便携式通信、单电源零交叉检测、仪器仪表终端、红外接收机和传感器信号检测等应用领域。

    技术参数


    - 电源电压范围:2.5V至5.5V
    - 每通道静态电流:320μA(典型值)
    - 关断模式电流:50nA(最大值)
    - 输入失调电压:±0.4mV(典型值),±1.5mV(最大值)
    - 电源抑制比 (PSRR):75至90dB(2.5V至5.5V)
    - 增益带宽积 (GBW):1.0MHz
    - 相位裕度:70度
    - 增益裕度:20dB
    - 压摆率:0.4V/μs
    - 输出短路电流:11mA(源出),30mA(吸入)

    产品特点和优势


    - 轨到轨输入和输出:能够确保输入和输出电压覆盖整个电源范围。
    - 低功耗关断模式:关断模式下电流可降至50nA,有效减少功耗。
    - 宽工作温度范围:可在-40°C至+125°C的环境中稳定工作。
    - 多封装选择:提供多种封装形式以适应不同的空间需求。

    应用案例和使用建议


    应用案例:
    - 单电源零交叉检测:在单电源电池供电系统中,这些放大器能有效地检测信号的零交叉点。
    - 传感器信号检测:在工业传感器或环境监测应用中,这些放大器能准确地放大微弱信号。
    使用建议:
    - 电源供应考虑:建议使用电容进行电源旁路,以确保供电稳定性。
    - 负载驱动:当需要驱动大电容负载时,应使用隔离电阻来维持增益精度。
    - 布局优化:采用良好的PCB布局技术,如缩短走线长度,放置外部组件靠近器件,以减少寄生效应。

    兼容性和支持


    - 兼容性:该系列运放适用于多种电子系统,可以与其他标准元件配合使用。
    - 厂商支持:Maxim Integrated 提供详尽的技术文档、测试报告以及完善的客户支持服务,确保用户在设计和部署过程中得到全面的支持。

    常见问题与解决方案


    - Q: 如何实现关断模式?
    - A: 当SHDN引脚拉低时,器件进入关断模式,此时功耗会显著降低,输出进入高阻态。

    - Q: 在驱动大电容负载时如何避免失真?
    - A: 使用隔离电阻来防止输出短路,同时确保隔离电阻不造成增益误差。

    - Q: 如何优化电路布局以减少寄生效应?
    - A: 尽可能缩短走线长度,使用表面贴装元件,合理放置外部元件以减少寄生电容和电感的影响。

    总结和推荐


    总体来看,MAX4245/MAX4246/MAX4247 系列运算放大器凭借其低功耗、宽工作温度范围和多样的封装选择,成为了在各类应用中的优秀选择。特别是在便携式设备和电池供电系统中,这些放大器的优势尤为明显。因此,对于需要高性能、低功耗、紧凑封装的工程师来说,强烈推荐使用这款产品。

MAX4246AKA+T参数

参数
关闭 -
典型增益带宽 1MHz
电路数 2
放大器类型 General Purpose
-3db带宽 -
典型压摆率 400mV/μs
通道数量 -
每个通道的输出电流 30mA
典型输入噪声电压密度 -
电流 - 输入偏置 10nA
最大工作供电电压 -
输出类型 Rail to Rail
典型供电电流 375μA(x2 Channels)
Vos - 输入偏置电压 400μV
最小工作供电电压 -
CMRR - 共模抑制比 -
通用封装 SOT-23-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
