OP467ARC/883C

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 8mA(x4 Channels) 350V/μs 7nV/rtHz 28MHz 关闭 4 4 ±18V 200μV 150nA General Purpose LLCC 贴片安装
供应商型号:
供应商:
标准整包数: 0

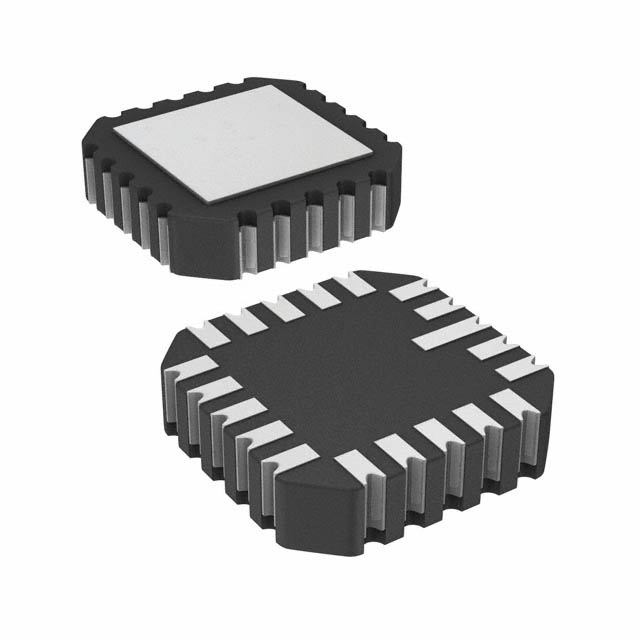

ANALOG DEVICES 运算放大器 OP467ARC/883C

OP467ARC/883C概述

    Quad Precision, High Speed Operational Amplifier OP467

    1. 产品简介


    OP467是一款由Analog Devices公司设计的四通道高精度高速运算放大器。这款放大器将高性能的高速特性与精密特性融为一体,提供卓越的动态精度,适用于多种高精度数据采集系统中。它支持的广泛电压范围使其能够适应各种不同的应用场景,从图像显示驱动到快速仪器仪表放大器均有涉及。

    2. 技术参数


    OP467的主要技术规格包括:
    - 高斜率率(Slew Rate): 170 V/μs
    - 宽频带(Bandwidth): 28 MHz
    - 快速建立时间(Settling Time): 小于200 ns达到0.01%
    - 低失调电压(Offset Voltage): 小于500 μV
    - 单位增益稳定
    - 低压操作范围: ±5 V 到 ±15 V
    - 低功耗: 小于10 mA
    - 驱动电容负载能力

    3. 产品特点和优势


    OP467的主要优势如下:
    - 卓越的动态性能:高达170 V/μs的斜率率和28 MHz的宽带宽,使其适合于高速数据采集和处理任务。
    - 低噪声:电压噪声密度低于6 nV/√Hz,确保信号的精确度。
    - 低失调电压:小于500 μV的低失调电压,减少误差并提高整体精度。
    - 稳定的内部补偿:确保稳定的工作状态,即使在大电容负载下也不会出现振荡。

    4. 应用案例和使用建议


    OP467被广泛应用于多种高精度系统中,如高速图像显示驱动、高频活动滤波器、快速仪器仪表放大器、高速检测器、积分器及光电二极管前置放大器等。使用时需注意保持良好的接地连接,以避免噪声干扰。同时,合理选择外部元件,确保系统在工作范围内稳定运行。

    5. 兼容性和支持


    OP467可用于多种封装形式,包括14引脚PDIP、14引脚CERDIP、16引脚SOIC和20引脚LCC。Analog Devices为用户提供详细的安装指导和技术支持,帮助解决用户在使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    常见的问题及其解决方案包括:
    - 问:OP467如何处理过载情况?
    答:OP467可以承受短路持续时间有限的情况,但建议通过合理设计电路来避免过载。

    - 问:OP467在高温环境下工作的稳定性如何?
    答:OP467具有优良的热稳定性,可在−40°C到+85°C的温度范围内稳定工作。

    7. 总结和推荐


    综上所述,OP467是一款高性能、高可靠性的运算放大器,适用于多种高精度应用场合。它的优异性能和广泛的适用范围使得它在市场上具备较强的竞争力。强烈推荐在需要高性能和高精度的系统中使用OP467。
    本文档内容基于Analog Devices公司提供的技术资料进行整理编写,如有疑问或需要更多详细信息,请访问Analog Devices官网获取更多技术支持。

OP467ARC/883C参数

参数
每个通道的输出电流 -
典型压摆率 350V/μs
Vos - 输入偏置电压 200μV
输出类型 -
通道数量 4
电流 - 输入偏置 150nA
最大工作供电电压 ±18V
关闭 关闭
放大器类型 General Purpose
典型供电电流 8mA(x4 Channels)
最小工作供电电压 -
典型输入噪声电压密度 7nV/rtHz
典型增益带宽 28MHz
-3db带宽 -
CMRR - 共模抑制比 -
电路数 4
9.09mm(Max)
9.09mm(Max)
2.54mm(Max)
通用封装 LLCC
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 管装

OP467ARC/883C厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP467ARC/883C数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP467ARC/883C OP467ARC/883C数据手册

OP467ARC/883C封装设计

查看详情并下载
Symbol
Footprint
3D Model
