OP484FS

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 2.25mA 2.4V/μs 3.9nV/rtHz 4.25MHz 90dB 关闭 Rail to Rail 10mA 4 4 3V,±1.5V 36V,±18V 250μV 450nA Operation Amplifier SOIC-14 贴片安装
供应商型号: OP484FS
供应商: 云汉优选
标准整包数: 167

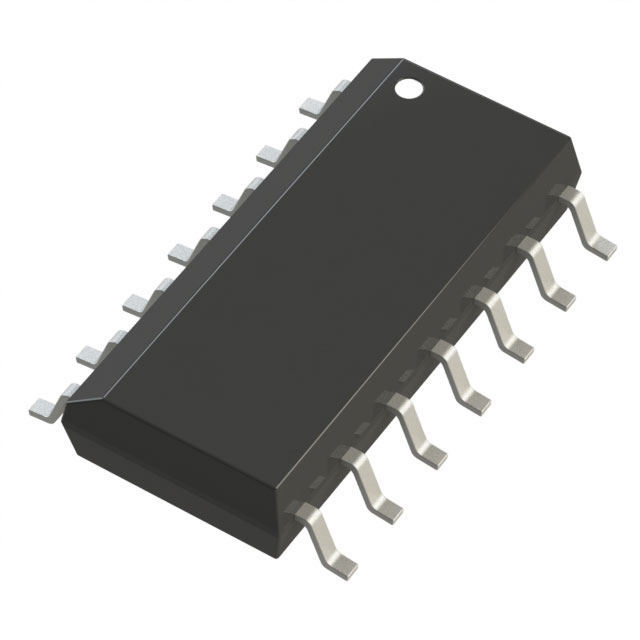

ANALOG DEVICES 运算放大器 OP484FS

OP484FS概述

    Precision Rail-to-Rail Input and Output Operational Amplifiers
    OP184/OP284/OP484

    产品简介


    单个、双列及四列运算放大器
    OP184/OP284/OP484系列是由Analog Devices推出的高性能运算放大器,适用于单电源供电的应用。这些器件拥有轨到轨输入和输出,广泛应用于便携式通信设备、电源控制与保护系统,以及传感器接口等领域。
    主要功能:
    - 高带宽(4 MHz)
    - 超低失调电压(65 μV)
    - 单位增益稳定
    - 高速转换率(4.0 V/μs)
    - 低噪声(3.9 nV/√Hz)
    应用领域:
    - 电池驱动仪表
    - 电源控制与保护
    - 电信
    - 数模转换器输出放大器
    - 模数转换器输入缓冲

    技术参数


    | 参数 | 单位 | 最小值 | 典型值 | 最大值 |

    | 输入失调电压 | μV | 65 165 |
    | 输入偏置电流 | nA | 60 | 450 | 600 |
    | 输出电压高 | V | 4.80
    | 输出电压低 | V 125mV
    | 输出电流 | mA | ±6.5
    | 增益带宽积 | MHz | 3.25 4.25 |
    | 电压噪声密度 | nV/√Hz 3.9
    | 电源抑制比 | dB | 76 90 |
    | 工作温度范围 | °C | -40 | +125

    产品特点和优势


    产品优势:
    - 轨到轨输入和输出: 这一特性使设计者能够在单电源系统中构建多级滤波器,同时保持高信噪比。
    - 超低失调电压: 确保精度和稳定性。
    - 高带宽: 支持高速信号处理。
    - 低噪声: 降低干扰,提高信号质量。
    - 高电源抑制比: 减少电源波动对信号的影响。
    - 兼容多种封装: 包括8引脚PDIP、SOIC和14引脚PDIP、SOIC,适应不同需求。

    应用案例和使用建议


    应用场景:
    - 便携式通信设备: 利用其低功耗特性,适用于手机、智能手表等移动设备。
    - 电源控制与保护: 如用于数据中心的电源监控系统。
    - 传感器接口: 适用于各种传感器,如霍尔效应传感器、压电传感器和电阻传感器。
    使用建议:
    - 在高频应用中,确保电路布局合理以减少寄生效应。
    - 为保证稳定工作,建议提供适当的散热措施,特别是在高温环境下。

    兼容性和支持


    兼容性:
    - 与标准接口兼容: 与现有系统易于集成。
    - 与AD797等其他型号兼容: 在多种应用中具有良好的互换性。
    支持与维护:
    - 详细的技术手册和设计指南。
    - 由Analog Devices提供的技术支持。

    常见问题与解决方案


    常见问题:
    - 高温下工作异常?
    - 解决方案:确保使用适当的散热措施,并根据需要选择符合高温环境要求的产品型号(如OP184/OP284/OP484E)。
    - 电源波动导致性能下降?
    - 解决方案:使用带有稳压功能的电源供应,并确保良好的接地设计。

    总结和推荐


    综上所述,OP184/OP284/OP484是一款高性能运算放大器,适合于多种工业和便携式应用。
    - 优点:
    - 轨到轨输入和输出
    - 高带宽和低噪声
    - 适用于单电源系统
    推荐:
    强烈推荐此系列产品用于对精度和性能有严格要求的应用场景,特别是便携式设备和传感器接口等领域。

OP484FS参数

参数
最大工作供电电压 36V,±18V
典型输入噪声电压密度 3.9nV/rtHz
输出类型 Rail to Rail
电路数 4
-3db带宽 -
放大器类型 Operation Amplifier
通道数量 4
关闭 关闭
典型压摆率 2.4V/μs
电流 - 输入偏置 450nA
CMRR - 共模抑制比 90dB
Vos - 输入偏置电压 250μV
典型供电电流 2.25mA
最小工作供电电压 3V,±1.5V
典型增益带宽 4.25MHz
每个通道的输出电流 10mA
8.75mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-14
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

OP484FS厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP484FS数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP484FS OP484FS数据手册

OP484FS封装设计

查看详情并下载
Symbol
Footprint
3D Model
