OP296GS

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 300mV/μs 26nV/rtHz@ 5V 450KHz Rail to Rail 4mA 2 2 12V 35μV 10nA CMOS SOIC-8 贴片安装
供应商型号: CY-OP296GS
供应商: Avnet
标准整包数: 1

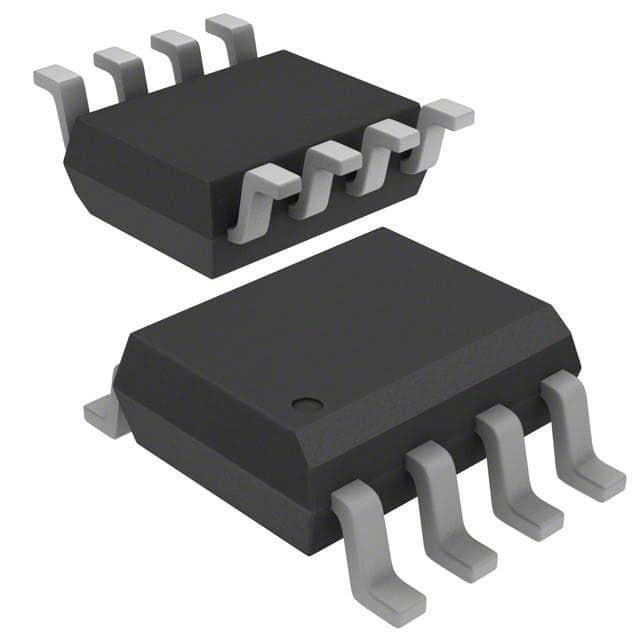

ANALOG DEVICES 运算放大器 OP296GS

OP296GS概述


    产品简介


    产品名称:OP196/OP296/OP496
    产品类型:
    OP196/OP296/OP496系列是微功耗、轨到轨输入输出运放(运算放大器)。这三个型号分别代表单通道、双通道和四通道版本。
    主要功能:
    - 高增益带宽积:450 kHz
    - 铁电电源操作:3 V至12 V
    - 低偏移电压:最大300 µV
    - 无相位反转
    - 极低的静态电流:每通道仅60 µA
    应用领域:
    - 电池监控
    - 传感器调理
    - 便携式电源控制
    - 便携式仪器

    技术参数


    技术规格:
    - 输入失调电压:最大300 µV
    - 输入偏置电流:±10 nA 至 ±50 nA
    - 共模抑制比:65 dB
    - 增益带宽积:450 kHz
    - 输出电压摆幅:最高±4.92 V,最低-0.55 V
    - 电源电流:每放大器60 µA
    电气特性:
    - 工作温度范围:-40°C至+125°C
    - 电源电压范围:3 V至12 V
    工作环境:
    - 宽泛的工作温度范围:-40°C至+125°C
    - 适用于各种供电条件:3 V至12 V

    产品特点和优势


    OP196/OP296/OP496系列运放以其独特的技术规格和性能在市场上脱颖而出。其主要特点是:
    - 微功耗设计,静态电流仅为60 µA,使得这些放大器非常适合于电池供电的系统。
    - 高输入输出电压摆幅,支持轨到轨输入输出。
    - 低偏移电压(最大300 µV),使得输出信号更加准确。
    - 高增益带宽积:450 kHz,适用于多种应用场景。
    - 稳定性高:无相位反转现象。

    应用案例和使用建议


    应用案例:
    - 电池监控:可以监测电池的电压变化,用于电量显示。
    - 传感器调理:适用于多种传感器的数据处理,如温度传感器、湿度传感器等。
    使用建议:
    - 在便携式设备中,建议利用其低功耗的特点,延长设备的电池寿命。
    - 对于需要高精度的电路,例如音频处理,建议通过外部滤波电路来减少噪声影响。

    兼容性和支持


    兼容性:
    - 与各种传感器和其他运放配合使用时表现良好。
    - 与不同的电源管理芯片兼容,适用于不同类型的便携式设备。
    支持和维护:
    - 供应商提供全面的技术文档和支持服务,帮助客户进行产品集成和调试。
    - 通过官方网站获取最新的技术资料和工具,便于客户及时掌握最新信息。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:输入电压超出范围导致损坏
    - 解决方案: 增加限流电阻以限制输入电流,避免超过5 mA。

    2. 问题:输出电压异常
    - 解决方案: 检查负载情况,确保负载电流不超过±4 mA;检查电源电压是否稳定。

    3. 问题:噪声较大
    - 解决方案: 增加外部滤波电容,改善电源的纯净度,降低内部噪声。

    总结和推荐


    综合评估:
    OP196/OP296/OP496系列运放凭借其卓越的性能指标和广泛的适用性,在众多同类产品中脱颖而出。特别适合应用于便携式设备、传感器接口等场景,其稳定的性能和长寿命使其成为市场上一个非常具有竞争力的选择。
    推荐意见:
    鉴于其出色的性能和稳定性,强烈推荐此系列运放在需要高精度、低功耗的电子设备中使用。

OP296GS参数

参数
典型供电电流 -
典型增益带宽 450KHz
最大工作供电电压 12V
输出类型 Rail to Rail
Vos - 输入偏置电压 35μV
-3db带宽 -
关闭 -
电路数 2
CMRR - 共模抑制比 -
最小工作供电电压 -
通道数量 2
典型压摆率 300mV/μs
放大器类型 CMOS
电流 - 输入偏置 10nA
典型输入噪声电压密度 26nV/rtHz@ 5V
每个通道的输出电流 4mA
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

OP296GS厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP296GS数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP296GS OP296GS数据手册

OP296GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
