OP482GP

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 210μA(x2 Channels) 9V/μs 4MHz 70dB 10mA 4 4 ±18V 200μV 3pA J-FET PDIP-14 通孔安装
供应商型号: CY-OP482GP
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 运算放大器 OP482GP

OP482GP概述

    Dual/Quad Low Power, High Speed JFET Operational Amplifiers: OP282/OP482

    产品简介


    OP282/OP482 是由 Analog Devices 生产的双通道和四通道低功耗高带宽场效应晶体管(JFET)运算放大器。这些放大器特别适用于需要高性能且低功耗的应用场合,如电池供电系统和功率受限的应用。
    主要功能:
    - 高速:斜率高达9 V/μs
    - 宽带宽:典型值为4 MHz
    - 低功耗:每个放大器的最大电源电流为250 μA
    - 低偏移电压:最大3 mV
    - 低输入偏置电流:最大100 pA
    应用领域:
    - 活动滤波器
    - 快速放大器
    - 积分器
    - 电流监测
    - 高边信号调节

    技术参数


    以下是 OP282/OP482 的关键技术参数:
    | 参数 | 规格 |

    | 偏移电压 | 最大3 mV (OP282) |
    | 输入偏置电流 | 最大100 pA |
    | 输入失调电流 | 最大50 pA |
    | 输入电压范围 | -11 V 至 +15 V |
    | 共模抑制比 (CMRR)| 70 至 90 dB |
    | 斜率 (Slew Rate) | 7 至 9 V/μs |
    | 增益带宽积 (GBP) | 4 MHz |
    | 输出电压范围 | ±1.5 V 范围内 |

    产品特点和优势


    独特功能和优势:
    1. 高斜率: OP282/OP482 的斜率高达9 V/μs,适用于高速信号处理。
    2. 低功耗: 每个放大器的电源电流仅为250 μA,非常适合电池供电系统。
    3. 宽共模范围: 输入共模范围包括正电源,使 OP282/OP482 成为高边信号调节的理想选择。
    4. 高稳定性: 放大器的单位增益稳定,确保电路在不同条件下保持稳定。
    5. 高可靠性: 采用14球晶圆级芯片封装,具有良好的抗静电能力。

    应用案例和使用建议


    应用场景:
    - 在一个模拟滤波电路中,OP282/OP482 可以作为快速响应的放大器,提供高带宽和低延迟。
    - 在电池供电系统中,OP282/OP482 可以有效地降低功耗,延长电池寿命。
    - 在电流监测系统中,其低输入偏置电流可以提高测量精度。
    使用建议:
    - 在设计时,应考虑外部负载对输出电压的影响,尤其是在高频应用中。
    - 在高边信号调节中,应注意正电源轨的共模范围。
    - 在电池供电系统中,可以通过优化电源设计来进一步减少功耗。

    兼容性和支持


    OP282/OP482 提供多种封装选项,包括标准的8引脚窄体SOIC和MSOP,以及14引脚PDIP和窄体SOIC。WLCSP 封装则提供14球封装,适合空间受限的应用。Analog Devices 提供详尽的技术文档和支持服务,以帮助用户进行设计和调试。

    常见问题与解决方案


    问题:
    1. 如何确保OP282/OP482在高温度下的稳定运行?

    解决方案:
    - 通过在设计中加入散热措施,如增加散热片或选择散热更好的封装。
    - 使用带有温度补偿功能的外围电路,以维持放大器在高温下的稳定性。

    总结和推荐


    综合评估:
    OP282/OP482 运算放大器具备出色的高带宽和低功耗特性,非常适合于电池供电系统、信号调节和其他对低功耗和高带宽要求高的应用。它们在宽温度范围内表现出色,确保了在各种环境下的可靠运行。
    推荐使用:
    强烈推荐在需要高性能、低功耗和高稳定性的应用场景中使用 OP282/OP482。无论是在工业自动化、医疗设备还是消费电子产品中,这些放大器都能发挥出色的表现。

OP482GP参数

参数
典型输入噪声电压密度 -
最大工作供电电压 ±18V
典型增益带宽 4MHz
输出类型 -
典型压摆率 9V/μs
CMRR - 共模抑制比 70dB
关闭 -
通道数量 4
最小工作供电电压 -
Vos - 输入偏置电压 200μV
电路数 4
每个通道的输出电流 10mA
电流 - 输入偏置 3pA
典型供电电流 210μA(x2 Channels)
放大器类型 J-FET
-3db带宽 -

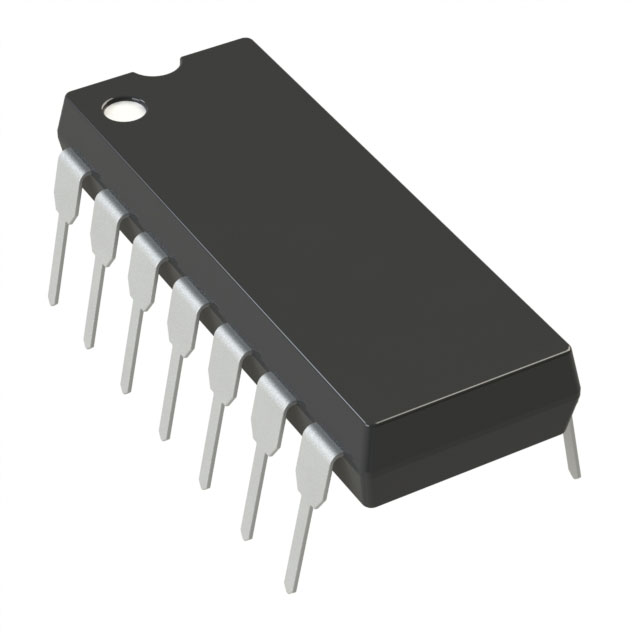

通用封装 PDIP-14
安装方式 通孔安装
零件状态 停产
包装方式 管装

OP482GP厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP482GP数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP482GP OP482GP数据手册

OP482GP封装设计

查看详情并下载
Symbol
Footprint
3D Model
