首页  >  产品百科  >  ADCMP607BCPZ-R7

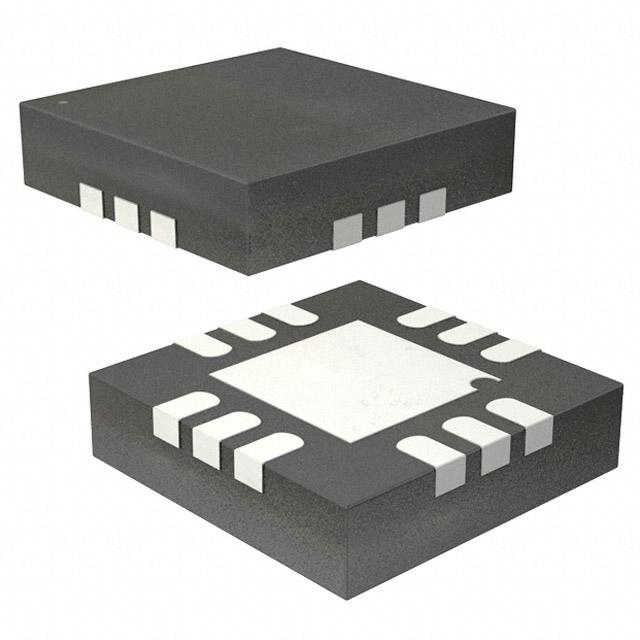

ADCMP607BCPZ-R7

产品分类: 比较器
厂牌: ANALOG DEVICES
产品描述: 25mA CML,Complementary,Rail to Rail 1 3V 5.5V 5mV@ 2.5V 5μA@ 2.5V 通用 with Latch 贴片安装,黏合安装 3mm*3mm*830μm
供应商型号: 4022612
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 比较器 ADCMP607BCPZ-R7

ADCMP607BCPZ-R7概述


    产品简介


    产品名称:ADCMP606/ADCMP607 铁轨至铁轨非常快速比较器
    产品类型:
    ADCMP606 和 ADCMP607 是专为高速应用设计的铁轨至铁轨比较器,能够在单电源供电下运行。
    主要功能:
    这些比较器具有低噪声、宽输入范围、超低延迟(1.25 ns)和低抖动(2.5 ps RMS)。它们还支持可编程迟滞和关断控制,适用于各种高速信号处理任务。
    应用领域:
    - 高速仪表
    - 时钟和数据信号恢复
    - 逻辑电平转换
    - 脉冲光谱分析
    - 高速线路接收机
    - 门限检测
    - 峰值和零交叉检测
    - 高速触发电路
    - 脉冲宽度调制器
    - 自动测试设备 (ATE)

    技术参数


    工作电压范围:
    - 输入共模电压范围:-0.2 V 到 VCCI + 0.2 V
    - 输出电平范围:VCCO − 0.1 V 到 VCCO − 0.05 V
    - 输出电流:±50 mA
    电气特性:
    - 电源电压范围:2.5 V 到 5.5 V
    - 过驱动阈值:小于 50 ps
    - 比较器传播延迟:1.25 ns
    - 最大功耗:55 mW(VCCI = VCCO = 2.5 V)
    - 功耗模式下的电源电流:200 µA 到 240 µA
    工作环境:
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-65°C 至 +150°C

    产品特点和优势


    特点:
    1. 输入共模电压范围广: ADCMP606 和 ADCMP607 具有广泛的输入共模电压范围(-0.2 V 到 VCCI + 0.2 V),使得这些比较器适用于多种不同的信号源。
    2. 超低传播延迟: 仅需 1.25 ns 的传播延迟,保证了高速信号处理的需求。
    3. 集成关断控制: 通过一个控制引脚即可实现关断操作,有助于降低功耗。
    4. 可编程迟滞: 支持通过外部电阻调整迟滞,提高了应用的灵活性。
    优势:
    - 优秀的电源抑制比(>60 dB),确保了在不同电源条件下的稳定表现。
    - 灵活的封装选择,如 ADCMP606 可选 6 引脚 SC70 封装,而 ADCMP607 可选 12 引脚 LFCSP 封装,适合不同的应用场景。

    应用案例和使用建议


    应用案例:
    ADCMP606/ADCMP607 广泛应用于自动测试设备 (ATE),能够用于高性能脉冲光谱分析,以检测电路中的峰值和零交叉点。此外,它们还可用于高速线路接收机中的时钟和数据信号恢复。
    使用建议:
    1. 在高噪声环境中使用时,应增加额外的旁路电容来滤波。
    2. 在多层板上使用时,应提供低感抗的供电平面以减少噪声干扰。
    3. 避免反馈回路引起的振荡,尤其是对于无补偿放大器的比较器来说更为关键。

    兼容性和支持


    ADCMP606 和 ADCMP607 可与多种单电源系统兼容,如 2.5 V 至 5.5 V 范围内的电源。制造商提供了详尽的技术支持和文档资源,用户可以通过其官网获得最新的资料和支持服务。

    常见问题与解决方案


    常见问题:
    1. 如何设置合适的迟滞值?
    2. 为什么输出信号不稳定?
    解决方案:
    1. 调整迟滞电阻来设置合适的迟滞值。可以参考图 9 中的迟滞 vs. 电阻曲线。
    2. 确保良好的电源去耦合和平面布局,这通常会导致输出信号不稳定的问题。

    总结和推荐


    综上所述,ADCMP606 和 ADCMP607 是一款集高性价比、宽工作范围和优异性能于一身的高速比较器,特别适用于自动化测试设备、仪器仪表和通信等领域。考虑到其出色的电气特性和广泛的应用范围,我们强烈推荐这一系列的产品。

ADCMP607BCPZ-R7参数

参数
最小工作供电电压 3V
最大工作供电电压 5.5V
典型供电电流 25mA
每个通道的输出电流 -
电流 - 输入偏置 5μA@ 2.5V
响应时间 -
Vos - 输入偏置电压 5mV@ 2.5V
通道数量 1
输出类型 CML,Complementary,Rail to Rail
比较器类型 通用 with Latch
长*宽*高 3mm*3mm*830μm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ADCMP607BCPZ-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADCMP607BCPZ-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 比较器 ANALOG DEVICES ADCMP607BCPZ-R7 ADCMP607BCPZ-R7数据手册

ADCMP607BCPZ-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 46.8525
10+ ¥ 40.284
25+ ¥ 40.2714
100+ ¥ 40.2714
250+ ¥ 40.2587
500+ ¥ 40.2587
1500+ ¥ 40.2461
库存: 584
起订量: 30 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1006.78
直接购买
加入购物车
