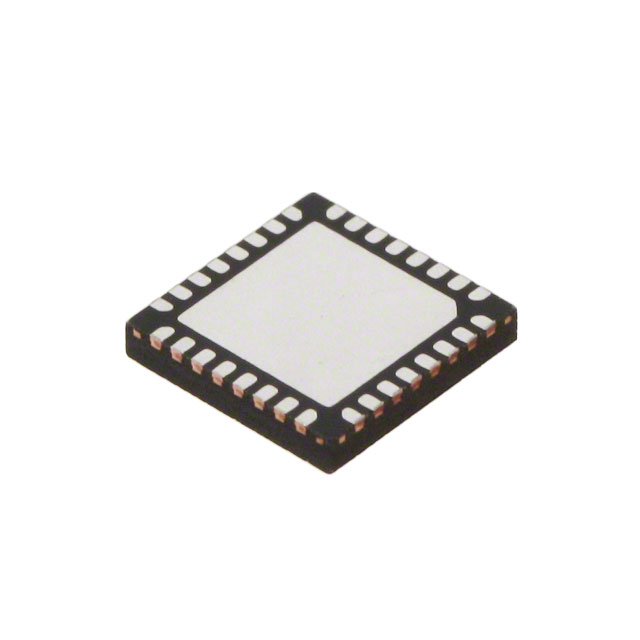

HMC983LP5ETR

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 0MHz 7GHz Frequency Sweeper QFN 贴片安装 5.1mm(长度)*5.1mm(宽度)
供应商型号: HMC983LP5ETR
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES RF混频器 HMC983LP5ETR

HMC983LP5ETR概述


    产品简介


    HMC983LP5E是一款广泛应用于高频领域的电子元器件,它是一种基于SiGe BiCMOS工艺的直流到7GHz分数N分频器及频率扫描器。该器件适用于测试设备、便携式仪器、高性能分数N频率合成器以及其他需要低杂散信号的应用场景。它的核心功能包括高精度的频率分频、线性扫频能力、以及可编程的输出电流控制。此外,它具备多种自动和触发模式,可以通过SPI接口进行控制。

    技术参数


    电气规格:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | RF输入频率范围 DC 7 GHz | GHz |
    | RF输入敏感度 -15 | -10 | 0 | dBm |
    | 分频范围 | 整数模式 | 32 | 1,048,576 | 1,048,576
    | 分频范围 | 分数模式 | 36 | 1,048,576 | 1,048,576
    | 输出缓冲电流 | 可编程 | 5 | 12.5 | 17.5 | mA |
    | 输出电压摆幅 | 单端 | 0 0.55 | V |
    | 相位噪声 | 50 MHz PFD, 6 GHz输入,整数模式 | -160 dBc/Hz |
    | 最大杂散 | 观测到的最大杂散 | -95 | -85 dBc |
    其他参数:
    - 频率分频范围:DC到7GHz
    - 输出缓冲电流可编程(5mA至17.5mA)
    - 支持50 MHz和100 MHz Delta-Sigma调制器
    - 功耗:总电流消耗(整数模式/分数模式)为104mA/122mA

    产品特点和优势


    HMC983LP5E在应用中表现出以下几个独特优势:
    - 高精度和稳定性:其48位Delta-Sigma调制器确保了近乎零的频率误差,使得其非常适合用于精密的频率合成应用。
    - 集成的频率扫描功能:具有线性和相干扫频能力,可实现多种自动和用户定义的扫频模式,极大地提高了灵活性。
    - 低杂散性能:最大杂散值达到-95 dBc,这使其成为超低杂散频率合成器的理想选择。
    - 多功能接口:包含5个GPIO,可配置为外部控制引脚,提供更多的定制选项。

    应用案例和使用建议


    根据手册中的应用示例,HMC983LP5E被广泛应用于多种场合,例如测试设备、便携式仪器以及高性能分数N频率合成器。为了充分利用其功能,建议:
    - 在高精度要求的应用中使用整数模式以获得最佳的相位噪声性能。
    - 对于需要复杂扫频的应用,可以利用其多样化的扫频模式来满足需求。
    - 确保正确配置GPIO引脚以发挥外部控制功能的优势。

    兼容性和支持


    HMC983LP5E能够与其他同类器件和系统兼容,特别是在高频率和低杂散需求的应用中。供应商提供了详尽的技术支持服务,包括在线订购、技术支持热线和电子邮件支持,这些都为用户的日常使用和开发提供了有力保障。

    常见问题与解决方案


    在手册中,常见的问题及其解决方案列如下:
    - 问题:相位噪声过高
    - 解决方案:检查输入信号质量和连接的阻抗匹配。
    - 问题:杂散性能不佳
    - 解决方案:调整偏置电流和配置正确的寄存器设置。

    总结和推荐


    HMC983LP5E凭借其宽广的工作频率范围、出色的相位噪声和低杂散性能,使其在许多高端应用中表现出色。虽然价格较高,但其卓越的性能使其成为那些对精度和稳定性有极高要求的应用的最佳选择。总体而言,对于需要高精度和低杂散性能的应用,强烈推荐使用HMC983LP5E。

HMC983LP5ETR参数

参数
最大转换损耗 -
典型噪声指数 -
混频器数量 -
典型供电电流 -
射频类型 -
最小工作供电电压 -
最小工作频率 0MHz
典型功率增益 -
辅助属性 Frequency Sweeper
典型的本振/射频隔离 -
最大工作供电电压 -
最大工作频率 7GHz
典型三阶段输入截止点 -
长*宽*高 5.1mm(长度)*5.1mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
