HMC870LC5

产品分类: RF调制器和解调器
厂牌: ANALOG DEVICES
产品描述: 20dBm~30dBm 7V 0MHz 140mA@ 5V 7V 20GHz QFN-EP-32 贴片安装 4.9mm*4.9mm*1mm
供应商型号: 4034015
供应商: 海外现货
标准整包数: 1

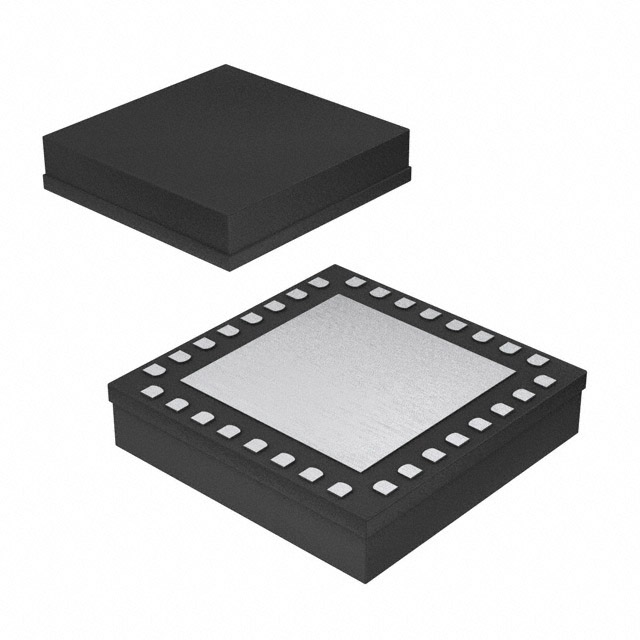

ANALOG DEVICES RF调制器和解调器 HMC870LC5

HMC870LC5概述


    产品简介


    HMC870LC5 光电调制驱动器
    HMC870LC5 是一款采用砷化镓(GaAs)材料制造的微波单片集成电路(MMIC)伪高电子迁移率晶体管(pHEMT)分布式驱动放大器,适用于多种高速光通信应用。该器件封装在5x5毫米的小型表面贴装(SMT)无引线封装中,频率范围为直流到20 GHz。主要应用于高速数据传输、光通信、测试测量设备及军用和航天等领域。

    技术参数


    以下是HMC870LC5的主要技术参数,基于标准测试条件TA = +25°C,Vdd = 7V,Vctl = 1V,Idd = 165mA:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 增益 | 频率 = 1 - 8 GHz | 14 | 17.5 dB |
    | 小信号带宽 | 3-dB截止 20 GHz |
    | 输入回波损耗 | 频率 = 1 - 10 GHz | 20 dB |
    | 输出回波损耗 | 频率 = 1 - 10 GHz | 20 dB |
    | 获得温度变化 | 频率 = 1 - 10 GHz | 0.015 | 0.02 | 0.045 | dB/°C |
    | 群延迟变化 | 频率 = 1 - 12 GHz | ±15 ps |
    | 饱和输出功率(Psat) | 频率 = 1 - 12 GHz | 24 23 | dBm |
    | 输出功率1 dB压缩点(P1dB)| 频率 = 1 - 12 GHz | 19 22 | dBm |
    | 上升时间 | 20% - 80% | 20 ps |
    | 下降时间 | 20% - 80% | 20 ps |
    | 加性RMS抖动 300 fs |
    | 电源电流(Idd) | Vgg = -0.6V | 165 mA |

    产品特点和优势


    - 宽供电电压范围:3.3V 至 7V,满足不同应用需求。
    - 可调输出幅度:2.5至8Vp-p,适应多种信号强度要求。
    - 低加性RMS抖动:<300 fs,确保信号完整性。
    - 低功耗:1W(Vout = 8Vp-p,Vdd = 7V),适合电池供电设备。
    - 交叉点调整:可通过外部控制实现输出信号交叉点调整。
    - 卓越的增益平坦度:±0.5 dB。
    - 内部匹配到50欧姆:方便系统集成。
    - 出色的温度稳定性:保证了在不同环境温度下的稳定性能。

    应用案例和使用建议


    应用案例
    1. 10 Gbps NRZ MZ 及低Vπ调制器驱动
    2. 10 Gbps RZ 传输
    3. 40 Gbps DQPSK
    使用建议
    - 信号完整性优化:结合外部电路进行信号完整性优化,可以进一步提高系统整体性能。
    - 散热设计:由于功耗较高,建议在PCB设计时注意散热设计,如增加散热片或风扇,以确保长期稳定运行。
    - 环境适应性:考虑到工作温度范围广泛,建议进行环境测试,验证在极端温度条件下的可靠性。

    兼容性和支持


    - 兼容性:HMC870LC5 与其他同类产品具有良好的兼容性,可用于现有系统的设计更新。
    - 技术支持:Hittite Microwave Corporation 提供详细的技术文档和专业的技术支持,帮助客户更好地理解和应用此产品。

    常见问题与解决方案


    - 问题1:如何调节输出幅度?
    解决方案:通过调节控制电压Vctl来实现输出幅度的调整。

    - 问题2:在高温环境下,增益波动如何控制?
    解决方案:利用内置的温度补偿机制,可以在较大温度范围内保持稳定的增益。
    - 问题3:功耗过高导致发热严重,如何处理?
    解决方案:建议在电路板上增加散热措施,例如增加散热片或者使用散热风扇,同时优化布局以促进热传递。

    总结和推荐


    综上所述,HMC870LC5 是一款高性能的光电调制驱动器,适用于多种高速光通信应用。它具备宽泛的工作电压范围、低功耗和卓越的温度稳定性等显著优势。对于需要高性能光通信系统的工程师而言,HMC870LC5 是一个值得推荐的选择。建议在具体项目中仔细考虑其适用性,并结合实际应用场景进行合理选型。

HMC870LC5参数

参数
最大工作供电电压 7V
典型工作供电电压 7V
典型输出1dB压缩功率 -
测试频率 -
最大工作频率 20GHz
调制方式 -
LO频率 -
最小工作供电电压 -
最小工作频率 0MHz
本底噪声 -
最大供电电流 140mA@ 5V
典型输出功率 20dBm~30dBm
长*宽*高 4.9mm*4.9mm*1mm
通用封装 QFN-EP-32
安装方式 贴片安装
零件状态 在售

HMC870LC5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC870LC5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF调制器和解调器 ANALOG DEVICES HMC870LC5 HMC870LC5数据手册

HMC870LC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3519.9753
10+ ¥ 3138.1438
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3519.97
