HMC447LC3

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述: Prescaler 5V Divide By 4 26000MHz 16-Pin CLLCC EP Cut Tape
供应商型号: HMC447LC3
供应商: 国内现货
标准整包数: 10

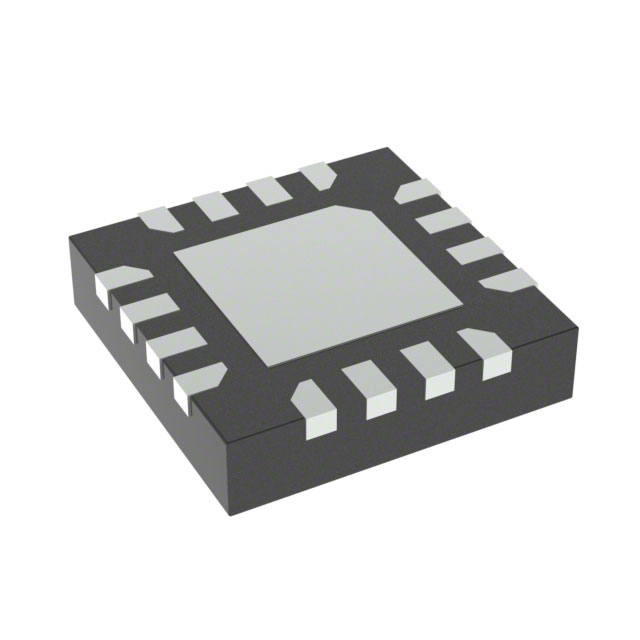

ANALOG DEVICES 天线 HMC447LC3

HMC447LC3概述


    产品简介


    HMC447LC3 是一款由 Analog Devices 生产的 SMT GaAs HBT MMIC(表面贴装技术砷化镓异质结双极型晶体管微波集成电路)。这款集成电路具备 Divide-by-4 的功能,适用于输入频率范围为 10到26 GHz 的高频应用场合。HMC447LC3 广泛应用于多种高频通信系统中,如点对点/多点无线电、VSAT(甚小口径终端)无线电、光纤通信、测试设备及军事应用。

    技术参数


    - 最大输入频率:27 GHz
    - 最小输入频率:10 GHz
    - 输入功率范围:当输入频率范围为 10到14 GHz 时,输入功率范围为 -15到+10 dBm;其他频段范围分别为 -15到+5 dBm、-10到+10 dBm、-5到+10 dBm 和 0到+10 dBm
    - 输出功率:-7到-4 dBm
    - 单直流供电电压:+5V
    - 工作温度范围:-40°C 到 +85°C
    - 反向泄露:RF 输出端口终止后,泄露为 50 dB
    - 单边带相位噪声(100 kHz偏移):-150 dBc/Hz
    - 电源电流:96 mA
    - 封装尺寸:3x3 mm SMT 封装,符合 RoHS 标准

    产品特点和优势


    HMC447LC3 的显著特点是其超宽的工作频带(10到26 GHz),非常适合需要高频率稳定性的应用场景。此外,其非常低的单边带相位噪声(-150 dBc/Hz)使其成为高精度相位锁定环路(PLL)和本地振荡器(LO)分配应用的理想选择。它仅需一个 +5V 的单直流供电,提供非常平坦的输出功率,使得该器件在复杂系统中表现出色。其紧凑的 3x3 mm 封装和高热阻设计使其具有较高的可靠性和稳定性。

    应用案例和使用建议


    HMC447LC3 在高频 PLL 应用中表现尤为出色,特别是在需要从原始频率到分频后的频率的转换中。对于点对点或多点无线通信、VSAT 通信系统、光纤通信、以及测试设备,它都是不可或缺的组件。在实际应用中,建议遵循以下几点:
    - 确保所有输入信号均经过适当的 DC 阻断处理。
    - 使用 50 欧姆的阻抗匹配线。
    - 确保电源电压稳定且符合规定的 +5V 范围。

    兼容性和支持


    HMC447LC3 与大多数标准 SMT 设备兼容,可以通过其提供的评估电路板进行测试。供应商提供了全面的应用支持服务,包括电话技术支持和电子邮件咨询。此外,可以通过 www.hittite.com 订购产品并获取更多技术文档和支持信息。

    常见问题与解决方案


    - 问题:输入信号的功率超出允许范围。
    解决方案:确保输入信号的功率不超过技术手册中的规定范围,避免损坏设备。

    - 问题:输出信号质量不稳定。
    解决方案:检查电路的阻抗匹配和电源电压是否稳定。如果问题持续存在,请联系技术支持团队寻求进一步的帮助。

    总结和推荐


    综上所述,HMC447LC3 是一款高性能的频率分频器,在高频率通信系统中表现出色。其广泛的输入频率范围、低噪声特性和简单的操作方式使其成为众多高频应用场合的理想选择。如果您需要一款可靠性高、性能稳定的频率分频器,强烈推荐使用 HMC447LC3。

HMC447LC3参数

参数
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 -
额定功率 -
天线类型 -
长*宽*高 2.9mm*2.9mm*800μm
通用封装 QFN-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HMC447LC3厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC447LC3数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 天线 ANALOG DEVICES HMC447LC3 HMC447LC3数据手册

HMC447LC3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 441.6
100+ ¥ 391.95
500+ ¥ 381.9
库存: 100
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 4416
