HMC656LP2ETR

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述: 50Ω DFN 贴片安装
供应商型号: 4420024
供应商: 海外现货
标准整包数: 1

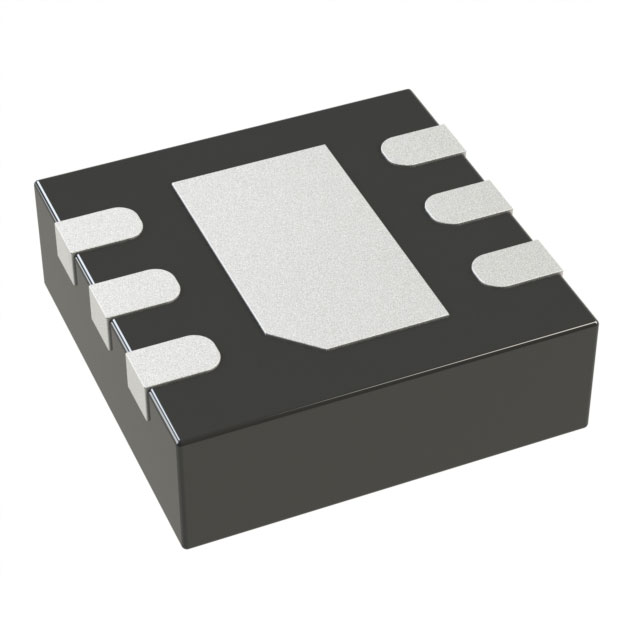

ANALOG DEVICES 天线 HMC656LP2ETR

HMC656LP2ETR概述

    HMC656LP2E至HMC658LP2E宽频固定衰减器系列技术手册

    产品简介


    HMC656LP2E至HMC658LP2E是Analog Devices推出的一系列宽频固定衰减器。这些产品提供三种不同的衰减值(10 dB、15 dB和20 dB),适用于频率范围为直流至25 GHz的应用场景。它们广泛应用于光纤通信、微波无线电、军事与航天、测试与测量、科学仪器以及射频/微波电路原型设计等领域。

    技术参数


    - 型号: HMC656LP2E / HMC657LP2E / HMC658LP2E
    - 衰减值: 10 dB、15 dB、20 dB
    - 回波损耗:
    - 最小值: 7 dB
    - 典型值: 12到14 dB
    - 衰减精度: ±1.5 dB (HMC656LP2E), ±2.0 dB (HMC657LP2E, HMC658LP2E)
    - 温度系数:
    - HMC656LP2E: 0.0004 dB/°C
    - HMC657LP2E: 0.0006 dB/°C
    - HMC658LP2E: 0.0004 dB/°C
    - 功率处理能力: +25 dBm
    - 封装尺寸: 2x2 mm,6引脚SMT封装
    - 操作环境:
    - 储存温度: -65°C至+150°C
    - 工作温度: -40°C至+85°C

    产品特点和优势


    HMC656LP2E至HMC658LP2E具有以下显著特点:
    - 宽频带: 频率范围可达直流至25 GHz,满足各种高频应用需求。
    - 高精度: 提供精确的衰减水平,确保信号的稳定传输。
    - 高功率处理能力: 可承受高达+25 dBm的输入功率。
    - 优良的封装: 采用小型化、表面贴装技术(SMT),易于集成。
    - 良好的环境适应性: 能够在极端温度条件下保持稳定性能。

    应用案例和使用建议


    这些衰减器广泛应用于多个领域,例如光纤通信、微波无线电系统以及科学仪器中。为了确保最佳性能,在应用时应注意以下几点:
    - RF信号线: 信号线应具有50欧姆的阻抗,并连接到接地平面。
    - 电容器: 若输入/输出信号带有非零直流分量,则需使用直流隔直电容。
    - 焊接要求: 确保所有引脚和散热片直接焊接到PCB的接地层上,以避免信号失真。

    兼容性和支持


    HMC656LP2E至HMC658LP2E支持表面贴装工艺,能够与其他标准SMT元器件兼容。对于技术支持,用户可以通过电话(978-250-3343)或电子邮件(apps@hittite.com)联系厂商,获得详尽的技术支持和帮助。

    常见问题与解决方案


    1. 问: 设备出现异常,无法正常工作。
    答: 检查所有连接点是否正确连接并确保信号线具有正确的阻抗。
    2. 问: 设备在低温环境下工作不稳定。
    答: 确保设备的工作温度在指定范围内,即-40°C至+85°C。
    3. 问: 如何进行安装和调试?
    答: 使用制造商提供的评价PCB板进行测试,确保按照技术文档中的指导进行操作。

    总结和推荐


    综上所述,HMC656LP2E至HMC658LP2E是一款高性能、多功能的宽频固定衰减器,适用于多种高频应用场合。其卓越的电气性能和宽广的工作温度范围使其在市场上具备较强的竞争力。强烈推荐给需要高性能衰减器的用户。

HMC656LP2ETR参数

参数
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 -
2.05mm(Max)
2.05mm(Max)
1mm(Max)
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC656LP2ETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC656LP2ETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 天线 ANALOG DEVICES HMC656LP2ETR HMC656LP2ETR数据手册

HMC656LP2ETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 75.6829
10+ ¥ 50.8012
25+ ¥ 44.3213
100+ ¥ 36.9808
250+ ¥ 33.3739
500+ ¥ 33.1587
1000+ ¥ 33.1461
库存: 498
起订量: 28 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1108.03
