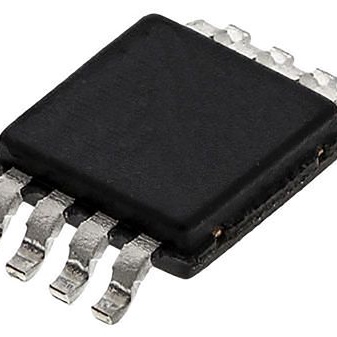

LT1713CMS8#PBF

产品分类: 比较器
厂牌: ANALOG DEVICES
产品描述: 5.5mA 7ns CMOS,Complementary,Rail to Rail,TTL 10mA 1 2.4V,2.4V ±6V,12V 4mV@ 5V 2μA@ 5V Complementary with Latch MSOP-8 贴片安装 3mm*3mm*860μm
供应商型号: 4022654
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 比较器 LT1713CMS8#PBF

LT1713CMS8#PBF概述


    产品简介


    LT1713/LT1714 单/双通道超高速轨到轨比较器
    LT1713 和 LT1714 是 Linear Technology Corporation(现为 Analog Devices 的一部分)生产的超高速单/双通道比较器,具有快速响应时间和极低功耗。这些比较器适用于3V和5V电源系统,且可工作于单电源电压范围2.4V至12V或双电源电压范围±2.4V至±6V。其独特的设计使其在多种系统中易于使用,同时具备宽泛的工作电压灵活性和高共模输入范围。

    技术参数


    - 响应时间: 7ns(过驱动20mV时),8.5ns(过驱动5mV时)
    - 供电电压范围:
    - 单电源:2.4V至12V
    - 双电源:±2.4V至±6V
    - 电源电流: 每个比较器5mA(5V电源下)
    - 输入偏置电流: ±10μA
    - 输出电压摆幅:
    - 高电平输出: 最大V+ - 0.7V
    - 低电平输出: 最小0.35V
    - 差分传播延迟: 最大3ns
    - 最高切换频率: 65MHz

    产品特点和优势


    - 超高速响应: 7ns(过驱动20mV时),8.5ns(过驱动5mV时)
    - 轨到轨输入: 输入电压范围扩展至超出电源电压100mV
    - 互补输出: 直接与TTL/CMOS逻辑接口
    - 内部输出锁存: 提供数据保持功能,具有滞回特性以抵御慢速或噪声信号
    - 封装形式:
    - LT1713: 8引脚MSOP
    - LT1714: 16引脚窄SSOP

    应用案例和使用建议


    典型应用:
    - NTSC子载波调谐晶体振荡器: 如图所示的应用电路,LT1713用于构建一个调谐振荡器,用于NTSC视频信号处理。
    - 电流检测: 在开关稳压器中用于检测电流变化。
    - 触发器: 高速触发器应用于各种高速电子系统。
    使用建议:
    - 在高频信号处理中,建议将电源线和接地线尽量短以减少寄生效应。
    - 使用低阻抗输入源,以降低输入偏置电流的影响。

    兼容性和支持


    - 兼容性: 该产品可以直接连接到TTL和CMOS逻辑电路,无需额外的电平转换器。
    - 技术支持: 用户可通过Linear Technology Corporation获得技术支持和产品质量保证服务。具体型号如LT1713CMS8和LT1713IMS8都提供详细的技术支持和质量保证。

    常见问题与解决方案


    - 问题: 输出电压异常
    - 解决方案: 检查输入电压是否在规定的范围内,并确保电源和接地线连接良好。
    - 问题: 锁存功能无法正常工作
    - 解决方案: 确保锁存输入引脚(LATCH ENABLE)的逻辑状态正确,并检查是否有外部噪声干扰。

    总结和推荐



    总结

    :
    LT1713和LT1714是比较器中的佼佼者,以其超高速响应、宽泛的电源电压范围、优秀的输入共模电压范围和输出锁定能力而著称。它们适用于需要高性能、高可靠性的多种工业和消费电子应用。
    推荐:
    鉴于其卓越的性能和广泛的应用领域,强烈推荐在需要高性能、高速度和高可靠性的应用中使用LT1713和LT1714比较器。其广泛的兼容性和可靠的支持服务使得这些器件成为任何需要精密模拟比较器的工程师的首选。

LT1713CMS8#PBF参数

参数
通道数量 1
最大工作供电电压 ±6V,12V
典型供电电流 5.5mA
最小工作供电电压 2.4V,2.4V
输出类型 CMOS,Complementary,Rail to Rail,TTL
响应时间 7ns
Vos - 输入偏置电压 4mV@ 5V
电流 - 输入偏置 2μA@ 5V
比较器类型 Complementary with Latch
每个通道的输出电流 10mA
长*宽*高 3mm*3mm*860μm
通用封装 MSOP-8
安装方式 贴片安装
零件状态 在售
包装方式 管装
