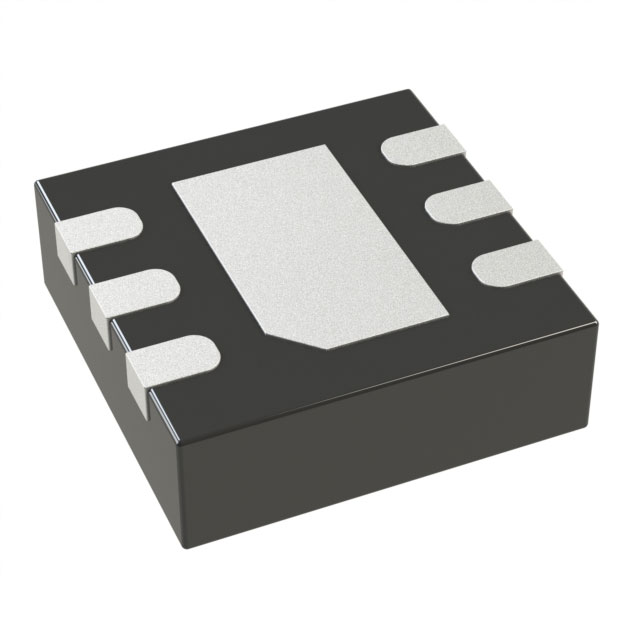

HMC654LP2E

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述: 50Ω DFN 贴片安装 2mm(长度)
供应商型号: 4030688
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 天线 HMC654LP2E

HMC654LP2E概述


    产品简介


    本技术手册详细介绍了HMC652LP2E至HMC655LP2E系列宽频固定衰减器,属于表面贴装技术(SMT)的无源元件。这些器件具有多种衰减级别(2 dB、3 dB、4 dB和6 dB),适用于直流到25 GHz的频率范围。它们广泛应用于光纤通信、微波无线电、军事与空间技术、测试与测量设备及科学仪器等领域,是射频/微波电路原型设计的理想选择。

    技术参数


    | 特性 | 描述 |
    | : | : |
    | 衰减值 | 2 dB、3 dB、4 dB 和 6 dB |
    | 驻波比(最小值) | 7.0 dB |
    | 驻波比(典型值) | 22.0 dB、23.0 dB、20.5 dB 和 16.5 dB |
    | 衰减容差 | ±0.5 dB |
    | 温度系数 | 0.0004 dB/°C 到 0.0006 dB/°C |
    | 射频输入功率 | 最大 25 dBm |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -65°C 至 +150°C |

    产品特点和优势


    1. 宽频带覆盖:从直流到25 GHz,适合各种高频应用。
    2. 卓越的衰减精度:提供高精度的衰减值。
    3. 功率处理能力:能承受高达+25 dBm的输入功率。
    4. 小型化封装:采用6引脚2x2毫米SMT封装,体积仅为4平方毫米。
    5. 兼容性高:适用于大批量表面贴装制造工艺。
    6. 低温度敏感性:在不同温度下表现出稳定的性能。

    应用案例和使用建议


    应用案例
    - 光纤通信:在高速光纤传输系统中用于控制信号强度。
    - 微波无线电:用于调制微波信号,确保信号质量稳定。
    - 军用与航天:满足高性能需求,如抗干扰、高可靠性。
    - 测试与测量:用于精确的电性能测试,保证测量结果的准确性。
    使用建议
    - 温度补偿:在极端温度环境下使用时,注意温度对衰减性能的影响。
    - 接地设计:确保所有接地引脚和接地垫片直接连接到PCB地平面,以提高稳定性。
    - 匹配阻抗:为了保证最佳的匹配效果,在输入输出端口使用50欧姆的阻抗匹配。

    兼容性和支持


    HMC652LP2E至HMC655LP2E系列器件与其他标准SMT元器件高度兼容,可以方便地集成到现有电路板中。供应商提供详尽的应用支持和技术文档,确保用户能够高效地使用和维护这些产品。具体支持信息如下:
    - 技术支持:电话:978-250-3343 或邮箱:apps@hittite.com
    - 在线订购:www.hittite.com

    常见问题与解决方案


    | 问题 | 解决方案 |
    | : | : |
    | 输入信号存在非零直流电位 | 使用直流旁路电容器进行隔离。 |
    | 稳定性受温度影响较大 | 使用温度补偿电路来减少温度变化带来的影响。 |
    | 高频噪声较大 | 检查PCB布局,确保信号线具有良好的阻抗匹配。 |

    总结和推荐


    HMC652LP2E至HMC655LP2E系列宽频固定衰减器凭借其卓越的性能和广泛的适用范围,非常适合用于高性能射频/微波应用。其高精度的衰减值、稳定的温度特性及高功率处理能力使其在市场上具有较强的竞争力。对于需要精确控制信号强度的应用场合,这款产品是理想的选择。
    总之,我们强烈推荐使用HMC652LP2E至HMC655LP2E系列宽频固定衰减器,它不仅提供了出色的性能,还具备广泛的应用范围和易于集成的特点,是电子工程师的理想选择。

HMC654LP2E参数

参数
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 50Ω
额定功率 -
长*宽*高 2mm(长度)
通用封装 DFN
安装方式 贴片安装
零件状态 在售
