首页  >  产品百科  >  HMC550AE

HMC550AE

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述: GaAs MMIC,TTL 50Ω 0MHz~6GHz SOT-23-6 贴片安装
供应商型号: 4030595
供应商: 海外现货
标准整包数: 1

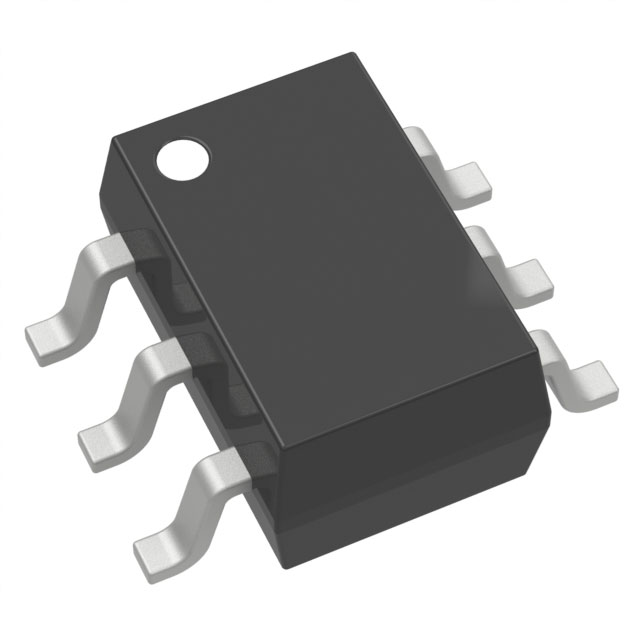

ANALOG DEVICES 天线 HMC550AE

HMC550AE概述

    HMC550A / HMC550AE GaAs MMIC SPST Failsafe Switch 技术手册

    1. 产品简介


    HMC550A / HMC550AE 是一款由Hittite Microwave Corporation设计的砷化镓(GaAs)微波集成电路(MMIC)单极单掷(SPST)开关。这款开关设计用于直流至6 GHz频率范围内的信号切换,特别适用于需要低插入损耗和极低电流消耗的应用场景。其典型应用包括RFID、电子收费系统(ETC)、ISM频段、无线局域网(WLAN)、WiMAX、WiBro、汽车远程通信以及便携式设备中的信号控制。

    2. 技术参数


    以下是HMC550A / HMC550AE 的关键技术参数:
    - 频率范围: DC 至 6 GHz
    - 插入损耗: 典型值为0.7 dB,最大值为0.9 dB
    - 隔离度: DC 至 2.0 GHz 时为15 dB,DC 至 6.0 GHz 时为8 dB
    - 回波损耗: 20 dB
    - 输入功率压缩点 (P0.1dB): 0.5 - 6.0 GHz 范围内为28 dBm,最大值为32 dBm
    - 输入三阶截断点 (IP3): 52 dBm
    - 切换特性: 在6.0 GHz范围内,上升/下降时间为20 ns,开启/关闭时间为30 ns
    - 工作条件: Vdd 和 Vctl 的供电范围为0 Vdc 到 5 Vdc,最大 Vctl 为 Vdd + 0.2 Vdc

    3. 产品特点和优势


    HMC550A / HMC550AE的主要优势如下:
    - 低插入损耗: 只有0.7 dB,适用于多种高频应用。
    - 高隔离度: 确保信号纯净。
    - 极低电流消耗: 在"开启"状态下只有200 nA,适合电池供电设备。
    - 宽工作电压范围: 从1.2 V 到 5 V,适用范围广泛。
    - Failsafe操作: 当无电源时默认保持开启状态,增加可靠性。
    - 紧凑封装: 采用6引脚SOT26塑料封装,便于安装。

    4. 应用案例和使用建议


    HMC550A / HMC550AE 广泛应用于多种场合,如:
    - RFID和ETC: 在这些应用场景中,低插入损耗和高隔离度非常重要。
    - ISM频段设备: 需要处理各种高频信号,HMC550A / HMC550AE 非常适合。
    - 便携式设备: 由于低电流消耗,适合电池供电设备。
    使用建议:
    - 确保每个RF端口都有适当的DC阻塞电容,以保证最低工作频率。
    - 将所有的接地引脚直接连接到PCB的地平面,以确保信号质量。
    - 在实际应用中,根据具体需求选择合适的电容和电阻值。

    5. 兼容性和支持


    HMC550A / HMC550AE 兼容CMOS和部分TTL逻辑家族,适合与多种电路接口。Hittite Microwave Corporation提供了详细的技术支持和售后服务,可以通过电话或电子邮件联系。

    6. 常见问题与解决方案


    - 问题: 开关无法正常开启或关闭
    - 解决方案: 检查Vdd和Vctl的供电是否正确,确认所有连接点没有虚焊或松动。
    - 问题: 插入损耗过高
    - 解决方案: 检查是否有未按要求连接的DC阻塞电容,确保所有接地引脚连接良好。
    - 问题: 隔离度不达标
    - 解决方案: 检查PCB布局,确保信号线阻抗匹配,并且屏蔽良好。

    7. 总结和推荐


    综上所述,HMC550A / HMC550AE 是一款性能卓越、用途广泛的SPST开关。它的低插入损耗、高隔离度和宽工作电压范围使其在各种应用中表现出色。特别是对于需要高性能和低功耗的应用,HMC550A / HMC550AE 是一个理想的选择。强烈推荐在需要高效能开关的项目中使用此产品。

HMC550AE参数

参数
带宽 0MHz~6GHz
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 -
支持协议 GaAs MMIC,TTL
典型天线增益 -
最大电压驻波比 -
3mm(Max)
1.7mm(Max)
1.3mm(Max)
通用封装 SOT-23-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC550AE厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC550AE数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 天线 ANALOG DEVICES HMC550AE HMC550AE数据手册

HMC550AE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 75.7335
10+ ¥ 63.5205
25+ ¥ 58.0278
100+ ¥ 51.2062
250+ ¥ 47.6119
500+ ¥ 45.2072
1000+ ¥ 41.2965
库存: 54
起订量: 19 增量: 1
交货地:
最小起订量为:10
合计: ¥ 635.2
