AD8184AR

产品分类: 视频接口芯片
厂牌: ANALOG DEVICES
产品描述: Analog Multiplexer Single 4:1 14-Pin SOIC N Tube
供应商型号: CY-AD8184AR
供应商: Avnet
标准整包数: 1

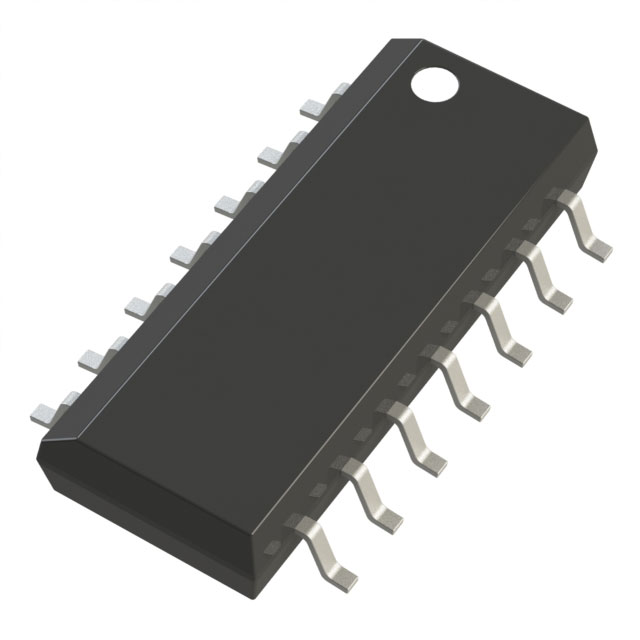

ANALOG DEVICES 视频接口芯片 AD8184AR

AD8184AR概述

    AD8184 700 MHz, 5 mA 4-to-1 Video Multiplexer

    产品简介


    AD8184是一款高速4-to-1视频多路复用器,提供-3dB信号带宽为700MHz及750V/µs的斜率。它适用于多种高速应用,特别是在专业视频多路复用方面表现出色。AD8184的差分增益误差为0.01%,相位误差为0.01°,同时在75MHz时的0.1dB平坦度使其成为视频多路复用的理想选择。此外,它的切换时间为10ns,非常适合像素切换(画中画)的应用,同时功耗低于4.5mA。

    技术参数


    - 切换特性:
    - 通道切换时间:50%逻辑到10%输出建立时间 5ns;50%逻辑到90%输出建立时间 10ns;50%逻辑到99.9%输出建立时间 15ns
    - 启用到通道开启时间:12ns;启用到通道关闭时间:22ns
    - 通道切换瞬态(毛刺):±25mV
    - 数字输入:
    - 逻辑“1”电压:2.0V
    - 逻辑“0”电压:0.8V
    - 逻辑“1”输入电流:10~200nA;逻辑“0”输入电流:2~3µA
    - 动态性能:
    - -3dB带宽(小信号):550~700MHz
    - -3dB带宽(大信号):105~135MHz
    - 0.1dB带宽:60~75MHz
    - 斜率:750V/µs
    - 建立时间至0.1%:15ns
    - 失真/噪声性能:
    - 差分增益:0.01%
    - 差分相位:0.01°
    - 全敌对串扰:-95dB @ 5MHz
    - 关断隔离:-115dB @ 5MHz
    - 直流/传输特性:
    - 电压增益:0.982V/V
    - 输入偏置电流:2.5~7.5µA
    - 电源:
    - 操作范围:±4~±6V
    - 功耗:4.4~5.2mA

    产品特点和优势


    AD8184的主要优势在于其高带宽(超过700MHz)、快速切换(10ns)、低功耗(小于4.5mA)。这些特点使其在视频多路复用、LCD和等离子显示器的像素切换等方面表现优异。特别是,它的低串扰和高关断隔离使其在复杂系统中的应用更为可靠。

    应用案例和使用建议


    AD8184广泛应用于视频开关器和路由器、画中画像素切换、LCD和等离子显示器的切换等场景。对于这些应用,建议使用表面贴装组件直接焊接在印刷电路板上,并且确保靠近每个电源引脚的地方有一个电解电容用于旁路。这可以减少杂散电容的影响并提高系统的整体性能。

    兼容性和支持


    AD8184支持±5V电源电压,且有14引脚PDIP和SOIC两种封装可供选择。该产品与HA4314和GX4314引脚兼容,方便替换现有设计中的同类产品。同时,制造商提供了详尽的技术文档和支持,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:切换瞬态响应不稳定
    - 解决方案:增加外部输入串联电阻(RS),如150Ω,以优化频率响应,降低杂散效应。
    - 问题:电源噪声干扰
    - 解决方案:使用钽电容进行旁路,并确保电容的一端连接到接地平面,另一端靠近每个电源引脚。

    总结和推荐


    综上所述,AD8184是一款高性能、低功耗的4-to-1视频多路复用器,适用于多种高速应用。凭借其出色的频率响应、低功耗和快速切换时间,AD8184在视频处理领域具有很强的竞争力。强烈推荐使用此产品,尤其是在需要高精度和高带宽的视频多路复用应用中。

AD8184AR参数

参数
分辨率 -
8.75mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-14
安装方式 贴片安装
零件状态 停产
包装方式 散装,管装

AD8184AR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD8184AR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 视频接口芯片 ANALOG DEVICES AD8184AR AD8184AR数据手册

AD8184AR封装设计

查看详情并下载
Symbol
Footprint
3D Model
