首页  >  产品百科  >  LTC3256HMSE#PBF

LTC3256HMSE#PBF

产品分类: 其他稳压器
厂牌: ANALOG DEVICES
产品描述: Step-Down (Buck) (1),Linear (LDO) (1) SOP 贴片安装
供应商型号: LTC3256HMSE#PBF
供应商: 期货订购
标准整包数: 1036
ANALOG DEVICES 其他稳压器 LTC3256HMSE#PBF

LTC3256HMSE#PBF概述

    LTC3256 双输出高效电源转换器技术手册

    产品简介


    LTC3256 是一款宽输入范围开关电容降压DC/DC转换器,由Linear Technology公司设计制造。该产品具有两个独立调节的输出:一个通过直接连接到电荷泵输出端提供5V电压,另一个则通过低dropout(LDO)线性后置稳压器提供3.3V电压。这款器件能够为系统提供高达350mA的总输出电流。相较于双LDO稳压器解决方案,在12V输入电压下且两路输出负载达到最大时,LTC3256可减少超过2W的功耗。

    技术参数


    - 输入电压范围:5.5V 至 38V
    - 输出电压:5V输出为100mA最大;3.3V LDO输出为250mA最大
    - 电荷泵操作模式:多模式降压电荷泵(2:1、1:1),自动模式切换
    - 低静态电流:无负载情况下20μA,关机状态下0.5μA
    - 工作温度范围:E级:-40°C至125°C;I级:-40°C至125°C;H级:-40°C至150°C;MP级:-55°C至150°C
    - 过温保护:150°C最大结温

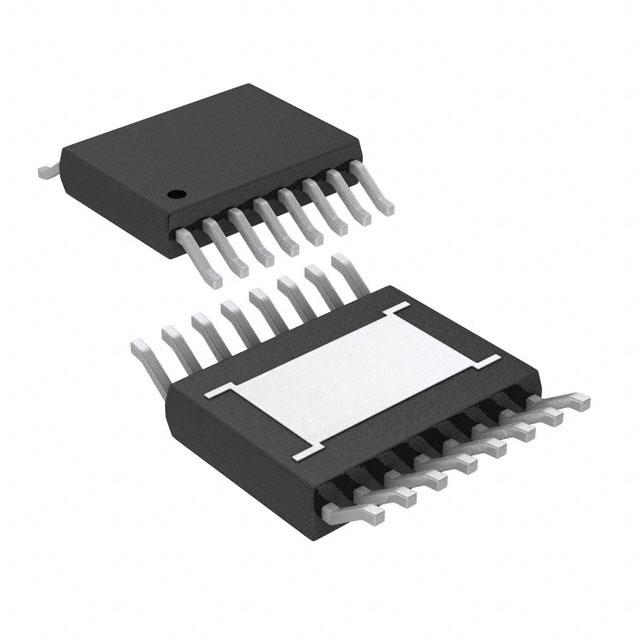

    - 封装形式:16引脚MSOP塑料封装,带裸露焊盘

    产品特点和优势


    LTC3256 采用高效率的开关电容结构,运行模式自动切换以提高效率。内置的看门狗定时器、独立电源良好输出和复位输入确保系统的可靠运行及故障监测。此外,通过集成1.1V参考输出,LTC3256可用于安全关键型应用中的系统自检。安全特性还包括每个输出的过流故障保护、过温保护,以及能承受38V输入瞬态电压的能力。

    应用案例和使用建议


    LTC3256广泛应用于汽车ECU/CAN收发器供电、工业电信维护供电等领域。例如,在车载电子控制系统中,该芯片可以为多个子系统提供稳定可靠的电源供应。在使用时,用户应注意根据具体应用调整输入电压,保证在最大负载条件下不会使结温超过150°C。推荐使用符合规格的外部电容器(CFLY),以实现最佳性能。

    兼容性和支持


    LTC3256支持多种输入电压范围,适用于不同的应用场景。该器件具有良好的系统兼容性,尤其适合用于诊断覆盖率要求高的ISO26262系统。制造商提供了详细的文档和技术支持,包括在线资料库访问。

    常见问题与解决方案


    1. 问题:如何避免结温过高?
    - 解决方案:合理选择外部电容器值,确保在最高输入电压和全负载条件下的效率;监控系统温度,必要时采用散热措施。
    2. 问题:输出电压不稳定怎么办?
    - 解决方案:检查输入电压是否在规定范围内,确认所有相关连接正确无误;必要时更换符合规格的电容器。

    总结和推荐


    LTC3256是一款高性能、高效率的双输出电源转换器,特别适合需要宽输入电压范围和高效率的应用场合。其多功能性、安全性和可靠性使其成为许多工业和汽车应用的理想选择。综上所述,强烈推荐此款产品给需要高效稳定电源供应的工程师们。
    注:更多信息,请访问官方网站 www.linear.com/LTC3256 获取更多详细资料和技术支持。

LTC3256HMSE#PBF参数

参数
拓扑 Step-Down (Buck) (1),Linear (LDO) (1)
通用封装 SOP
安装方式 贴片安装
包装方式 散装,管装

LTC3256HMSE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3256HMSE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他稳压器 ANALOG DEVICES LTC3256HMSE#PBF LTC3256HMSE#PBF数据手册

LTC3256HMSE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
