HMC245AQS16E

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述: 50Ω 0MHz~3.5GHz QSOP-16 贴片安装 4.9mm(长度)*3.91mm(宽度)
供应商型号: HMC245AQS16E
供应商: 国内现货
标准整包数: 10

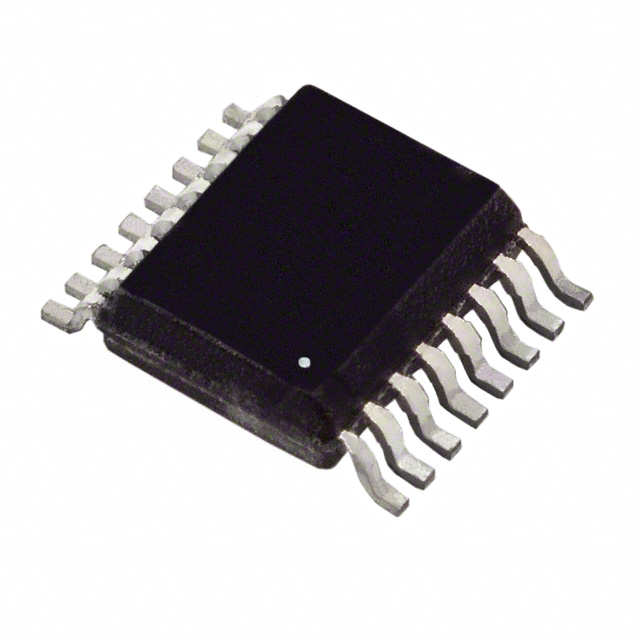

ANALOG DEVICES 天线 HMC245AQS16E

HMC245AQS16E概述

    # HMC245AQS16E GaAs MMIC SP3T 非反射式开关技术手册

    产品简介


    HMC245AQS16E 是一款低功耗的非反射式单刀三掷(SP3T)开关,适用于频率范围从直流到3.5 GHz的应用。该产品采用16引脚QSOP表面贴装封装形式。HMC245AQS16E 的主要功能是用于各种无线通信系统和测试设备中的信号切换,具有极低的插入损耗和高隔离度,同时集成一个2:3兼容TTL/CMOS解码器以简化控制。此产品广泛应用于基站基础设施、有线电视/卫星通信、无线本地环路以及测试设备等领域。

    技术参数


    - 工作频率范围:直流至3.5 GHz
    - 插入损耗:
    - DC 至 2.0 GHz:0.7 dB(典型值)
    - DC 至 3.0 GHz:0.8 dB(最大值)
    - DC 至 3.5 GHz:1.1 dB(最大值)
    - 隔离度:
    - DC 至 1.0 GHz:40 dB(最小值)
    - DC 至 2.0 GHz:35 dB(最小值)
    - DC 至 2.5 GHz:31 dB(最小值)
    - DC 至 3.5 GHz:26 dB(最小值)
    - 电源电压:+5 Vdc(允许±10%波动)
    - 输入功率:最高+28.5 dBm(插入损耗路径),+23.4 dBm(终止路径)
    - 通道温度:150°C
    - 存储温度:-65°C至+150°C
    - 工作温度:-40°C至+85°C
    - 热阻:
    - 插入损耗路径:150°C/W
    - 终止路径:297°C/W
    - 静电敏感性:符合Class 1A标准

    产品特点和优势


    HMC245AQS16E 具备以下显著特点:
    - 低插入损耗:在2.0 GHz时仅为0.7 dB,确保信号传输质量。
    - 非反射设计:有效减少信号反射,提高系统性能。
    - 集成2:3 TTL解码器:只需2个控制线和单一正向电源即可实现3个通道的切换,大幅简化电路设计。
    - “全关”隔离状态:所有端口均关闭时,可提供高达40 dB的隔离度。
    - 单电源供电:仅需+5 Vdc,降低了系统复杂度和功耗。
    这些特点使 HMC245AQS16E 在无线通信系统中具备强大的竞争力,适用于多种应用场景。

    应用案例和使用建议


    应用场景
    - 基站基础设施:用于多频段天线切换,实现高效的信号传输。
    - CATV/DBS:适用于有线电视及数字广播系统的前端信号处理。
    - 无线本地环路:作为射频前端的关键组件,提升数据传输的可靠性和稳定性。
    - 测试设备:在实验室环境中用于信号源的快速切换和测试。
    使用建议
    1. 合理布局信号线:确保所有信号线阻抗匹配为50欧姆,有助于减少插入损耗。
    2. 接地连接:将GND引脚直接连接到接地平面,可最大化信号隔离度。
    3. 外部元件选择:根据需求选择合适的外部电容,如C1-C4(100pF)和C5(10k pF)。
    4. 参考评估板设计:使用Analog Devices提供的评估板设计图进行电路布局,确保正确安装和调试。

    兼容性和支持


    - 兼容性:HMC245AQS16E 支持标准的TTL/CMOS控制逻辑,易于与其他电子设备集成。
    - 技术支持:如需进一步的技术咨询或购买相关产品,请联系Analog Devices,电话:1-800-ANALOG-D。

    常见问题与解决方案


    问题1:如何确认正确的电源电压?
    解答:电源电压必须设定为+5 Vdc,允许±10%的波动范围。使用稳压电源确保稳定供电。
    问题2:如何判断产品是否损坏?
    解答:如果发现插入损耗显著增加或隔离度下降,可能是内部晶体管失效,需要进行替换或维修。
    问题3:如何正确安装和焊接?
    解答:确保焊接过程中峰值回流温度不超过260°C,遵循正确的焊接工艺,避免因过热导致的产品损坏。

    总结和推荐


    综上所述,HMC245AQS16E 是一款性能卓越的SP3T开关,适用于多种无线通信和测试设备领域。其出色的插入损耗、高隔离度以及简单的控制方式使其在市场上具备较强的竞争力。对于需要高性能信号切换的应用场合,强烈推荐使用HMC245AQS16E。

HMC245AQS16E参数

参数
最大电压驻波比 -
带宽 0MHz~3.5GHz
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
长*宽*高 4.9mm(长度)*3.91mm(宽度)
通用封装 QSOP-16
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

HMC245AQS16E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC245AQS16E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 天线 ANALOG DEVICES HMC245AQS16E HMC245AQS16E数据手册

HMC245AQS16E封装设计

查看详情并下载
Symbol
Footprint
3D Model
