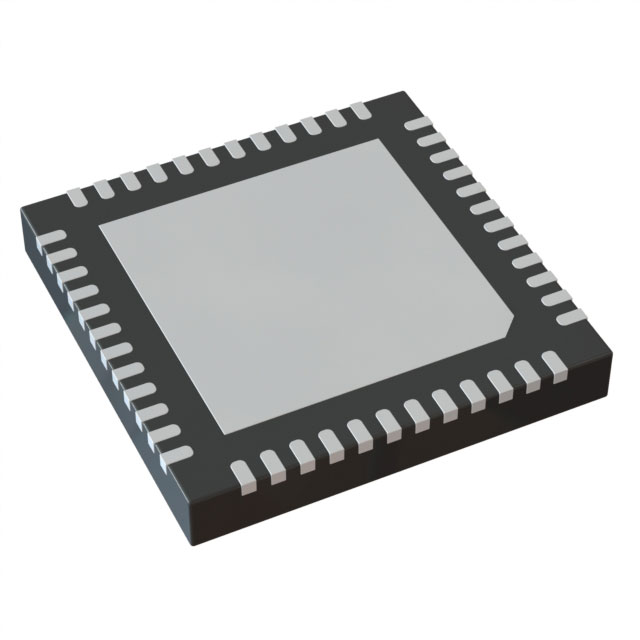

MAX9288GTM/V+T

产品分类: 串行器/解串器
厂牌: ANALOG DEVICES
产品描述: CML 1 3V 3.6V CML 3.12Gbps 贴片安装,黏合安装 7mm(长度)*7mm(宽度)
供应商型号: MAX9288GTM/V+T
供应商: 国内现货
标准整包数: 2500
ANALOG DEVICES 串行器/解串器 MAX9288GTM/V+T

MAX9288GTM/V+T概述

    MAX9288/MAX9290 3.12Gbps GMSL Deserializers 技术手册

    产品简介


    MAX9288 和 MAX9290 是高性能的吉比特多媒体串行链路(GMSL)解串器芯片,设计用于接收来自 GMSL 串行器的数据,并通过 CSI-2 输出端口输出解串后的数据。MAX9290 版本额外支持 HDCP 内容保护功能。这两款解串器可与任何支持同轴电缆输出的 GMSL 串行器配对,并且在配置为 STP 输入模式时,它们可以与任何 GMSL 串行器向后兼容。这些器件广泛应用于高分辨率汽车导航系统、后座娱乐系统以及百万像素级相机系统中。

    技术参数


    - 输入端口:支持 50Ω 同轴电缆或 100Ω 屏蔽双绞线(STP)。
    - 数据速率:最高可达 3.12Gbps 的串行位速率,视频时钟范围为 6.25MHz 至 104MHz。
    - 音频支持:立体声 I2S 支持,最多可处理 8 个通道的 L-PCM 数据,采样率范围从 32kHz 到 192kHz。
    - 控制通道:在 UART、混合 UART/I2C 或 I2C 模式下,控制通道的工作速率为 9.6kbps 至 1Mbps。
    - 电源要求:GMSL 供电电压范围为 3.0V 至 3.6V,MIPI CSI-2 供电电压范围为 1.7V 至 1.9V,I/O 供电电压范围为 1.7V 至 3.6V。
    - 工作温度范围:-40°C 至 +105°C。
    - 封装形式:48 引脚 TQFN 和 SWTQFN 封装,尺寸为 7mm x 7mm。

    产品特点和优势


    - 高清视频应用的理想选择:支持高达 1920x720p/60Hz 的显示分辨率,并且具有高达 192kHz 的采样率和 32 位的样本深度,适合处理 7.1 声道的高清音频。
    - 多种数据率选项:提供从 6.25MHz 到 104MHz 的像素时钟范围,允许灵活的系统设计。
    - 减少 EMI 和屏蔽需求:具备跟踪扩展频谱的能力,并具有高抗扰模式,以最大限度地提高控制通道的噪声抑制能力。
    - 外围设备功能:包含两个专用 GPIO 端口,可用于显示电源管理和背光开关等功能。

    应用案例和使用建议


    - 高分辨率汽车导航系统:可以用于车载显示系统的图像传输,实现高质量的显示效果。
    - 后座娱乐系统:适用于需要实时高清视频传输的场景,如汽车娱乐系统。
    - 百万像素级相机系统:适合高分辨率相机系统的图像数据传输。
    使用建议:
    - 对于长电缆的应用,可以启用可编程电缆均衡器来确保信号的完整性。
    - 在多摄像头系统中,考虑使用多个 MAX9288/MAX9290 进行并行数据处理。

    兼容性和支持


    - 兼容性:MAX9288/MAX9290 可与所有支持同轴电缆输出的 GMSL 串行器兼容,并且在 STP 输入模式下可以与任何 GMSL 串行器向后兼容。
    - 支持:制造商提供全面的技术文档和支持服务,包括软件编程指导和故障排除指南。

    常见问题与解决方案


    - 问题1:如何初始化设备?
    解决方案:参考技术手册中的启动程序部分,按照推荐的步骤进行设备初始化。
    - 问题2:如何设置音频通道?
    解决方案:查阅技术手册中的音频通道部分,根据具体应用需求配置音频通道的设置。
    - 问题3:如何处理错误检测?
    解决方案:使用内置的自PRBS测试功能进行BER测试,并根据手动中的ERR输出进行故障诊断。

    总结和推荐


    MAX9288/MAX9290 是一款功能强大的吉比特多媒体串行链路解串器,特别适合于高分辨率视频和音频传输应用。它的多种数据率选项和强大的功能使其成为市场上的有力竞争者。总体而言,这款器件非常适合需要高性能图像和音频传输的场合。因此,强烈推荐使用此产品。

MAX9288GTM/V+T参数

参数
输入数量 1
输入信号类型 CML
输出数量 -
输出信号类型 CML
典型供电电流 -
最大工作供电电压 3.6V
最小工作供电电压 3V
数据速率 3.12Gbps
长*宽*高 7mm(长度)*7mm(宽度)
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

MAX9288GTM/V+T厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX9288GTM/V+T数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 串行器/解串器 ANALOG DEVICES MAX9288GTM/V+T MAX9288GTM/V+T数据手册

MAX9288GTM/V+T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 5.3793 ¥ 51.9792
5000+ $ 5.3793 ¥ 51.083
7500+ $ 5.3793 ¥ 50.1868
库存: 2500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 129948
直接购买
加入购物车
