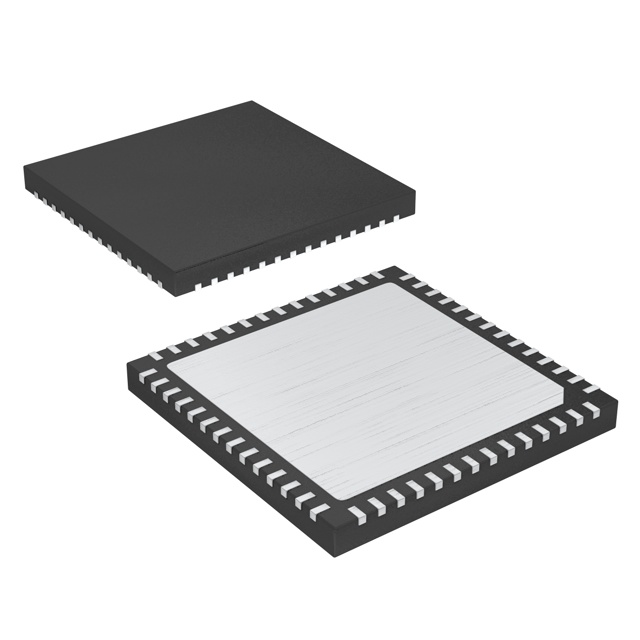

MAX9291GTN+

产品分类: 串行器/解串器
厂牌: ANALOG DEVICES
产品描述: Serial HDMI 3.12Gbps 56TQFN 贴片安装
供应商型号: 2909886
供应商: element14
标准整包数: 1
ANALOG DEVICES 串行器/解串器 MAX9291GTN+

MAX9291GTN+概述


    产品简介


    产品类型:
    MAX9291/MAX9293 是由 Maxim Integrated 生产的高性能 GMSL (Gigabit Multimedia Serial Link) 编码器。这些编码器能够将 HDMI 输入信号转换为适合通过长距离传输的串行信号。
    主要功能:
    这些编码器主要用于视频、音频和控制信号的传输。它们可以驱动低成本的 50Ω 同轴电缆或 100Ω 屏蔽双绞线 (STP),并支持高达 3.12Gbps 的串行比特率。
    应用领域:
    - 高分辨率汽车导航系统
    - 后座娱乐系统
    - 像素相机系统

    技术参数


    输入/输出特性:
    - HDMI 1.4a 输入,支持内置输入均衡器、DDC 和输入终止
    - 支持高达 1920x720p/60Hz 显示,带 24 位色彩
    - 输出幅度可编程,单端输出范围为 100mV 到 500mV,差分输出范围为 100mV 到 400mV
    - 控制通道速率范围为 9.6kbps 到 1Mbps
    电气特性:
    - 供电电压范围:1.7V 至 3.6V(I/O 供电)
    - 串行输出符合 ISO 10605 和 IEC 61000-4-2 ESD 标准
    - 支持高达 192kHz 的音频采样率,32 位采样深度
    工作环境:
    - 操作温度范围:-40°C 至 +105°C
    - 静电放电保护:±8kV 接触放电,±15kV 空气放电

    产品特点和优势


    - 高定义视频应用的理想选择: 集成了内置均衡器和 DDC,支持高达 3.12Gbps 的串行比特率。
    - 灵活的数据速率: 支持高达 3.12Gbps 的串行比特率,适应各种系统需求。
    - 降低 EMI 和屏蔽要求: 可编程的扩频技术减少电磁干扰,支持高免疫模式。
    - 多功能控制功能: 内置伪随机二进制序列 (PRBS) 生成器,用于串行链路的误码率测试。
    - 严格的汽车和工业标准: 符合 -40°C 至 +105°C 的操作温度,高静电放电保护。

    应用案例和使用建议


    应用场景:
    - 汽车导航系统: 将视频和音频信号通过同轴电缆或 STP 传输到远程显示器。
    - 后座娱乐系统: 为车辆后座提供高质量的视频和音频体验。
    - 像素相机系统: 在需要高清视频传输的应用中,如监控摄像头系统。
    使用建议:
    - 为了确保信号质量和稳定性,在连接长电缆时建议使用编程化的预/去强调功能。
    - 使用编程化的扩频技术来降低电磁干扰。
    - 对于触摸屏控制器,可以通过专用的 GPO 输出进行中断请求管理。

    兼容性和支持


    - 兼容性: 与任何 GMSL 解码器兼容,特别适合需要长距离传输的应用。
    - 厂商支持: 提供详细的文档和技术支持,包括应用指南和参考设计。
    - 维护信息: 提供热插拔检测(HPD)和复位功能,确保系统的可靠运行。

    常见问题与解决方案


    常见问题:
    - 视频信号质量不佳: 检查电缆连接是否松动,或尝试使用编程化的预/去强调功能。
    - 音频同步问题: 调整音频通道的设置,确保正确配置。
    - 控制通道通信失败: 确认控制通道的波特率和格式正确,尝试重启设备。
    解决方案:
    - 重新配置电缆长度或添加均衡器以改善信号质量。
    - 调整音频通道的设置,确保与源设备同步。
    - 确保控制通道的配置正确,并根据需要重启设备。

    总结和推荐


    综合评估:
    MAX9291/MAX9293 是一款集多种功能于一体的高性能 GMSL 编码器,适用于各种高要求的应用场景。它具备强大的信号处理能力,可灵活配置以满足不同需求,并且具备广泛的兼容性和良好的可靠性。
    推荐使用:
    这款产品非常适合对视频和音频传输质量有较高要求的应用,特别是在汽车导航系统、后座娱乐系统和高分辨率相机系统中。它的多功能特性和卓越的性能使其成为市场上非常有竞争力的产品之一。强烈推荐给寻求高质量、高可靠性的视频和音频传输解决方案的用户。

MAX9291GTN+参数

参数
最大工作供电电压 -
最小工作供电电压 -
数据速率 3.12Gbps
输入数量 -
输入信号类型 HDMI
输出数量 -
输出信号类型 Serial
典型供电电流 -
通用封装 56TQFN
安装方式 贴片安装
零件状态 在售
包装方式 管装
