HMC447LC3TR

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述: Prescaler 5V Divide By 4 26000MHz 16-Pin CQFN EP T/R
供应商型号: 1127-1756-2-ND
供应商: Digi-Key
标准整包数: 100

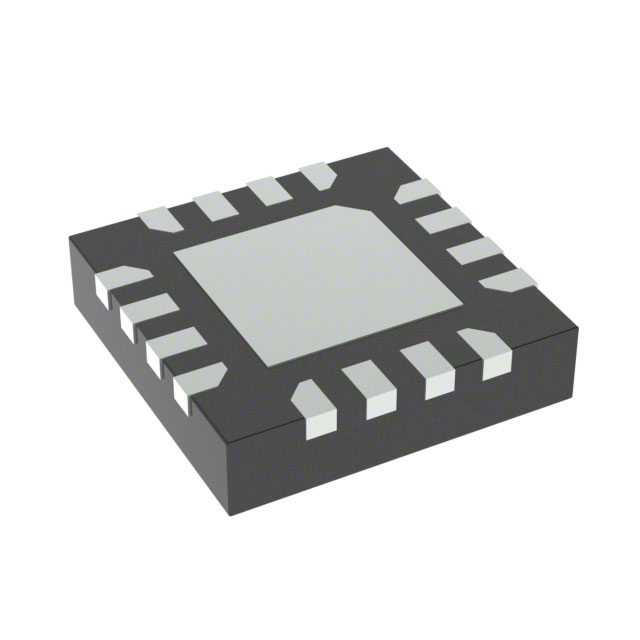

ANALOG DEVICES 天线 HMC447LC3TR

HMC447LC3TR概述

    HMC447LC3 高频除法器技术手册

    产品简介


    HMC447LC3 是一款采用 InGaP GaAs HBT 技术制造的低噪声除法器(4 分频),适用于 10 到 26 GHz 的高频应用。此除法器广泛应用于多种通信系统中,如点对点 / 多点无线电、VSAT 无线电、光纤通信和测试设备等领域。

    技术参数


    以下是 HMC447LC3 的技术规格:
    - 最大输入频率:27 GHz
    - 最小输入频率:10 GHz
    - 输入功率范围:-20 dBm 至 +10 dBm
    - 输出功率:-4 dBm
    - 单直流供电:+5V
    - 罗杰斯认证 SMT 封装尺寸:3x3 mm
    - 典型工作温度:-40°C 至 +85°C

    产品特点和优势


    HMC447LC3 的主要优势包括:
    - 极宽的工作带宽(10 到 26 GHz)
    - 超低单边带相位噪声:-150 dBc/Hz(在 100 kHz 偏移处)
    - 单电源供电,只需 +5V
    - 超低功耗,仅消耗 96 mA 电流
    - 平坦的输出功率,在整个额定带宽内表现优异
    - 符合 RoHS 标准,环保无铅封装

    应用案例和使用建议


    HMC447LC3 主要用于高频锁相环(PLL)的预分频器和本地振荡器(LO)分配应用。典型应用场景包括:
    - 点对点 / 多点无线电系统
    - VSAT 无线电
    - 光纤通信系统
    - 测试设备
    - 军事通信设备
    使用建议:
    - 在设计应用电路时,确保信号线具有 50 欧姆阻抗。
    - 包装上的所有接地引脚和背板接地垫必须直接连接到射频接地平面。
    - 使用足够的通孔将顶层和底层的接地平面连接起来,以保证良好的接地效果。

    兼容性和支持


    HMC447LC3 与其他标准的 SMT 设备兼容。制造商提供了全面的技术支持和维护服务,用户可以通过电话或电子邮件获取帮助。订购详情请访问官网:www.hittite.com 或联系客服获取报价和发货信息。

    常见问题与解决方案


    以下是一些可能遇到的常见问题及其解决方案:
    - 问题:无法正常分频。
    - 解决方案:检查输入信号的频率和功率是否符合要求,确保输入信号在规定的频率范围内且功率合适。

    - 问题:输出信号质量差。
    - 解决方案:确认输出端口已正确接地,避免干扰信号影响输出。

    总结和推荐


    综上所述,HMC447LC3 是一款高性能、低功耗的高频除法器,非常适合需要高精度和高稳定性的应用场景。它的多功能性、易用性和可靠性使其在市场上具有很强的竞争优势。强烈推荐在高频应用中使用此产品。
    通过了解其技术参数和特性,您可以在设计复杂系统时更好地利用这些高性能组件。希望本手册提供的信息能够帮助您成功地使用 HMC447LC3。

HMC447LC3TR参数

参数
阻抗 -
额定功率 -
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HMC447LC3TR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC447LC3TR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 天线 ANALOG DEVICES HMC447LC3TR HMC447LC3TR数据手册

HMC447LC3TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 490.4902
200+ ¥ 473.7293
库存: 100
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 49049.02
直接购买
加入购物车
