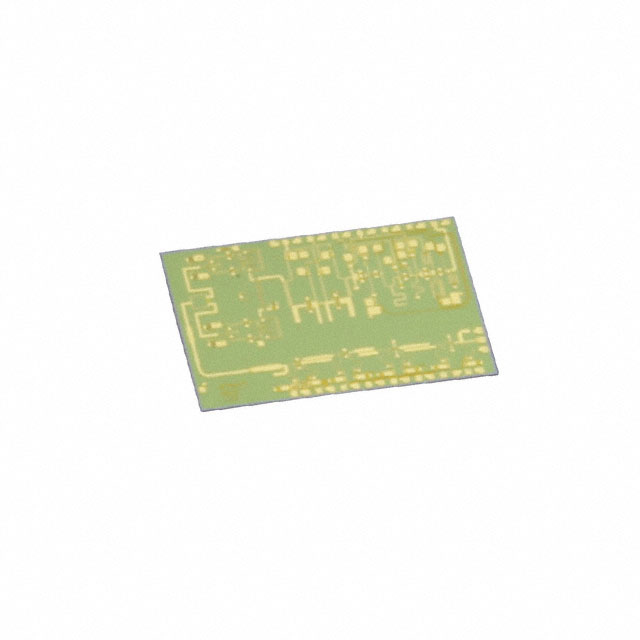

HMC7587-SX

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 175mA 10dB 6dB 81GHz,86GHz 86GHz 10dB 贴片安装
供应商型号: Y-HMC7587-SX
供应商: 期货订购
标准整包数: 22
ANALOG DEVICES RF混频器 HMC7587-SX

HMC7587-SX概述

    HMC7587 E-Band I/Q Downconverter 技术手册

    1. 产品简介


    HMC7587是一款集成的E波段微波频率下变频器芯片,专门设计用于工作频率范围在81 GHz至86 GHz的雷达通信系统。它具有高集成度和小体积的特点,适用于高性能通信和测试测量设备。

    2. 技术参数


    - 工作频率:81 GHz 至 86 GHz
    - 输入转换增益:10 dB 典型值
    - 图像抑制比:30 dBc 典型值
    - 输入三阶截获点(IP3):−2 dBm 典型值
    - 输入二阶截获点(IP2):25 dBm 典型值
    - 输入1 dB压缩功率(P1dB):−10 dBm 典型值
    - 6倍本振泄漏(RFIN):−40 dBm 典型值
    - 射频返回损耗(RF):10 dB 典型值
    - 本地振荡器返回损耗(LO):20 dB 典型值
    - 噪声系数:6 dB 典型值
    - 尺寸:3.599 mm × 2.199 mm × 0.05 mm

    3. 产品特点和优势


    - 高集成度:内置低噪声放大器和图像抑制混频器,简化了外部滤波器的需求。
    - 高图像抑制比:通过图像抑制混频器实现,提高了系统的整体性能。
    - 良好的温度稳定性:在不同温度下都能保持稳定的性能表现。
    - 低功耗:采用低功耗设计,延长了使用寿命。
    - 多功能接口:提供了多种接口选项,便于与其他设备进行集成。

    4. 应用案例和使用建议


    - E波段通信系统:适用于高频段无线通信系统,提供高容量的无线回传。
    - 高容量无线回传:适用于需要长距离传输且带宽要求高的场合。
    - 测试和测量:可用于雷达和无线通信系统的研发和测试过程中。
    使用建议:
    - 在使用前,请确保遵循制造商提供的热管理和电路板布局指南,以获得最佳性能。
    - 在安装过程中,应特别注意接地线和信号线的布局,避免信号干扰。
    - 考虑到本产品的高性能要求,建议在使用时配合合适的电源管理电路,确保稳定供电。

    5. 兼容性和支持


    HMC7587与其他类似的微波器件兼容,例如常见的低噪声放大器和混频器。Analog Devices公司为用户提供全面的技术支持和售后服务,包括详细的产品文档和技术咨询。

    6. 常见问题与解决方案


    - Q:如何选择合适的输入功率?
    A: 确保输入功率不超过−10 dBm,否则可能会导致输入压缩。

    - Q:如何调整内部电压以达到最佳性能?
    A: 参考数据手册中的供电电流调整部分,根据具体应用需求调整内部电压。

    7. 总结和推荐


    HMC7587是一款性能优异、高度集成的E波段I/Q下变频器芯片。其在高容量无线通信和测试测量领域的广泛应用表明了其可靠性和卓越性能。对于需要高精度和高集成度的系统来说,HMC7587是一个值得推荐的选择。

HMC7587-SX参数

参数
典型噪声指数 6dB
最大工作频率 86GHz
典型三阶段输入截止点 -
最小工作频率 81GHz,86GHz
典型的本振/射频隔离 -
混频器数量 -
射频类型 -
最小工作供电电压 -
典型供电电流 175mA
典型功率增益 10dB
辅助属性 -
最大转换损耗 10dB
最大工作供电电压 -
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HMC7587-SX厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC7587-SX数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF混频器 ANALOG DEVICES HMC7587-SX HMC7587-SX数据手册
