HMC425ALP3E

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述: 6Bit 0.5dBStep 31.5dB 8GHz 16-Pin LFCSP EP T/R
供应商型号: 4030715
供应商: 海外现货
标准整包数: 1

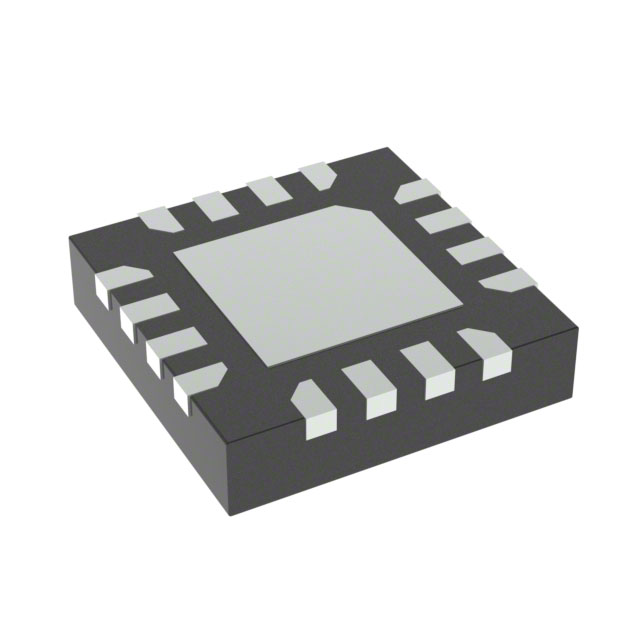

ANALOG DEVICES 天线 HMC425ALP3E

HMC425ALP3E概述

    HMC425A GaAs MMIC 6-Bit Digital Positive Control Attenuator

    产品简介


    HMC425A是一款GaAs微波单片集成电路(MMIC)6位数字正控制衰减器,适用于从2.2GHz到8.0GHz的宽带应用。这款芯片具有0.5dB步进精度的衰减功能,提供了31.5dB的最大衰减值,特别适合于无线局域网(WLAN)、点对多点通信、光纤通信、宽带电信、微波无线电以及军用领域。

    技术参数


    HMC425A的主要技术参数如下:
    - 频率范围:2.2GHz至8.0GHz
    - 插入损耗:在2.2GHz至6.0GHz时为3.5至4.5dB;在6.0GHz至8.0GHz时为4.0至4.7dB
    - 衰减范围:0至31.5dB
    - 衰减精度:±0.5dB典型值
    - 输入功率压缩:0.1dB压缩点为25dBm(VDD=5V)/23dBm(VDD=3V)
    - 互调失真:第三阶截点(IIP3)为+40dBm
    - 切换时间:上升沿和下降沿时间(10%-90%)为400ns;开关时间(50%控制电压到10%-90%射频信号)为420ns

    产品特点和优势


    HMC425A的独特之处在于其高精度的衰减步进和优异的衰减精度,这使其在多种高频通信系统中表现出色。其单电源操作、紧凑封装以及宽泛的工作温度范围使得它非常适合于各种苛刻环境下的应用。

    应用案例和使用建议


    该芯片广泛应用于无线通信系统,如WLAN接入点、点对多点通信系统、光纤网络设备及军用通信系统。在设计应用电路时,需要注意RF信号线的阻抗匹配和接地设计,以保证最佳的性能。例如,在设计评估板时,采用RF路径上的并联电容来减少控制输入端的干扰。

    兼容性和支持


    HMC425A通过了RoHS认证,且具有低应力模塑塑料封装。Analog Devices提供技术支持服务,并可为需要评估板的客户提供进一步的帮助。

    常见问题与解决方案


    常见的用户问题包括插入损耗过高和衰减精度不佳。这些可以通过优化电路板设计,特别是确保良好的接地和平面布局来解决。此外,正确选择和安装外围元件,如电阻和电容,也是保证性能的关键。

    总结和推荐


    综上所述,HMC425A是一款高性能的6位数字衰减器,具有出色的频率响应和高精度的衰减控制。其适用于多种高频通信应用,尤其在需要宽带操作和高精度衰减控制的场合。强烈推荐给那些寻求高性能微波通信解决方案的工程师和设计师。

HMC425ALP3E参数

参数
额定功率 -
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 -
长*宽*高 3mm*3mm*880μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC425ALP3E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC425ALP3E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 天线 ANALOG DEVICES HMC425ALP3E HMC425ALP3E数据手册

HMC425ALP3E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 311.4895
10+ ¥ 293.809
25+ ¥ 272.3951
100+ ¥ 250.8799
250+ ¥ 239.2996
库存: 7
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 311.48
