HMC6146BLC5ATR-R5

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 15dB 28dBm Radar 40GHz,44GHz 44GHz 12dB SMD 贴片安装 5mm(长度)*5mm(宽度)
供应商型号: HMC6146BLC5ATR-R5-ND
供应商: Digi-Key
标准整包数: 500

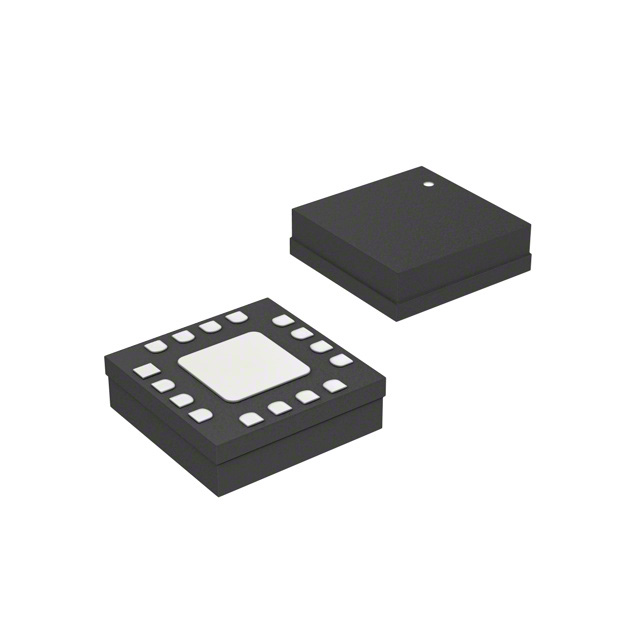

ANALOG DEVICES RF混频器 HMC6146BLC5ATR-R5

HMC6146BLC5ATR-R5概述


    产品简介


    HMC6146BLC5A GaAs MMIC I/Q 上变频器
    概述
    HMC6146BLC5A 是一款采用无铅表面贴装技术(SMT)封装的小型 GaAs MMIC I/Q 上变频器。该设备具有紧凑的体积和卓越的电气特性,广泛应用于无线通信系统、军事雷达、电子战(EW)与信号情报(ELINT)、卫星通信等领域。
    主要功能
    - 小信号转换增益:12 dB
    - 边带抑制:25 dBc
    - 增益控制:17 dB
    - 高输出 IP3:+27 dBm
    应用领域
    - 点对点及点对多点无线通信
    - 军事雷达、电子战及信号情报
    - 卫星通信
    - 传感器

    技术参数


    电气规格
    - 频率范围
    - RF:40 - 44 GHz
    - LO:18 - 22 GHz
    - IF:0 - 4 GHz
    - 转换增益
    - 最小值:9 dB
    - 典型值:12 dB
    - 最大值:10 dB
    - 边带抑制
    - 最小值:21 dBc
    - 典型值:25 dBc
    - 最大值:18 dBc
    - 动态范围
    - 1 dB 压缩点(输出):16 dB
    - IP3(输出)
    - 最小值:27 dB
    - 典型值:28 dB
    - 供应电流
    - LO 电流(IDLO):150 mA
    - RF 电流(IDRF):200 mA
    温度特性
    - RF 回波损耗
    - LO 回波损耗
    - IF 回波损耗
    - 转换增益随温度变化
    - 边带抑制随温度变化
    - 输入 IP3、输出 IP3 随温度变化
    输入输出特性
    - 输入 P1dB
    - 输入 IP3
    - 输出 IP3
    - 二倍频隔离度

    产品特点和优势


    独特功能和优势
    - 小型化设计:采用无铅表面贴装技术(SMT),体积小巧,便于集成。
    - 高边带抑制:具备出色的边带抑制能力(25 dBc),显著减少杂散信号。
    - 高输出 IP3:提供 +27 dBm 的高输出 IP3,保证在强干扰环境下依然保持良好的线性度。
    - 宽频率范围:支持从 40 GHz 到 44 GHz 的宽泛 RF 频率范围,适应多种应用需求。
    - 简便的控制电压调节:通过调节 Vctrl 电压(-2V 到 0V)实现增益控制,简单易用。
    市场竞争力
    - 高集成度:相比传统的混合式单边带上变频器组装件,该产品大大减少了体积,提升了集成度。
    - 可靠性:经过严格的电气和环境测试,确保在各种条件下均能稳定工作。

    应用案例和使用建议


    应用案例
    - 无线通信系统:如点对点和点对多点通信系统,要求高带宽和低延迟传输。
    - 军事雷达:如军事雷达和电子战系统,需要高度可靠和稳定的上变频器。
    - 卫星通信:用于卫星通信系统的地面站,需要高增益和低噪声系数。
    使用建议
    - 温度管理:注意在高温环境下使用时,应根据具体应用需求进行适当的散热措施,避免因过热导致性能下降。
    - 电源管理:合理规划电源供应,确保稳定的供电条件,特别是要关注 LO 和 RF 电流的需求。
    - 外部电路设计:由于需要外部 90° 混频器选择所需的边带,因此需正确设计外部电路以达到预期效果。

    兼容性和支持


    兼容性
    - 与其他组件兼容:适用于需要高频上变频的多种无线通信系统,但需要注意外部电路设计的兼容性。
    - 与设备兼容:在不同频率范围内提供稳定的转换增益和边带抑制,适用于各类通信设备。
    支持
    - 技术支持:Hittite Microwave Corporation 提供专业的技术支持,可以通过电话或电子邮件获得帮助。
    - 订购信息:可通过官方网站或直接联系公司获取详细的产品价格、交货时间及订购信息。

    常见问题与解决方案


    常见问题
    1. 温度漂移问题
    - 解决方案:在高温环境下使用时,增加散热措施,如安装散热片或风扇,以保持设备在最佳工作温度范围内。
    2. 边带抑制不足
    - 解决方案:检查外部 90° 混频器是否正确连接,确保正确的相位差。如果仍有问题,可能需要更换混频器。
    3. 电源不稳定
    - 解决方案:确保电源供应稳定,建议使用稳压电源并配置足够的旁路电容,以减少电源波动对设备的影响。

    总结和推荐


    综合评估
    - 主要优点:HMC6146BLC5A GaAs MMIC I/Q 上变频器具有高集成度、高性能和易于集成的特点,适用于多种高频通信系统。
    - 推荐使用:鉴于其卓越的电气特性和广泛的应用范围,强烈推荐在点对点及点对多点无线通信、军事雷达、卫星通信等高端应用中使用此产品。其出色的边带抑制能力和高输出 IP3 特性使其成为市场上同类产品的佼佼者。

HMC6146BLC5ATR-R5参数

参数
典型噪声指数 -
典型三阶段输入截止点 28dBm
典型的本振/射频隔离 15dB
最大转换损耗 12dB
最大工作频率 44GHz
最大工作供电电压 -
最小工作供电电压 -
典型功率增益 -
辅助属性 -
混频器数量 -
最小工作频率 40GHz,44GHz
射频类型 Radar
典型供电电流 -
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC6146BLC5ATR-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC6146BLC5ATR-R5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF混频器 ANALOG DEVICES HMC6146BLC5ATR-R5 HMC6146BLC5ATR-R5数据手册

HMC6146BLC5ATR-R5封装设计

查看详情并下载
Symbol
Footprint
3D Model
