OP450GRU-REEL

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 550μA(x2 Channels) 6.5V/μs 4MHz Rail to Rail 250mA 4 5mV 30pA CMOS TSSOP-14 贴片安装
供应商型号: CY-OP450GRU-REEL
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 运算放大器 OP450GRU-REEL

OP450GRU-REEL概述


    产品简介


    产品名称:OP150/OP250/OP450
    产品类型:
    - OP150:单路放大器
    - OP250:双路放大器
    - OP450:四路放大器
    主要功能:
    这些运算放大器具备单电源供电能力(2.7 V至6 V),输入输出范围覆盖整个电源电压范围,能够提供高达6.5 V/μs的压摆率,适用于各类需要高带宽和高输出电流的应用场合。
    应用领域:
    - 电池供电仪器
    - 多媒体音频系统
    - 医疗设备
    - 远程传感器
    - ASIC输入输出放大器
    - 汽车电子
    - 耳机驱动器

    技术参数


    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入偏置电流 | IB | -40°C ≤ TA ≤ +125°C | 10 | 30 | 60 | pA |
    | 增益带宽积 | GBP 2 | 4 | - | MHz |
    | 静态电流 | ISY | VO = 0 V, -40°C ≤ TA ≤ +125°C | 500 | 600 | 650 | μA |
    | 压摆率 | SR | RL = 10 kΩ | 2.7 | 6.5 | - | V/μs |

    产品特点和优势


    产品特点:
    - 高达4 MHz的宽带宽
    - 可在2.7 V至6 V范围内工作的单电源供电
    - 高输出电流(±250 mA)
    - 低静态电流(600 μA/放大器)
    - 铁电极稳定性(无相位反转)
    产品优势:
    - 极低的输入偏置电流和输入失调电流
    - 在整个工业温度范围内均能正常工作(-40°C 至 +125°C)
    - 广泛的应用范围,如医疗设备、安全与安保系统以及高输出阻抗传感器接口

    应用案例和使用建议


    应用案例:
    这些运算放大器广泛应用于医疗设备、远程传感器、多媒体音频系统和汽车电子等领域。例如,在便携式医疗设备中,这些放大器可以确保系统的稳定性和准确性,同时保持较高的信噪比。
    使用建议:
    - 在选择电源时,确保电源电压在2.7 V至6 V之间,以充分利用其工作特性。
    - 对于需要高带宽和高输出电流的应用,建议选择OP450,它提供了四个独立的通道。
    - 系统设计中应注意避免静电放电(ESD)对器件的损坏,尤其是在组装过程中应采取适当的ESD防护措施。

    兼容性和支持


    兼容性:
    这些运算放大器具有很强的兼容性,可以在多种封装形式下使用,如SOIC、SOT23、DIP等。这使得它们能够在不同类型的电路板上灵活安装和使用。
    支持和维护:
    Analog Devices为客户提供全面的技术支持,包括详尽的产品文档、在线资源和技术咨询。对于特定项目需求,客户可以通过工厂直接协商定制化的产品规格。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 放大器无法正常工作 | 检查电源电压是否在指定范围内,检查输入信号是否正确连接。 |
    | 输出噪声过大 | 确保正确的接地,并检查滤波电容是否正确安装。 |
    | 输出电流不足 | 检查负载是否超出额定值,适当增加驱动电流。 |

    总结和推荐


    总结:
    OP150/OP250/OP450系列运算放大器以其卓越的性能和广泛的适用性,成为电子设计中的优选产品。它们在医疗设备、多媒体音频系统和汽车电子等多个领域的成功应用证明了其可靠性和高性能。
    推荐:
    鉴于这些运算放大器在多方面的优异表现和广泛的应用领域,强烈推荐在需要高带宽和高输出电流的系统设计中选用OP150/OP250/OP450系列运算放大器。其低功耗和高可靠性也使其成为电池供电设备的理想选择。

OP450GRU-REEL参数

参数
-3db带宽 -
关闭 -
每个通道的输出电流 250mA
典型压摆率 6.5V/μs
典型供电电流 550μA(x2 Channels)
通道数量 -
最大工作供电电压 -
电路数 4
典型输入噪声电压密度 -
典型增益带宽 4MHz
放大器类型 CMOS
最小工作供电电压 -
CMRR - 共模抑制比 -
电流 - 输入偏置 30pA
输出类型 Rail to Rail
Vos - 输入偏置电压 5mV
通用封装 TSSOP-14
安装方式 贴片安装
包装方式 散装

OP450GRU-REEL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP450GRU-REEL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP450GRU-REEL OP450GRU-REEL数据手册

OP450GRU-REEL封装设计

查看详情并下载
Symbol
Footprint

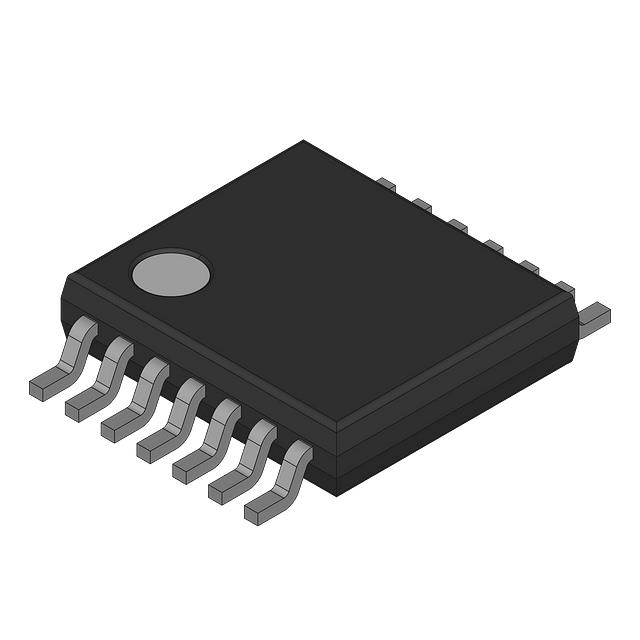

3D Model
