首页  >  产品百科  >  HMC653LP2E

HMC653LP2E

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述: 亚德诺 固定衰减器, Hittite 系列, 25dB, 25GHz, 6引脚, SMD封装
供应商型号: 1127-3007-ND
供应商: Digi-Key
标准整包数: 1

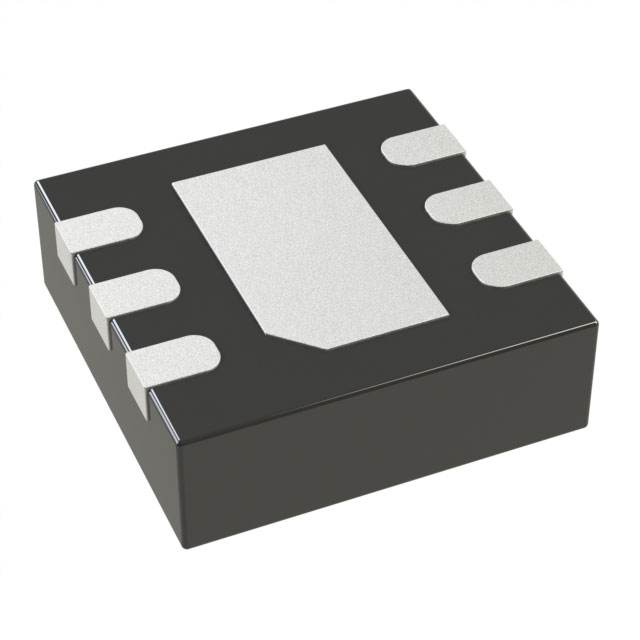

ANALOG DEVICES 天线 HMC653LP2E

HMC653LP2E概述


    产品简介


    HMC652LP2E至HMC655LP2E宽带固定衰减器家族是专为射频(RF)和微波应用设计的一系列表面贴装技术(SMT)产品。这些衰减器提供四种不同的固定衰减值(2 dB, 3 dB, 4 dB, 和 6 dB),适用于广泛的频率范围(DC到25 GHz)。这些器件在军用、测试设备及其它宽频带应用中表现优异,特别是在需要极平坦衰减和优良频率相关电压驻波比(VSWR)的应用场合。

    技术参数


    | 参数 | HMC652LP2E | HMC653LP2E | HMC654LP2E | HMC655LP2E |

    | 衰减值(dB) | 2.0 | 3.0 | 4.0 | 6.0 |
    | 最小回波损耗(dB) | 7.0 | 7.0 | 7.0 | 7.0 |
    | 典型回波损耗(dB) | 22.0 | 23.0 | 20.5 | 16.5 |
    | 衰减容差(± dB) | 0.5 | 0.5 | 0.5 | 0.5 |
    | 温度系数(dB/℃) | 0.0004 | 0.0006 | 0.0006 | 0.0004 |
    其他电气特性:
    - 额定输入功率:最高可达+25 dBm
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-65°C 至 +150°C
    - 封装尺寸:6引脚,2x2 mm SMT封装

    产品特点和优势


    HMC652LP2E至HMC655LP2E宽带固定衰减器家族具有以下显著特点:
    - 高精度衰减:保证在宽频率范围内具有高精度衰减性能。
    - 优良的VSWR特性:保证信号传输质量。
    - 高功率处理能力:能够承受高达+25 dBm的输入功率。
    - 宽工作温度范围:适应极端环境下的应用需求。
    - 适合大批量生产:采用先进的表面贴装技术,便于批量制造。
    这些特性使这些衰减器成为许多关键应用的理想选择,尤其是在高性能要求下。

    应用案例和使用建议


    这些衰减器广泛应用于多个领域,例如光纤通信、微波无线电、军事和太空技术、测试和测量仪器以及科学仪器。此外,它们也是RF/微波电路原型制作中的理想选择。
    使用建议:
    - 在设计中考虑适当的阻抗匹配,以确保最佳性能。
    - 使用直流隔离电容器来处理非零直流偏置信号。
    - 确保焊点的质量,避免引线翘曲或断裂。

    兼容性和支持


    这些衰减器兼容标准的SMT制造工艺,可以方便地集成到现代电路板中。厂商提供了详细的技术支持和应用指南,通过电话或电子邮件均可获得支持。此外,还提供了完整的评估板,方便客户进行样品评估和初步设计验证。

    常见问题与解决方案


    - Q: 如何处理非零直流偏置信号?
    A: 在输入/输出信号存在非零直流偏置时,需在输入/输出端添加直流隔离电容器。

    - Q: 如何确保最佳性能?
    A: 确保正确的阻抗匹配,使用制造商推荐的焊盘布局,并遵循最佳焊接实践。

    总结和推荐


    综上所述,HMC652LP2E至HMC655LP2E宽带固定衰减器家族在高精度衰减、优良的VSWR特性以及适用的环境范围方面表现出色。这些产品特别适合那些对性能有严格要求的应用场合。因此,我们强烈推荐这些产品用于需要高可靠性、高性能衰减器的设计中。

HMC653LP2E参数

参数
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 -
2.05mm(Max)
2.05mm(Max)
1.05mm(Max)
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC653LP2E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC653LP2E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 天线 ANALOG DEVICES HMC653LP2E HMC653LP2E数据手册

HMC653LP2E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 93.2039
10+ ¥ 62.9253
25+ ¥ 55.0401
100+ ¥ 46.1212
250+ ¥ 41.7427
500+ ¥ 41.4183
库存: 374
起订量: 77 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1376
