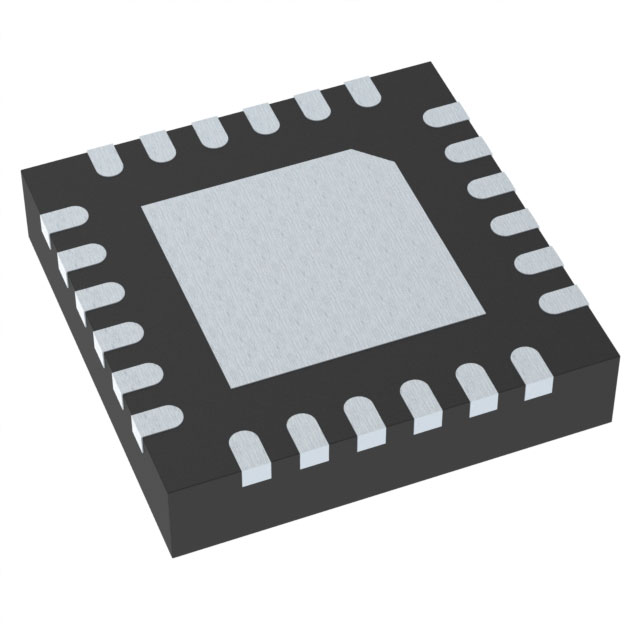

HMC498LC4TR-R5

产品分类: RF调制器和解调器
厂牌: ANALOG DEVICES
产品描述: 20dBm~30dBm 5V 24GHz 17GHz,24GHz 250mA@ 5V 5.5V 24GHz 17GHz~24GHz QFN 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: Q-HMC498LC4TR-R5
供应商: 期货订购
标准整包数: 500
ANALOG DEVICES RF调制器和解调器 HMC498LC4TR-R5

HMC498LC4TR-R5概述

    HMC498LC4 GaAs PHEMT Medium Power Amplifier

    1. 产品简介


    HMC498LC4是一款高动态范围的砷化镓(GaAs)赝晶场效应晶体管(PHEMT)微波单片集成电路(MMIC)中功率放大器。它设计用于工作频率范围在17到24GHz之间的应用场景。该放大器广泛应用于多种无线通信系统中,例如点对点无线电、点对多点无线电、VSAT系统、测试设备和传感器,以及军事用途。

    2. 技术参数


    - 频率范围: 17 - 24 GHz
    - 增益: 22 dB
    - 饱和输出功率: +26 dBm @ 23% PAE
    - 输出三阶截获点: +36 dBm
    - 噪声系数: 4.0 dB
    - 电源电压: +5V
    - 供应电流: 250 mA
    - 输入/输出阻抗: 50 Ohms
    - 封装类型: RoHS兼容4x4 mm SMT封装
    - 绝对最大额定值:
    - 漏极偏置电压: +5.5 Vdc
    - 栅极偏置电压: -4.0 to 0 Vdc
    - RF输入功率: +10 dBm
    - 连续功率耗散 (T= 85 °C): 1.62 W (85°C以上每上升1°C降额18 mW)
    - 热阻: (通道到接地焊盘) 55.6 °C/W

    3. 产品特点和优势


    HMC498LC4的主要特点是高增益和良好的线性度,能够提供22 dB的增益,并且在+5V供电下可以达到+26 dBm的饱和输出功率。其输出三阶截获点高达+36 dBm,噪声系数仅为4.0 dB,这些特性使其在低噪声前端和驱动放大器的应用中表现出色。此外,该放大器无需焊接线,允许使用表面贴装制造技术,提高了生产效率。

    4. 应用案例和使用建议


    HMC498LC4在多种无线通信系统中得到广泛应用。例如,在点对点无线电系统中,它可以作为低噪声放大器来增强接收信号的灵敏度;在测试设备和传感器中,它可以用作驱动放大器以增加输出功率。对于高频应用,可以通过适当的电路设计来最大化其性能,例如采用50欧姆匹配阻抗和合理的电源旁路电容配置。

    5. 兼容性和支持


    HMC498LC4与其他标准50欧姆匹配的RF组件兼容。Analog Devices提供了详尽的技术支持和文档,包括应用说明和评估板设计指南,帮助用户快速上手和解决问题。

    6. 常见问题与解决方案


    - 问题1: 输出功率不足
    - 解决方案: 调整电源电压至+5V并确保外部旁路电容正确连接。
    - 问题2: 噪声系数高
    - 解决方案: 检查输入信号是否干净,确保所有连接都符合规范。
    - 问题3: 温度漂移大
    - 解决方案: 使用合适的散热措施,如热沉,以保持工作温度稳定。

    7. 总结和推荐


    HMC498LC4是一款高性能的GaAs PHEMT中功率放大器,具有出色的增益、线性度和噪声系数。它的广泛适用性和良好的可靠性使其成为许多无线通信系统中的理想选择。我们强烈推荐在需要高频和高增益放大器的应用中使用HMC498LC4。

HMC498LC4TR-R5参数

参数
典型工作供电电压 5V
本底噪声 -
最小工作供电电压 -
最大工作供电电压 5.5V
最小工作频率 17GHz,24GHz
典型输出功率 20dBm~30dBm
典型输出1dB压缩功率 -
测试频率 24GHz
调制方式 -
最大供电电流 250mA@ 5V
最大工作频率 24GHz
LO频率 17GHz~24GHz
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
