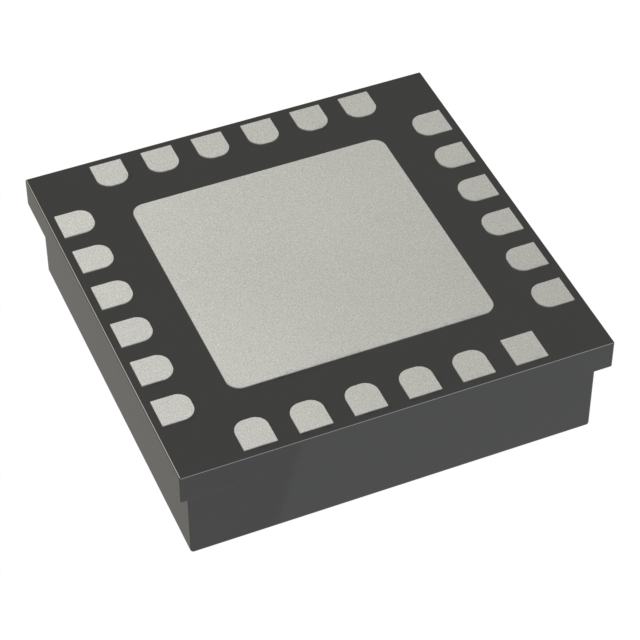

HMC733LC4BTR

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述: 2 50Ω ≥10650 LLCC 贴片安装 4.1mm*4.1mm*1mm
供应商型号: HMC733LC4BTR
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 天线 HMC733LC4BTR

HMC733LC4BTR概述


    产品简介


    HMC733LC4B宽频MMIC压控振荡器(VCO)带缓冲放大器
    HMC733LC4B是一款超宽带微波单片集成电路(MMIC)压控振荡器(VCO),它集成了谐振器、负电阻器件和变容二极管。由于振荡器采用单片结构设计,因此在整个温度范围内输出功率和相位噪声性能表现优异。此款VCO适用于工业/医疗设备、测试与测量设备以及军用雷达、电子战(EW)和电子对抗(ECM)领域。

    技术参数


    - 频率范围:10 - 20 GHz
    - 输出功率:+3 dBm
    - 单边相位噪声:
    - @ 10 kHz偏移时:-60 dBc/Hz
    - @ 100 kHz偏移时:-90 dBc/Hz
    - 调谐电压:-0.25至23 V
    - 电源电流:70 mA (Vcc = +5V)
    - 调谐端口泄漏电流:25 µA (Vtune = +23V)
    - 输出回波损耗:10 dB
    - 二次谐波:-20 dBc
    - 牵引范围:15 MHzpp(2.0:1 VSWR)
    - 电源推动:-90 MHz/V (Vtune = +20V, F = 20 GHz)
    - 频率漂移率:
    - @ 10 GHz时:-0.25 MHz/°C
    - @ 20 GHz时:-0.80 MHz/°C

    产品特点和优势


    HMC733LC4B具有多种优势:
    - 超宽带性能:覆盖10至20 GHz频率范围。
    - 低功耗:仅需70 mA的电源电流。
    - 小尺寸:采用符合RoHS标准的4x4毫米SMT封装。
    - 低相位噪声:在典型应用中表现出色的相位噪声性能。
    - 高可靠性:通过严格的质量控制和测试,确保长期稳定性。

    应用案例和使用建议


    典型应用场景
    1. 工业/医疗设备:用于各类需要高精度信号源的应用场合。
    2. 测试与测量设备:适用于信号发生器、频谱分析仪等设备。
    3. 军用雷达、电子战与电子对抗系统:提供可靠的信号源以满足军事需求。
    使用建议
    1. 设计原则:电路板设计应采用射频电路设计技术,信号线应保持50欧姆阻抗。
    2. 接地处理:确保芯片的接地引脚和金属垫直接连接到接地平面,并使用足够数量的过孔连接顶部和底部的接地层。
    3. 环境适应性:考虑到其宽泛的工作温度范围(-40°C至+85°C),适用于多种复杂环境。

    兼容性和支持


    - 兼容性:HMC733LC4B可以方便地集成到现有的电子设备中,并且与其他标准接口兼容。
    - 支持和服务:用户可以通过电话或电子邮件联系Hittite Microwave Corporation获取应用支持。官方网站还提供了详细的技术文档和在线订购服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出功率不正常 | 检查电源电压和调谐电压设置是否正确,重新调整 |
    | 频率漂移严重 | 确保电路板设计符合要求,并检查散热措施是否到位 |
    | 电路稳定性差 | 使用适当的匹配网络,并确保所有连接点牢固可靠 |

    总结和推荐


    综上所述,HMC733LC4B是一款具备卓越性能和广泛适用性的宽频压控振荡器。其优秀的频率响应、低相位噪声和高可靠性使其成为众多高端应用的理想选择。我们强烈推荐该产品给那些寻求高性能射频解决方案的设计工程师和研发团队。

HMC733LC4BTR参数

参数
带宽 ≥10650
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 2
长*宽*高 4.1mm*4.1mm*1mm
通用封装 LLCC
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
