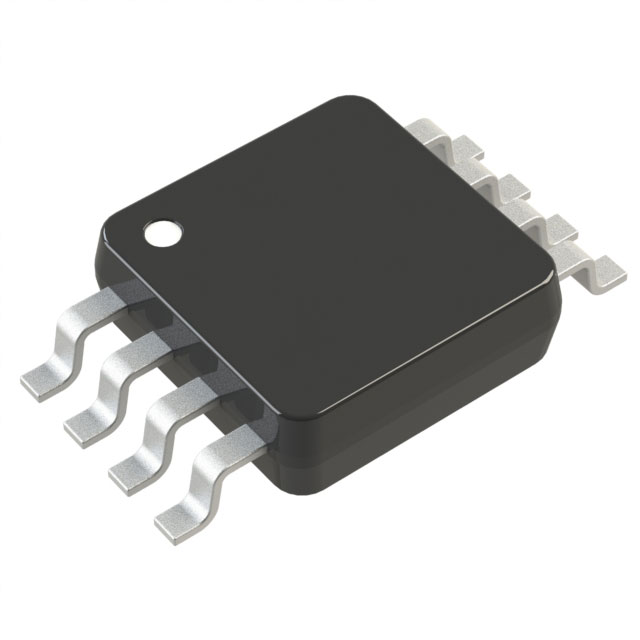

HMC426MS8E

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述: Prescaler 3V Divide By 4 4000MHz 8-Pin MSOP Cut Tape
供应商型号: HMC426MS8E-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 天线 HMC426MS8E

HMC426MS8E概述

    # HMC426MS8 / HMC426MS8E 技术手册解析

    产品简介


    HMC426MS8 和 HMC426MS8E 是由 Analog Devices 和 Hittite Microwave Corporation 推出的表面贴装型硅锗(SiGe)毫米波集成电路(MMIC),专为高频电子系统设计。这两款芯片采用 8 引脚表面贴装塑料封装,支持频率范围从直流到 4 GHz。其核心功能是将输入信号分频为四分之一,并提供超低相位噪声的输出信号。这些特点使其非常适合应用于微波通信、无线局域网(WLAN)、蜂窝网络及卫星通信等领域。

    技术参数


    以下是 HMC426MS8 / HMC426MS8E 的关键性能指标:
    - 输入频率范围: DC 至 4.5 GHz
    - 电源电压: 单电源 +3V,典型电流消耗 13 mA
    - 输出功率: 最大 +3.5 dBm
    - 分频比: 4 倍
    - 最小输入功率: -15 dBm
    - 最大输入功率: +10 dBm
    - 反向泄漏: ≥25 dB
    - 单边带相位噪声: 在 100 kHz 偏移时为 -146 dBc/Hz
    - 输出过渡时间: 400 ps
    工作环境
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -65°C 至 +150°C
    - 热阻: 142°C/W

    产品特点和优势


    HMC426MS8 / HMC426MS8E 具备多项显著的技术优势,使其成为高频应用的理想选择:
    1. 超低相位噪声:在 100 kHz 偏移时的单边带相位噪声仅为 -146 dBc/Hz,确保系统的优异噪声性能。
    2. 宽输入功率范围:支持从 -15 dBm 到 +10 dBm 的输入功率范围,适应多种应用场景。
    3. 紧凑封装:采用 MS8 封装,易于集成到各种电路板设计中。
    4. 高可靠性:具备卓越的温度适应性,在极端环境下仍能稳定运行。
    5. 低功耗:仅需 13 mA 的供电电流,降低了整体功耗需求。

    应用案例和使用建议


    应用案例
    - 卫星通信: 适用于 DBS/CATV 调谐器。
    - 无线通信: 支持 802.11x 和 HiperLAN WLAN。
    - 固定无线接入: 适合 WLL(无线本地环路)设备。
    - 蜂窝网络: 可用于 3G 和未来移动通信技术。
    使用建议
    - 电路布局: 确保信号线保持 50 欧姆阻抗,同时通过多层接地层提高信号完整性。
    - 去耦电容: 在电源引脚附近添加去耦电容,以减少噪声干扰。
    - 散热管理: 高温环境中应考虑增加散热措施,如加大接地面积或加装散热片。

    兼容性和支持


    HMC426MS8 / HMC426MS8E 可无缝集成至多种现有系统中,且可通过多种方式获取支持:
    - 购买渠道: 用户可直接联系 Hittite Microwave Corporation 下单订购。
    - 技术支持: 官方网站提供详尽的技术文档和在线支持服务。
    - 兼容性: 该产品可与其他主流品牌的产品互操作,适合构建复杂的射频子系统。

    常见问题与解决方案


    常见问题
    1. 输出信号不稳定
    - 原因: 输入信号幅度过低或存在过多噪声。
    - 解决方案: 确保输入信号幅值符合规格要求,并添加滤波器消除干扰。
    2. 功耗异常高
    - 原因: 电路设计未优化,或者外围元件质量不佳。
    - 解决方案: 检查电源连接和接地情况,必要时更换高性能电容器件。

    总结和推荐


    综上所述,HMC426MS8 / HMC426MS8E 在高频电子领域表现出色,尤其在低噪声、高可靠性和宽温度适应性方面具有明显优势。对于需要高性能分频器的应用场景,这款产品无疑是理想之选。如果您正在寻找一款能够满足现代通信需求的优质分频器,我们强烈推荐使用 HMC426MS8 / HMC426MS8E。

HMC426MS8E参数

参数
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 -
额定功率 -
天线类型 -
长*宽*高 3mm*3mm*1.1mm
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 停产

HMC426MS8E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC426MS8E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 天线 ANALOG DEVICES HMC426MS8E HMC426MS8E数据手册
