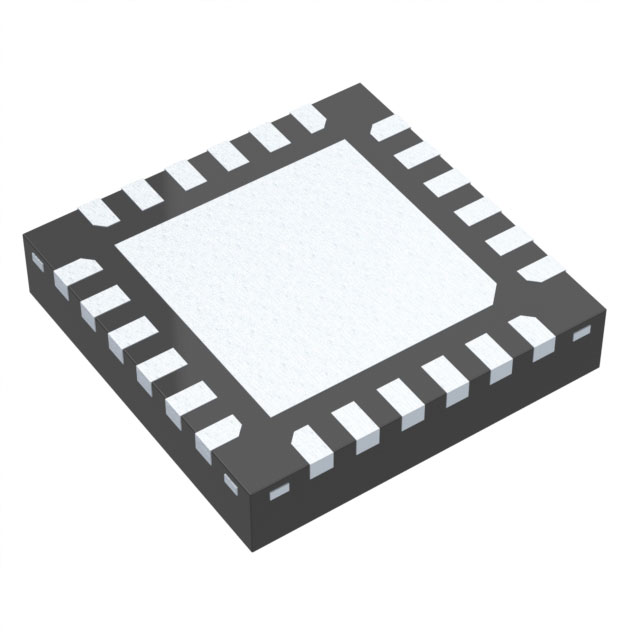

HMC739LP4ETR

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: General Purpose 23.8GHz,26.8GHz 5.25V 26.8GHz Triple Outputs (Divide by 2, Divide by 16, Standard) 4.75V QFN 贴片安装
供应商型号: 584-HMC739LP4ETR
供应商: Mouser
标准整包数: 1
ANALOG DEVICES RF混频器 HMC739LP4ETR

HMC739LP4ETR概述


    产品简介


    HMC739LP4/E 高频微波电压控制振荡器 (VCO) 是一款由Hittite Microwave Corporation生产的高性能微波单片集成电路 (MMIC) 电压控制振荡器。该产品采用GaAs InGaP 异质结双极晶体管 (HBT) 技术,集成了谐振器、负阻装置、变容二极管和1/16分频预标器。这款VCO具有卓越的相位噪声性能,适用于多种无线通信应用。

    技术参数


    - 频率范围: 主输出(Fo):23.8 - 26.8 GHz;二分频输出(Fo/2):11.9 - 13.4 GHz
    - 功率输出:
    - 主输出(RF OUT):+8 dBm
    - 二分频输出(RF OUT/2):-3 dBm
    - 分频输出(RF OUT/16):-7 dBm
    - 相位噪声: @ 100 kHz偏移,典型值为-93 dBc/Hz
    - 调谐电压: 1 V - 13 V
    - 功耗: 160 mA - 220 mA
    - 谐波抑制: 1/2次谐波 -20 dBc;3/2次谐波 -30 dBc
    - 锁定拉伸: 30 MHz (2.0:1 VSWR)
    - 推压系数: -65 MHz/V
    - 温度漂移: 4 MHz/°C
    - 工作温度范围: -40°C 到 +85°C
    - 封装尺寸: 4x4mm QFN 表面贴装封装
    - 引脚描述: 参见引脚功能描述表格

    产品特点和优势


    - 高稳定性: 优秀的相位噪声性能,不受温度、冲击和工艺变化的影响。
    - 高集成度: 内置谐振器、负阻装置、变容二极管和分频预标器,减少外部组件需求。
    - 低功耗: 功率输出达+8 dBm,工作电流仅为160-220 mA。
    - 高可靠性: 封装设计适用于工业级应用,可承受-40°C到+85°C的工作温度范围。

    应用案例和使用建议


    - 点对点无线电: HMC739LP4/E可以用于实现远距离无线传输,适用于需要高稳定性和高可靠性的点对点通信系统。
    - 点对多点无线电/LMDS: 在点对多点的无线接入网络中,该产品能够提供稳定的频率输出,确保高质量的数据传输。
    - VSAT: 在卫星通信系统中,该VCO可用于提高通信系统的稳定性和数据传输速率。
    使用建议:
    1. 射频电路设计: 在应用电路板上使用适当的射频设计技术,信号线需保持50欧姆阻抗,接地连接需通过足够的过孔将顶层和底层接地平面连接起来。
    2. 温度控制: 确保在规定的工作温度范围内使用,避免高温或低温导致性能下降。
    3. 布局优化: 布局时确保高频信号走线尽可能短且远离干扰源,以减少寄生效应。

    兼容性和支持


    - 兼容性: HMC739LP4/E与标准的表面贴装技术兼容,适用于各种应用电路板。
    - 支持服务: Hittite Microwave Corporation提供详尽的技术支持,可通过电话或电子邮件获得帮助。官方网站也提供了在线订购和相关资料下载服务。

    常见问题与解决方案


    - 问题1: 相位噪声不佳
    - 解决方法: 检查供电电压是否稳定,确保所有接地良好且没有电磁干扰。
    - 问题2: 输出功率偏低
    - 解决方法: 调整调谐电压(Vtune),使其处于建议的工作范围内,同时检查是否有合适的滤波电容连接。
    - 问题3: 温度漂移过大
    - 解决方法: 确保电路设计符合推荐的温度范围,避免超出规范使用。

    总结和推荐


    综上所述,HMC739LP4/E是一款非常出色的高频微波电压控制振荡器。它具备卓越的性能、高度的集成度和广泛的应用场景。对于要求高稳定性和可靠性的应用场合,如点对点无线电和VSAT系统,这款VCO是理想的选择。强烈推荐用户在类似应用场景中考虑使用HMC739LP4/E。

HMC739LP4ETR参数

参数
典型功率增益 -
典型供电电流 -
最大工作频率 26.8GHz
最小工作供电电压 4.75V
辅助属性 Triple Outputs (Divide by 2, Divide by 16, Standard)
典型三阶段输入截止点 -
射频类型 General Purpose
混频器数量 -
典型噪声指数 -
最小工作频率 23.8GHz,26.8GHz
最大工作供电电压 5.25V
最大转换损耗 -
典型的本振/射频隔离 -
4.1mm(Max)
4.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

HMC739LP4ETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
