HMC546MS8GE

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述: 50Ω 200MHz~2.2GHz SOP 贴片安装
供应商型号: MF-HMC546MS8GE
供应商: Verical
标准整包数: 141

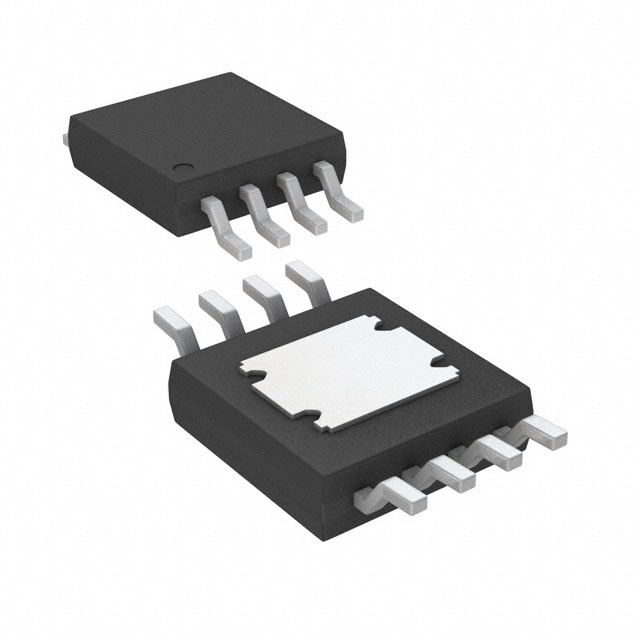

ANALOG DEVICES 天线 HMC546MS8GE

HMC546MS8GE概述

    HMC546MS8G/E GaAs MMIC 20W Failsafe Switch 技术手册解析

    1. 产品简介


    HMC546MS8G/E 是一款用于射频信号传输与接收(Transmit-Receive)应用的单刀双掷(SPDT)开关,由Analog Devices公司生产。该产品具有低插入损耗和高隔离度的特点,特别适用于要求高信号功率、低失真传输的应用场合。产品支持0.2到2.2GHz的频率范围,可应用于多种无线通信系统,如WiMAX、WiBro、蜂窝网络基础设施、专用移动电台和汽车远程信息服务等。

    2. 技术参数


    HMC546MS8G/E 的关键技术参数如下:
    - 频率范围: 0.2至2.2 GHz
    - 插入损耗:
    - Tx-RFC端口:最大0.8 dB
    - RFC-Rx端口:最大0.8 dB
    - 隔离度:
    - Tx-RFC端口:最小30 dB
    - RFC-Rx端口:最小30 dB
    - 回波损耗:
    - Tx-RFC端口:最小13 dB
    - RFC-Rx端口:最小16 dB
    - 输入压缩点(0.1 dB):
    - Tx-RFC端口:最低38 dBm
    - RFC-Rx端口:最低19.5 dBm
    - 输入压缩点(1 dB):
    - Tx-RFC端口:最低43 dBm
    - RFC-Rx端口:最低22 dBm
    - 三阶交调截点 (IIP3):
    - 两音输入功率每音+19 dBm时:最高67 dBm
    - 切换特性:
    - 升降时间:21 ns
    - 开关时间:102 ns
    - 关断时间:36 ns

    3. 产品特点和优势


    HMC546MS8G/E 的独特功能及优势:
    - 高性能: 高输入功率(+40 dBm)和高线性度(+65 dBm IIP3)
    - 低功耗: 支持正向控制(0/+3V 至 0/+8V)
    - 安全可靠: 失效保护功能,在无电源状态下提供低损耗路径
    - 集成设计: 封装于小型表面贴装 (SMD) 贴片封装,适合现代紧凑型设计需求

    4. 应用案例和使用建议


    HMC546MS8G/E 在多个无线通信领域有广泛应用,例如:
    - 无线通信系统: WiMAX、WiBro、蜂窝网络基础设施等
    - 专用和公共安全无线电: 移动电台和手持终端设备
    - 远程信息处理: 汽车远程信息服务
    在具体应用中,建议根据实际工作频率进行阻抗匹配。例如,对于220 MHz的工作频率,推荐使用C1=150 pF,C2=12 pF,C3=12 pF等。

    5. 兼容性和支持


    HMC546MS8G/E 适用于多种不同的电路设计,且可通过标准SMD工艺安装。Analog Devices提供了全面的支持服务,包括在线订购、应用支持和技术文档,确保用户能够充分利用该产品的潜力。

    6. 常见问题与解决方案


    - Q: 开关的开关速度不够快?
    - A: 检查控制电压是否达到规定值,适当调整电路的匹配电容和电感值。

    - Q: 信号压缩点不足导致信号失真?
    - A: 确认负载阻抗与设计频率匹配良好,避免过高或过低的负载阻抗影响信号完整性。

    7. 总结和推荐


    HMC546MS8G/E GaAs MMIC 20W Failsafe Switch 在高频信号传输和接收应用中表现出色,具备出色的性能和可靠性。由于其广泛的适用范围和强大的技术指标,非常推荐在无线通信系统的设计中选用此款产品。

HMC546MS8GE参数

参数
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 200MHz~2.2GHz
阻抗 50Ω
额定功率 -
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 SOP
安装方式 贴片安装
零件状态 在售

HMC546MS8GE厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC546MS8GE数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 天线 ANALOG DEVICES HMC546MS8GE HMC546MS8GE数据手册

HMC546MS8GE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
141+ ¥ 47.8604
库存: 705
起订量: 141 增量: 0
交货地:
最小起订量为:141
合计: ¥ 6748.31
