HMC252QS24

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述: 50Ω 0MHz~3GHz QSOP-24 贴片安装
供应商型号: HMC252QS24-ND
供应商: Digi-Key
标准整包数: 1

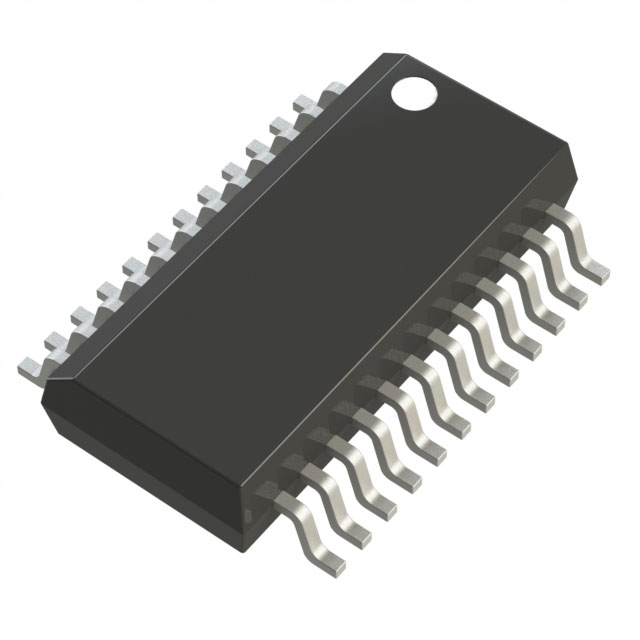

ANALOG DEVICES 天线 HMC252QS24

HMC252QS24概述

    # HMC252QS24/HMC252QS24E GaAs MMIC SP6T Non-Reflective Switch 技术手册解析

    产品简介


    HMC252QS24/HMC252QS24E是一款由Analog Devices(现已更名为ADI)推出的GaAs MMIC(单片微波集成电路)六位开关(SP6T),广泛应用于射频(RF)电路设计领域。该产品采用非反射性设计,在DC至3GHz频率范围内提供高性能切换能力。主要特点包括低插入损耗、高隔离度和良好的兼容性,使其成为无线通信系统、CATV、DBS、测试设备和毫米波应用的理想选择。
    主要功能
    - 非反射性设计,确保信号传输的稳定性。
    - 六位开关(SP6T)可控制多个射频通道。
    - 支持宽频范围(DC至3GHz)。
    应用领域
    - 基站设备:如5G和LTE通信设备。
    - CATV/DBS:广播电视和卫星电视系统。
    - 无线网络:如Wi-Fi和无线局域网。
    - 测试设备:用于射频信号测试和测量。

    技术参数


    以下为HMC252QS24/HMC252QS24E的关键技术参数:
    | 参数 | 频率范围 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 插入损耗(dB) | DC - 1.0 GHz | 0.8 | 0.9 | 1.2 | dB |
    | 隔离度(dB) | DC - 1.0 GHz | 38 | 41 dB |
    | 回波损耗(dB) | DC - 2.5 GHz | 14 | 18 dB |
    | 输入功率压缩点(dBm)| 0.3 - 3.0 GHz| 21 | 24 dBm |
    | 开关时间(ns) | 0.3 - 3.0 GHz| 35 | 120 ns |
    工作条件
    - 单正电源:VDD = +5V 或 +3.3V。
    - 工作温度范围:-40°C 至 +85°C。

    产品特点和优势


    独特功能
    - 低插入损耗:在典型工作条件下,插入损耗仅为0.9 dB(@2GHz),显著减少了信号衰减。
    - 集成3:6解码器:只需3条控制线即可实现6路切换,简化了电路设计。
    - 高隔离度:隔离度高达41 dB(@1GHz),确保不同通道之间的干扰最小化。
    市场竞争力
    - 小型化封装(24引脚QSOP),适合高密度集成应用。
    - 支持真TTL/CMOS兼容性,易于与现有数字电路接口。
    - 宽温范围和高可靠性设计,适用于严苛环境下的工业应用。

    应用案例和使用建议


    应用场景
    - 基站设备:用于多频段信号路由切换。
    - 测试设备:作为信号分配和选择的核心部件。
    - 毫米波通信:在高频段实现高效的信号切换。
    使用建议
    - 在高频设计中,需合理布置接地和去耦电容以减少寄生效应。
    - 使用指定的评估板(如103700 Eval Board)进行调试,确保最佳性能。
    - 注意控制信号的上升时间和下降时间,以优化开关切换速度。

    兼容性和支持


    兼容性
    - 与主流逻辑控制芯片兼容,例如TTL和CMOS逻辑电平。
    - 可与其他ADI产品无缝集成,形成完整的射频解决方案。
    支持服务
    - 提供详细的技术文档和应用指南。
    - 技术支持可通过电话或电子邮件获取。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查PCB设计是否符合阻抗匹配要求 |
    | 开关切换失败 | 确认控制信号电压是否满足阈值要求 |
    | 温度超出工作范围 | 使用散热措施或更换散热性能更好的封装 |

    总结和推荐


    HMC252QS24/HMC252QS24E凭借其卓越的性能、紧凑的封装和广泛的应用场景,成为射频工程师的理想选择。其低插入损耗、高隔离度和易于集成的特点使其在基站、测试设备等领域具有强大的市场竞争力。
    推荐理由
    - 适用于需要高效信号切换的应用场合。
    - 提供全面的技术支持和文档资源。
    - 经济实惠的价格和可靠的品质保证。
    综上所述,HMC252QS24/HMC252QS24E是一款值得推荐的产品,尤其适合对性能和成本均有较高要求的设计项目。

HMC252QS24参数

参数
典型天线增益 -
最大电压驻波比 -
带宽 0MHz~3GHz
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 -
支持协议 -
通用封装 QSOP-24
安装方式 贴片安装
包装方式 散装

HMC252QS24厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC252QS24数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 天线 ANALOG DEVICES HMC252QS24 HMC252QS24数据手册

HMC252QS24封装设计

查看详情并下载
Symbol
Footprint
3D Model
