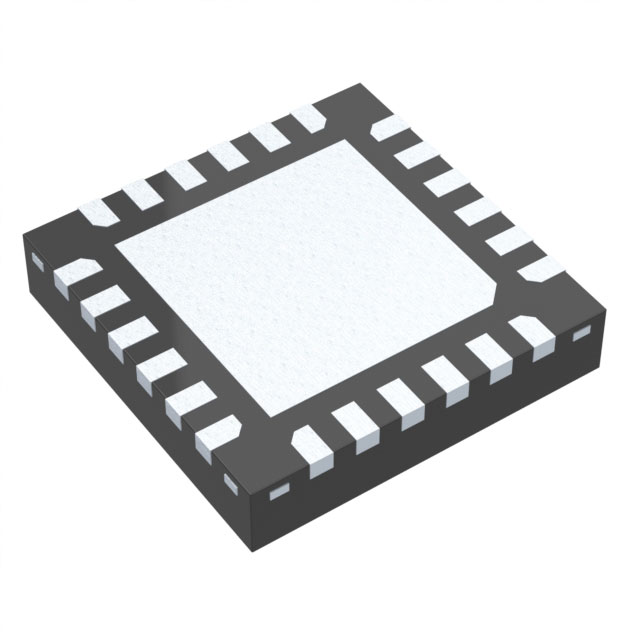

HMC597LP4ETR

产品分类: RF调制器和解调器
厂牌: ANALOG DEVICES
产品描述: Wide Band 4.5V 100MHz 230mA 5.5V 4GHz 100MHz~4GHz QFN 贴片安装
供应商型号: Y-HMC597LP4ETR
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES RF调制器和解调器 HMC597LP4ETR

HMC597LP4ETR概述

    HMC597LP4/E SiGe Wideband Direct Demodulator RFIC

    产品简介


    HMC597LP4/E 是由Hittite Microwave Corporation生产的SiGe宽带直接解调射频集成电路(RFIC)。该产品主要应用于100 MHz至4000 MHz范围内的高动态范围接收器,特别适合于蜂窝通信、个人通信系统(PCS)和宽带无线基础设施。其卓越的集成度使其成为软件无线电和其他多频段接收器的理想选择。典型应用包括蜂窝/PCS/3G基站和重复器、GSM/GPRS、WCDMA、WiMAX、WiBro及固定无线接入系统。

    技术参数


    - 频率范围:100 MHz至4000 MHz
    - 输入功率:1 dB压缩点(P1dB)≥ 12 dBm
    - 噪声系数(NF):典型值为15 dB
    - 输入截断点(IP3):+20 dBm 至 +26 dBm
    - 输入截断点(IP2):+60 dBm
    - 转换增益:-5 dB 至 -2 dB
    - I/Q增益误差:≤ 0.25 dB
    - LO泄漏:在LO输入功率为+3 dBm时为-20 dB
    - IF端口带宽:600 MHz
    - IF输出阻抗:差分400 Ω
    - LO输入功率:-6 dBm 至 +6 dBm
    - 总电源电流:200 mA 至 230 mA

    产品特点和优势


    HMC597LP4/E 具有多项显著优势:
    - 高线性度:输入三阶交调截点(IIP3)达到+23 dBm,二阶交调截点(IIP2)达到+60 dBm,适用于高动态范围的信号处理。
    - 低噪声系数:仅15 dB,确保在不同频段下提供稳定且高效的信号质量。
    - 高度集成化:内置RF平衡器,可以实现单端RF输入,减少外部组件需求。
    - 宽频带:覆盖100 MHz到4000 MHz的宽频率范围,满足多种无线通信标准的需求。

    应用案例和使用建议


    HMC597LP4/E 广泛应用于各类无线通信系统,例如基站、无线接入点、软件定义无线电等。为了获得最佳性能,建议采取以下措施:
    - 在高频信号输入时使用适当的滤波器和匹配网络。
    - 确保接地良好,通过多个过孔连接顶层和底层地平面。
    - 在设计PCB布局时考虑信号完整性,确保信号线具有50欧姆的阻抗匹配。

    兼容性和支持


    HMC597LP4/E 可以与各种标准的射频前端组件兼容,例如不同类型的滤波器、放大器等。Hittite公司提供详细的应用指南和技术支持服务,可通过电话或电子邮件联系应用工程师获取帮助。评估电路板(Evaluation PCB)可以在需要时向Hittite订购。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法获得理想的增益 | 检查LO输入功率和RF输入频率是否在指定范围内;适当调整电路中的偏置电阻和电容值。 |
    | 信号失真严重 | 确认输入信号是否符合规范要求;检查电源电压是否稳定;确认接地是否正确无误。 |
    | LO泄漏过大 | 确保LO端口接收到的功率在额定范围内;检查内部匹配网络是否合适。 |

    总结和推荐


    HMC597LP4/E是一款高性能的SiGe宽带直接解调射频集成电路,具有优秀的线性度、低噪声系数和高集成度。它在无线通信系统中表现出色,尤其适用于需要高动态范围的复杂应用场景。虽然价格较高,但对于追求高质量信号处理性能的应用来说,这款产品无疑是理想的选择。强烈推荐给需要高性能射频解调解决方案的工程师和设计师。

HMC597LP4ETR参数

参数
调制方式 Wide Band
最小工作供电电压 4.5V
典型输出1dB压缩功率 -
最大工作频率 4GHz
最大供电电流 230mA
本底噪声 -
最大工作供电电压 5.5V
最小工作频率 100MHz
LO频率 100MHz~4GHz
典型输出功率 -
典型工作供电电压 -
测试频率 -
4.1mm(Max)
4.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
