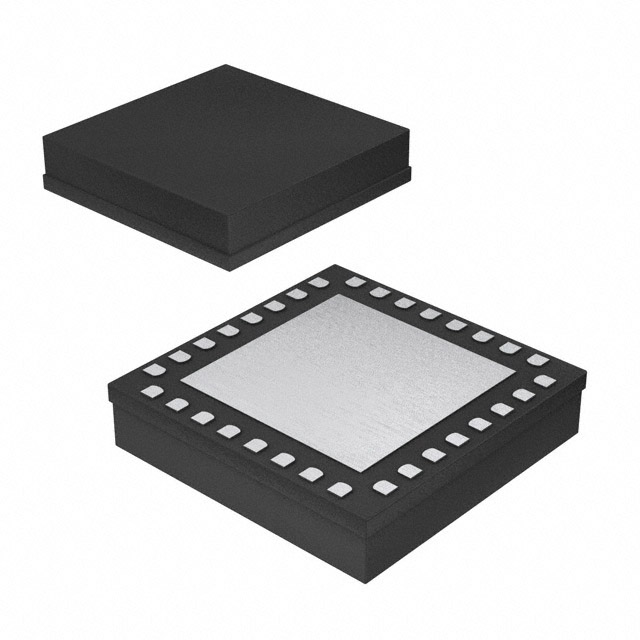

HMC904LC5TR

产品分类: RF调制器和解调器
厂牌: ANALOG DEVICES
产品描述: 3.5V 17GHz,24GHz 5.5V 24GHz QFN-32-EP 贴片安装 4.9mm*4.9mm*1mm
供应商型号: Y-HMC904LC5TR
供应商: 期货订购
标准整包数: 100
ANALOG DEVICES RF调制器和解调器 HMC904LC5TR

HMC904LC5TR概述

    HMC904LC5 GaAs MMIC I/Q Downconverter

    1. 产品简介


    HMC904LC5是一款由Gallium Arsenide (GaAs) 制成的微型多芯片模块 (MMIC) 混频器,用于频率转换。它被广泛应用于雷达系统、卫星通信及点对点无线通信等领域。该器件采用无铅表面贴装技术 (SMT),RoHS兼容,具有高度集成性。

    2. 技术参数


    - 频率范围: RF: 17-24 GHz;LO: 7.5-12.3 GHz;IF: 0-3.5 GHz
    - 增益: 12 dB(输入I/Q隔离)
    - 噪声系数: 3 dB
    - 镜像抑制: 30 dB
    - 压缩点 (P1dB): -6 dBm
    - 两个本地振荡器至射频 (LO to RF) 隔离度: 45 dB
    - 两个本地振荡器至中频 (LO to IF) 隔离度: 20 dB
    - 输入三阶交调 (IP3): 0 dBm
    - 供电电流: 160-190 mA (典型值)
    - 封装尺寸: 25 mm²

    3. 产品特点和优势


    HMC904LC5具备以下几点独特优势:
    - 高增益和低噪声: 增益高达12 dB,噪声系数为3 dB,使得信号处理更加精确。
    - 高性能镜像抑制: 30 dB的镜像抑制比,极大地减少了杂散信号的影响。
    - 小体积: 采用SMT封装,适合于小型化设计。
    - 兼容性: 与多种频率源兼容,灵活应用于不同的系统配置。
    - 高效能设计: 低功耗和高稳定性设计,保证长期可靠运行。

    4. 应用案例和使用建议


    HMC904LC5适用于以下应用场景:
    - 点对点和点对多点无线通信
    - 军用雷达系统
    - 电子战及电子情报侦察
    建议在具体应用中,确保射频前端电路的设计充分考虑50欧姆阻抗匹配和电源管理。另外,在极端温度环境下使用时,应注意散热问题以维持稳定性能。

    5. 兼容性和支持


    该器件可与其他射频设备和天线系统配合使用。Hittite Microwave Corporation 提供详尽的应用支持,包括在线文档和技术咨询服务,有助于解决用户的各类问题。

    6. 常见问题与解决方案


    - 问题: 在高温条件下运行时性能下降。
    - 解决方案: 使用外部散热片并合理规划电路布局以降低热应力。
    - 问题: 输出信号幅度不平衡。
    - 解决方案: 通过调整LO驱动功率来改善平衡度。

    7. 总结和推荐


    HMC904LC5是一款性能卓越且适用于各种复杂射频系统的混频器。其紧凑的设计、优良的性能和广泛的适用性使其成为现代通信系统中的理想选择。对于需要高频、高性能和高可靠性射频应用的工程师来说,HMC904LC5是一个值得推荐的产品。

HMC904LC5TR参数

参数
典型输出功率 -
最小工作供电电压 -
典型输出1dB压缩功率 -
LO频率 -
典型工作供电电压 3.5V
最大供电电流 -
测试频率 -
最小工作频率 17GHz,24GHz
最大工作供电电压 5.5V
调制方式 -
最大工作频率 24GHz
本底噪声 -
长*宽*高 4.9mm*4.9mm*1mm
通用封装 QFN-32-EP
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

HMC904LC5TR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
