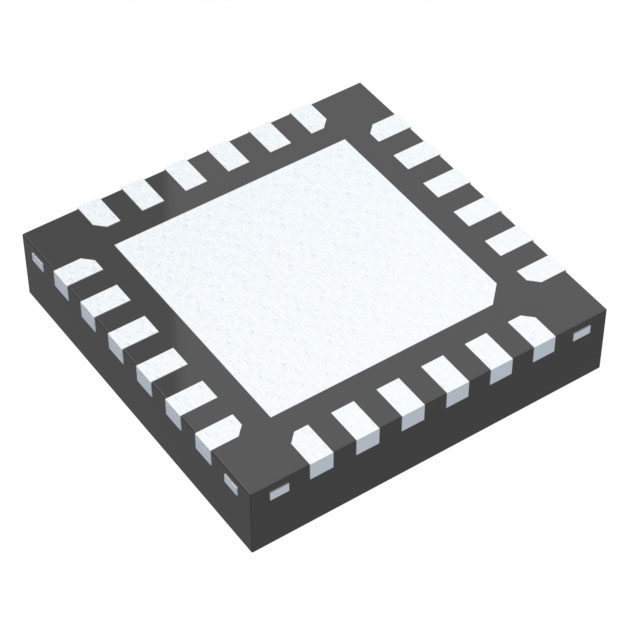

HMC430LP4ETR

产品分类: RF调制器和解调器
厂牌: ANALOG DEVICES
产品描述: 2dBm@ 5500MHzdBm 2dBm -103 dBc/Hz 5GHz,5.5GHz 27mA@ 3V 3.5V 5.5GHz QFN 贴片安装
供应商型号: HMC430LP4ETR
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES RF调制器和解调器 HMC430LP4ETR

HMC430LP4ETR概述

    HMC430LP4 / HMC430LP4E GaAs HBT MMIC VCO 技术手册解析

    1. 产品简介


    HMC430LP4 和 HMC430LP4E 是由 Hittite Microwave Corporation 生产的 GaAs InGaP 异质结双极晶体管(HBT)微波集成电路电压控制振荡器(VCO)。它们集成了谐振器、负电阻装置、变容二极管和缓冲放大器,适用于各种高频通信应用,如 WLAN、VSAT 无线电、UNII 和点对点无线电等。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 5.0 5.5 | GHz |
    | 输出功率 | -1 | 2 dBm |
    | 单边带相位噪声 (100 kHz 偏移) -103 dBc/Hz |
    | 调谐电压 (Vtune) | 0 | 10 V |
    | 电源电流 (Icc) (Vcc = +3.0V) 27 mA |
    | 输出回波损耗 | 6 dB |

    3. 产品特点和优势


    HMC430LP4 / HMC430LP4E 的显著特点是其优异的相位噪声性能,特别是在温度、冲击、振动和工艺变化下的稳定性。这些 VCO 内置了缓冲放大器,可以提供 +2 dBm 的典型输出功率,仅需单个 3V 电源供电。集成的设计使其无需外部谐振器,减少了电路复杂度和成本。其封装为低成本无引脚 QFN 4 x 4 mm 表面贴装封装,易于集成到现代电子产品中。

    4. 应用案例和使用建议


    HMC430LP4 / HMC430LP4E 主要应用于 C 波段的各种通信系统,如 802.11a 与 HiperLAN WLAN、VSAT 无线电和点对点无线电。在设计 PCB 时,应注意将接地线和暴露的金属焊盘直接连接到接地平面,并通过足够的过孔连接顶层和底层的接地层。评估板可从 Hittite 公司获取,这有助于快速验证产品的性能。

    5. 兼容性和支持


    HMC430LP4 / HMC430LP4E 具有广泛的兼容性,可以与各种射频前端和信号处理模块无缝对接。Hittite 提供详尽的技术支持和售后服务,确保用户能够顺利使用产品。

    6. 常见问题与解决方案


    1. 输出功率不足
    - 检查电源电压是否达到 3V。
    - 确认调谐电压 (Vtune) 在规定范围内。
    2. 相位噪声性能不佳
    - 检查 PCB 设计是否符合阻抗匹配要求。
    - 确保所有接地连接正确并紧密耦合。
    3. 温度漂移较大
    - 使用适当的热管理措施,如增加散热片或优化 PCB 布局以改善散热。

    7. 总结和推荐


    HMC430LP4 / HMC430LP4E 是一款高性能的 VCO,适用于多种高频通信应用。其出色的相位噪声性能和易用性使其在市场上具有很强的竞争力。强烈推荐使用这款 VCO 来提升您的射频系统的性能。购买和更多信息请访问 Hittite 官方网站或联系技术支持。

HMC430LP4ETR参数

参数
最小工作供电电压 -
典型工作供电电压 -
最大工作频率 5.5GHz
最大供电电流 27mA@ 3V
调制方式 -
典型输出1dB压缩功率 2dBm
最大工作供电电压 3.5V
典型输出功率 2dBm@ 5500MHzdBm
最小工作频率 5GHz,5.5GHz
LO频率 -
测试频率 -
本底噪声 -103 dBc/Hz
4.1mm(Max)
4.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
