ADRF5720BCCZN

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述: 500mW 50Ω LGA-24 4mm*4mm*750μm
供应商型号: ADRF5720BCCZN
供应商: 云汉优选
标准整包数: 1

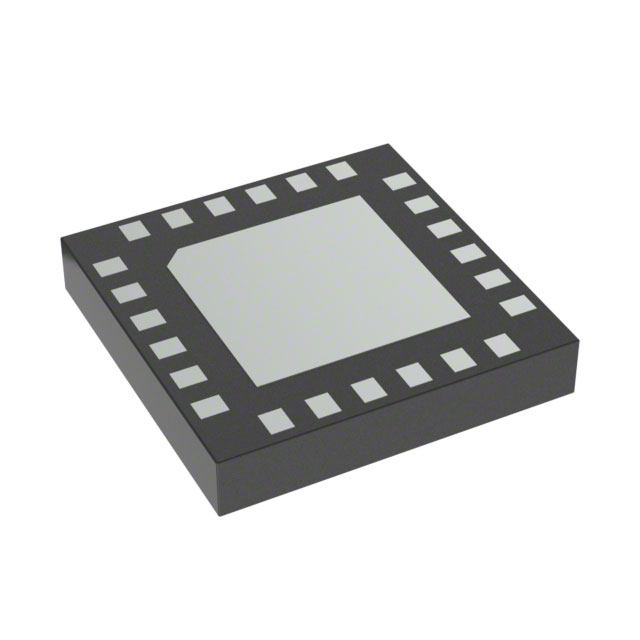

ANALOG DEVICES 天线 ADRF5720BCCZN

ADRF5720BCCZN概述


    产品简介


    ADRF5720 是一款硅基6位数字衰减器,具有31.5 dB的衰减控制范围,衰减步长为0.5 dB。该产品专为超宽带频率范围(9 kHz至40 GHz)设计,适用于多种应用场合,如工业扫描仪、测试与测量仪器、5G毫米波蜂窝基础设施、军用无线电、雷达及电子对抗措施系统等。ADRF5720采用24引脚、4mm x 4mm的小型LGA封装形式,且与ADRF5730引脚兼容。

    技术参数


    | 参数 | 测试条件/备注 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: |
    | 频率范围 9kHz 40GHz
    | 插入损耗 (IL) | 匹配阻抗 | 9kHz到10GHz | 1.5dB
    匹配阻抗 | 10GHz到18GHz | 2.0dB
    匹配阻抗 | 18GHz到26GHz | 2.8dB
    匹配阻抗 | 26GHz到35GHz | 3.7dB
    匹配阻抗 | 35GHz到40GHz | 4.5dB
    | 回波损耗 | 所有衰减状态 | 匹配阻抗 | 9kHz到10GHz | 18dB
    所有衰减状态 | 匹配阻抗 | 10GHz到18GHz | 17dB
    所有衰减状态 | 匹配阻抗 | 18GHz到26GHz | 17dB
    所有衰减状态 | 匹配阻抗 | 26GHz到35GHz | 15dB
    所有衰减状态 | 匹配阻抗 | 35GHz到40GHz | 15dB
    | 衰减范围 | 最小到最大衰减状态 31.5dB
    | 步长大小 | 相邻衰减状态间 0.5dB
    | 准确度 | 匹配阻抗 | 9kHz到10GHz | ±(0.15 + 1.0% of state) dB |
    匹配阻抗 | 10GHz到18GHz | ±(0.20 + 1.0% of state) dB |
    匹配阻抗 | 18GHz到26GHz | ±(0.20 + 1.5% of state) dB |
    匹配阻抗 | 26GHz到35GHz | ±(0.25 + 2.5% of state) dB |
    匹配阻抗 | 35GHz到40GHz | ±(0.40 + 3.0% of state) dB |

    产品特点和优势


    ADRF5720凭借其广泛的工作频带(9kHz至40GHz),超宽的衰减范围(0.5 dB步长至31.5 dB),低插入损耗(最高40GHz时不超过4.5dB),卓越的输入线性度(P0.1dB:30 dBm,IP3:50 dBm)等特性,在高频信号处理和射频应用中表现优异。此外,它还具备良好的相对相位特性(无低频寄生信号),并提供SPI和并行模式控制选项,这使得其易于集成于多种射频系统中。其高射频输入功率处理能力(平均27 dBm,峰值30 dBm)使其能够应对极端环境下的挑战,适合各种工业、科研、通信领域。

    应用案例和使用建议


    应用案例:
    - 工业扫描仪:通过调节信号强度实现对不同材料的精确扫描,提升成像质量。
    - 5G毫米波蜂窝基础设施:增强无线传输的稳定性和效率,适应未来通信需求。
    - 军用无线电和雷达系统:提高通信链路的质量和可靠性,确保军事行动的安全执行。
    使用建议:
    - 在高频段应用时,合理设置阻抗匹配以进一步优化高频插入损耗、回波损耗及衰减精度。
    - 在高温环境下运行时,注意监测射频输入功率,避免过载导致损坏。
    - 选择适当的控制模式(串行或并行),以简化电路设计并降低功耗。

    兼容性和支持


    ADRF5720与同系列的ADRF5730引脚兼容,这便于用户根据具体应用需求灵活选择。Analog Devices提供了详尽的技术文档和评估工具,以帮助客户快速上手并优化产品性能。同时,厂商还承诺为用户提供全面的技术支持服务,包括但不限于故障排除、软件更新等。

    常见问题与解决方案


    - 问题:设备开机后无法正常工作。
    - 解决方案:检查电源电压是否在推荐范围内(+3.15V ~ +3.45V,-3.45V ~ -3.15V),确认所有控制信号正确连接且无短路现象。

    - 问题:射频输出信号不稳定。
    - 解决方案:检查是否存在外部干扰源;调整阻抗匹配网络以减少反射;验证控制逻辑设置是否准确。
    - 问题:设备在特定频率下出现异常响应。
    - 解决方案:参考电气特性表和典型性能图表,确认当前频率下的性能指标;对于异常情况,可尝试更换新的组件或咨询技术支持。

    总结和推荐


    综上所述,ADRF5720是一款高性能、多功能的硅基数字衰减器,具备广泛的频率范围、精准的衰减控制及出色的射频特性。无论是在工业自动化、测试测量还是通信领域,该产品均展现出极高的可靠性和灵活性。尽管其初始成本相对较高,但考虑到长期运行稳定性及性能优越性,ADRF5720无疑是众多射频应用中的理想选择。我们强烈推荐此款产品给需要进行精密射频信号处理的设计者和工程师。

ADRF5720BCCZN参数

参数
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 50Ω
额定功率 500mW
天线类型 -
中心频率 -
支持协议 -
长*宽*高 4mm*4mm*750μm
通用封装 LGA-24
零件状态 在售
包装方式 卷带包装
