首页  >  产品百科  >  HMC338LC3BTR-R5

HMC338LC3BTR-R5

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 31mA 40dB 14.5dBm VSAT 1 24GHz,34GHz 4V 34GHz 18dB 3V QFN-12-EP 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: Q-HMC338LC3BTR-R5
供应商: 期货订购
标准整包数: 500
ANALOG DEVICES RF混频器 HMC338LC3BTR-R5

HMC338LC3BTR-R5概述


    产品简介


    HMC338LC3B GaAs MMIC Sub-Harmonic SMT Mixer
    HMC338LC3B是一款由Hittite Microwave Corporation设计的24至34 GHz子谐波混频器,采用表面贴装技术(SMT)封装。它具备集成的本地振荡器放大器,适用于多种高频无线通信应用,包括点对点和点对多点无线电、VSAT系统、测试设备及传感器、军事用途以及卫星通信。

    技术参数


    以下是HMC338LC3B的主要技术参数:
    - 频率范围:
    - RF: 24 - 34 GHz
    - LO: 11.5 - 16.5 GHz
    - IF: DC - 3 GHz
    - 转换损耗(Conversion Loss):
    - 最小值: 11 dB
    - 典型值: 15 dB
    - 最大值: 18 dB
    - 隔离度(Isolation):
    - 2LO到RF: 25 - 40 dB
    - 2LO到IF: 37 - 50 dB
    - 输入三阶交调(IP3):
    - 最小值: 9 dBm
    - 典型值: 14.5 dBm
    - 压缩点(1 dB Compression):
    - 输入功率: 6.5 dBm
    - 电源电流(Supply Current, Idd):
    - 29 - 40 mA
    - 工作电压:
    - 单一正电源: +4V (典型31mA)
    - 封装尺寸:
    - 12引脚, 3x3mm SMT封装, 9mm²面积

    产品特点和优势


    1. 集成本地振荡器放大器:-5 dBm输入驱动,消除了对外部放大器的需求。
    2. 子谐波泵送技术:采用x2倍频技术,实现高效混频。
    3. 宽带IF输出:支持直流到3 GHz的IF输出,便于不同频段的信号处理。
    4. 表面贴装制造:无需引线键合,支持表面贴装工艺,简化组装流程。
    5. 紧凑封装:小尺寸(3x3mm),适合高密度布板需求。

    应用案例和使用建议


    应用案例:
    - 点对点无线电:用于长距离传输,如在固定无线接入网中。
    - 点对多点无线电:适合需要多目标覆盖的应用场景。
    - 测试设备与传感器:用于高频信号的采集和测试。
    使用建议:
    - 在使用过程中,确保所有接地引脚连接到RF/DC地。
    - 为避免损坏器件,输入RF和LO信号的最大值分别限制为+10 dBm和+13 dBm。
    - 配置适当的热管理措施以确保器件工作在规定的温度范围内。

    兼容性和支持


    兼容性:
    - HMC338LC3B具有良好的兼容性,能够与其他标准的50欧姆射频接口电路板兼容。
    - 设备供应商提供详细的参考设计和应用电路图,以便于集成到现有系统中。
    支持和服务:
    - 用户可以通过电话或电子邮件联系Hittite的技术支持团队获取应用指导和故障排除帮助。
    - 供应商还提供完整的评估板和相关文档,方便进行原型设计和测试。

    常见问题与解决方案


    问题1:如何确定合适的输入驱动功率?
    - 解决方案:根据混频器的数据表,确认LO驱动功率应在-5 dBm左右,以确保最佳性能。
    问题2:设备过热怎么办?
    - 解决方案:增加散热片或者使用更大面积的PCB来提高热耗散能力,同时确保设备在85°C的额定温度范围内工作。
    问题3:如何正确连接射频和本振端口?
    - 解决方案:确保射频(RF)和本振(LO)端口通过匹配网络正确接地,并且避免引入不必要的寄生阻抗。

    总结和推荐


    总结:HMC338LC3B是一款高性能的GaAs MMIC子谐波SMT混频器,专为高频应用而设计。其紧凑的设计、优秀的电气特性和可靠性使其成为射频和微波应用的理想选择。集成的LO放大器简化了系统设计,降低了成本。
    推荐:鉴于其广泛的应用领域和卓越的性能,我们强烈推荐HMC338LC3B用于高频无线通信系统的开发和升级。在使用过程中需要注意正确的安装和热管理,以确保设备的稳定运行。

HMC338LC3BTR-R5参数

参数
最大工作频率 34GHz
最大工作供电电压 4V
最小工作供电电压 3V
典型三阶段输入截止点 14.5dBm
典型供电电流 31mA
射频类型 VSAT
混频器数量 1
典型噪声指数 -
典型的本振/射频隔离 40dB
典型功率增益 -
最大转换损耗 18dB
辅助属性 -
最小工作频率 24GHz,34GHz
长*宽*高 3mm(长度)*3mm(宽度)

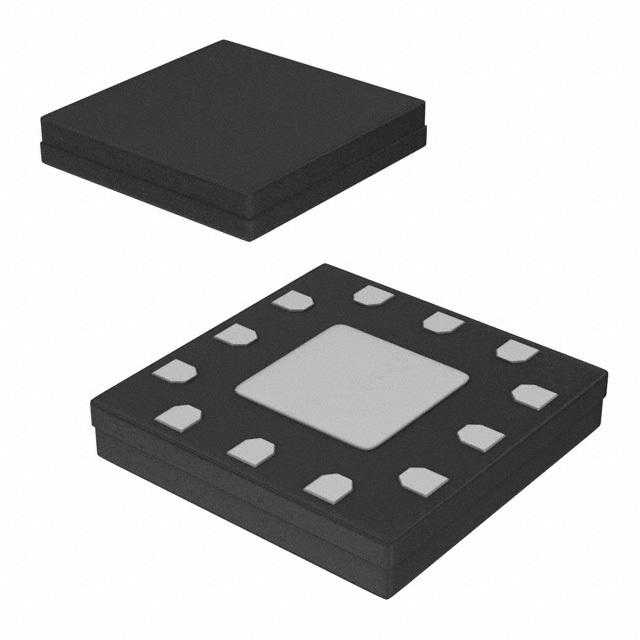

通用封装 QFN-12-EP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HMC338LC3BTR-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC338LC3BTR-R5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF混频器 ANALOG DEVICES HMC338LC3BTR-R5 HMC338LC3BTR-R5数据手册

HMC338LC3BTR-R5封装设计

查看详情并下载
Symbol
Footprint
3D Model
