HMC1165LP5E

产品分类: RF调制器和解调器
厂牌: ANALOG DEVICES
产品描述: 8dBm 5V -88 dBc/Hz 11.07GHz,11.62GHz 280mA 5.5V 11.62GHz LFCSP-32 贴片安装 5mm*5mm*880μm
供应商型号: 1127-3202-ND
供应商: Digi-Key
标准整包数: 1

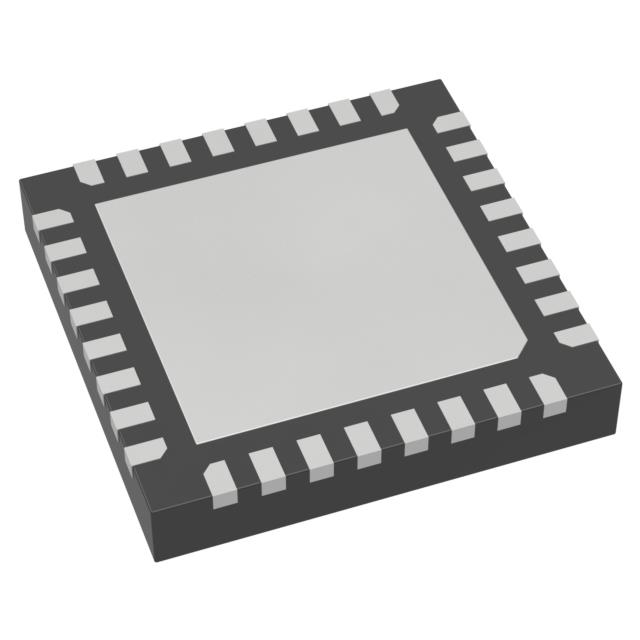

ANALOG DEVICES RF调制器和解调器 HMC1165LP5E

HMC1165LP5E概述

    HMC1165 MMIC VCO 技术手册综述

    1. 产品简介


    产品类型: HMC1165是一款由Analog Devices生产的单片微波集成电路(MMIC)电压控制振荡器(VCO)。这款VCO集成了一体化的谐振器、负阻器件和变容二极管,并具备半频率输出特性。
    主要功能:
    - 支持双输出频率范围:fOUT = 11.07 GHz至11.62 GHz,fOUT/2 = 5.535 GHz至5.810 GHz。
    - 输出功率高达8 dBm。
    - 具有优异的相位噪声性能。
    - 无需外部谐振器。
    应用领域:
    - 点对点和多点无线电系统。
    - 测试设备和工业控制。
    - 非常小口径终端(VSAT)。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出频率 (fOUT) | 11.07 | 11.62 | GHz |
    | 半频输出频率 | 5.535 | 5.810 | GHz |
    | 输出功率 (POUT) 8 | 11.5 | dBm |
    | 调制电压 (VTUNE)| 2 | 13 | V |
    | 相噪(Single-sideband SSB) | -113 | -109 | dBc/Hz |
    工作环境
    - 操作温度范围:-40°C 至 +85°C。
    - 电源电压:5V。

    3. 产品特点和优势


    - 高稳定性: 由于采用了单片微波集成结构,输出功率和相位噪声性能在温度范围内表现出色。
    - 无需外部匹配组件: 整合谐振器和匹配电路使得装配更加简单高效。
    - 低相位噪声: 特别适合要求高精度的应用场合。
    - 紧凑设计: 封装尺寸仅为5mm x 5mm,适用于空间受限的应用。

    4. 应用案例和使用建议


    应用案例:
    - 在点对点无线电通信系统中作为本地振荡器使用。
    - 用于雷达和军用通信设备中以提高信道传输质量。
    使用建议:
    - 在设计电路时确保信号线具有50Ω的阻抗,确保接地路径直接连接到接地层。
    - 使用足够数量的过孔来连接顶层和底层的接地平面。
    - 注意调谐电压 (VTUNE) 的调节范围为2V到13V,应确保供电电压稳定在5V。

    5. 兼容性和支持


    - HMC1165与其他电子元器件和设备具有良好的兼容性,尤其是在点对点无线电通信系统中。
    - Analog Devices提供技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题1: 输出频率不稳定。
    - 解决方案: 检查电源电压是否稳定,确保供电电压为5V。
    - 问题2: 输出功率不足。
    - 解决方案: 确保VTUNE电压在2V到13V之间,并检查电路设计是否符合标准。

    7. 总结和推荐


    HMC1165是一款高性能的MMIC VCO,具备高稳定性、低相噪和优异的温度性能。它特别适合用于需要高精度的无线电通信系统、测试设备和工业控制系统中。对于寻求高可靠性和紧凑设计的项目,HMC1165是一个理想选择。
    总体而言,强烈推荐在点对点无线电通信和其他高性能通信系统中使用HMC1165。

HMC1165LP5E参数

参数
LO频率 -
最大工作频率 11.62GHz
调制方式 -
典型输出功率 8dBm
最大工作供电电压 5.5V
测试频率 -
最大供电电流 280mA
典型输出1dB压缩功率 -
最小工作供电电压 -
最小工作频率 11.07GHz,11.62GHz
本底噪声 -88 dBc/Hz
典型工作供电电压 5V
长*宽*高 5mm*5mm*880μm
通用封装 LFCSP-32
安装方式 贴片安装
零件状态 在售
包装方式 散装

HMC1165LP5E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC1165LP5E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF调制器和解调器 ANALOG DEVICES HMC1165LP5E HMC1165LP5E数据手册

HMC1165LP5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 451.0783
10+ ¥ 394.9222
25+ ¥ 375.4785
100+ ¥ 348.8325
250+ ¥ 332.9052
库存: 80
起订量: 11 增量: 1
交货地:
最小起订量为:10
合计: ¥ 3949.22
