ADF5001BCPZ

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 30mA DBS,VSAT 4GHz,18GHz 3.6V 18GHz Divide by 4 3V LFCSP 贴片安装 3mm*3mm*750μm
供应商型号: ADF5001BCPZ
供应商: 国内现货
标准整包数: 10

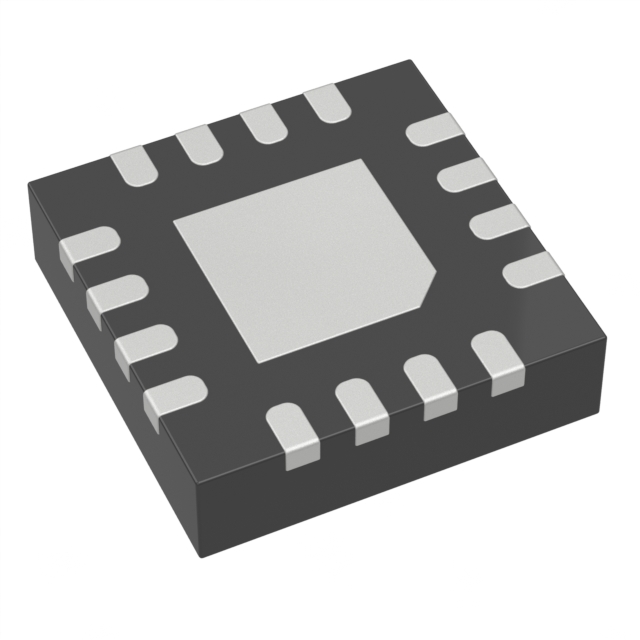

ANALOG DEVICES RF混频器 ADF5001BCPZ

ADF5001BCPZ概述


    产品简介


    ADF5001 分频器是一款由Analog Devices公司设计制造的高频率分频器,主要用于将射频信号(RF)进行分频处理。这款分频器的主要特点是它能够支持高达18 GHz的工作频率,并提供一个4分频功能,使得输出频率能够精确地降为输入频率的四分之一。它适用于相位锁定环路(PLL)频率范围扩展器、点对点无线电、甚小孔径终端(VSAT)无线电及通信测试设备等多种应用场合。ADF5001具有低噪声、低功耗、高性能的特点,并且体积小巧,采用3 mm × 3 mm的小型LFCSP封装,非常适合在空间受限的环境下使用。

    技术参数


    - 工作频率范围:4 GHz 至 18 GHz
    - 输入频率敏感度:-10 dBm 至 +10 dBm
    - 输出功率:
    - 单端输出:-10 dBm 至 -5 dBm
    - 差分输出:-7 dBm 至 -2 dBm
    - 电源电压:3.0 V 至 3.6 V
    - 功耗:
    - 活动模式:30 mA (VDD1 和 VDD2 之和)
    - 关机模式:7 mA
    - 工作温度范围:-40°C 至 +105°C
    - 噪声指标:-150 dBc/Hz(12 GHz 输入,100 kHz 偏移)

    产品特点和优势


    ADF5001 的主要特点包括:
    - 低噪声:-150 dBc/Hz 的低相位噪声特性使其在高精度应用中表现出色。
    - 低功耗:30 mA 的活动模式电流和7 mA 的关机模式电流确保了节能高效的设计。
    - 集成 RF 耦合电容:内部集成的 RF 耦合电容减少了外部组件数量,简化了电路设计。
    - 高温适应性:工作温度范围宽广,-40°C 到 +105°C,适合在各种极端环境条件下使用。
    - 兼容性:可与多种PLL IC(如ADF4156和ADF4106)直接接口,方便集成到现有系统中。

    应用案例和使用建议


    应用案例:
    ADF5001 在16 GHz 微波PLL系统中的使用是一个典型的应用实例。在这个应用中,ADF5001 将16 GHz 的RF信号降至4 GHz,通过差分输出端口连接至PLL芯片ADF4156,用于后续的频率合成过程。这种配置能够提高系统的频率分辨率,增强PLL的性能。
    使用建议:
    - 使用时应注意电源电压范围和电流要求,以确保设备正常运行。
    - 推荐使用差分连接方式以实现最大功率传输和最佳性能。
    - 考虑使用低噪声调节器如ADP150来确保输入信号的清洁度。

    兼容性和支持


    ADF5001 支持与多种PLL IC直接接口,例如ADF4156和ADF4106,这大大提升了其在各种复杂系统的兼容性和灵活性。此外,Analog Devices 提供了全面的技术文档和支持,包括详细的电路图和评估板资料,有助于客户快速启动项目并解决实际应用中的问题。

    常见问题与解决方案


    - 问题:功耗过高
    - 解决方法:检查电源电压是否超过规范值;确保负载连接正确且没有短路情况发生。

    - 问题:信号失真严重
    - 解决方法:确认输入信号的频率和幅度是否符合规格;考虑增加滤波环节以减少噪声和干扰。
    - 问题:无法进入关机模式
    - 解决方法:检查CE引脚是否正确配置,确保CE引脚被拉低进入关机模式。

    总结和推荐


    综上所述,ADF5001 是一款出色的4分频器,适用于需要高频和低噪声特性的各种射频应用场合。它不仅具备低功耗、高温适应性和紧凑尺寸的优点,还提供了广泛的支持和文档。因此,强烈推荐将其应用于高频射频和微波系统的开发与设计中。

ADF5001BCPZ参数

参数
射频类型 DBS,VSAT
典型噪声指数 -
典型供电电流 30mA
最大工作频率 18GHz
典型的本振/射频隔离 -
辅助属性 Divide by 4
最小工作供电电压 3V
典型三阶段输入截止点 -
混频器数量 -
典型功率增益 -
最大工作供电电压 3.6V
最大转换损耗 -
最小工作频率 4GHz,18GHz
长*宽*高 3mm*3mm*750μm
通用封装 LFCSP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

ADF5001BCPZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADF5001BCPZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF混频器 ANALOG DEVICES ADF5001BCPZ ADF5001BCPZ数据手册

ADF5001BCPZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 95.1234
500+ ¥ 93.564
1000+ ¥ 92.0046
2000+ ¥ 90.4452
库存: 6435
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 951.23
