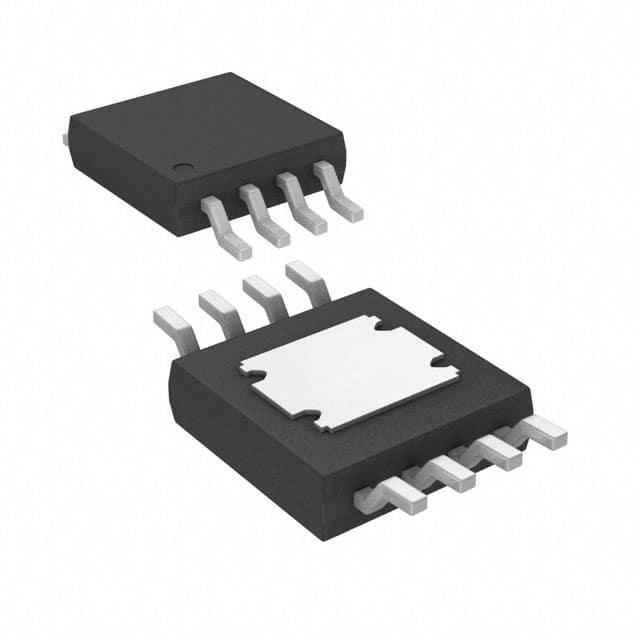

HMC349MS8GE

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述: CMOS,TTL 50Ω 0MHz~4GHz SOP 贴片安装
供应商型号: 1127-1026-6-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 天线 HMC349MS8GE

HMC349MS8GE概述

    # 高质量技术手册:HMC349MS8G / HMC349MS8GE

    产品简介


    HMC349MS8G / HMC349MS8GE 是一款高性能单刀双掷(SPDT)开关,适用于多种高频射频应用。它具有高隔离度和非反射设计,特别适合用于基站基础设施、宽带多路分配系统(MMDS)、3.5 GHz无线局域网(WLL)、电缆电视(CATV)/宽带多业务接入(CMTS)及测试仪器等领域。其独特的封装方式使其成为集成到现代电子系统中的理想选择。

    技术参数


    以下是HMC349MS8G / HMC349MS8GE的主要技术规格和性能参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 插入损耗
    | DC - 1.0 GHz | 0.8 | 1.1 | 2.1 | dB |
    | DC - 2.0 GHz | 0.9 | 1.2 | 2.1 | dB |
    | DC - 3.0 GHz | 1.2 | 1.5 | 2.1 | dB |
    | DC - 4.0 GHz | 1.8 | 2.1 | 2.1 | dB |
    | 隔离度 (RFC至RF1/RF2)
    | DC - 1.0 GHz | 60 | 70 | 70 | dB |
    | DC - 2.0 GHz | 54 | 57 | 57 | dB |
    | DC - 3.0 GHz | 45 | 50 | 50 | dB |
    | DC - 4.0 GHz | 42 | 47 | 47 | dB |
    | 回波损耗(开状态)
    | DC - 1.0 GHz | 23 | 27 | 27 | dB |
    | DC - 2.0 GHz | 18 | 22 | 22 | dB |
    | DC - 3.0 GHz | 13 | 17 | 17 | dB |
    | DC - 4.0 GHz | 8 | 13 | 13 | dB |
    | 回波损耗(关状态)
    | 0.5 - 2.0 GHz | 20 | 25 | 25 | dB |
    | 0.5 - 3.0 GHz | 17 | 20 | 20 | dB |
    | 0.5 - 4.0 GHz | 14 | 17 | 17 | dB |
    | 1 dB 压缩点
    | 0.25 - 4.0 GHz 27 | 31 | dBm |
    | 输入三阶交调截点(每音为+7 dBm)
    | 0.25 - 1.0 GHz | 53 | 56 | 56 | dBm |
    | 1.0 - 2.0 GHz | 50 | 53 | 53 | dBm |
    | 2.0 - 3.0 GHz | 49 | 52 | 52 | dBm |
    | 3.0 - 4.0 GHz | 47 | 50 | 50 | dBm |

    产品特点和优势


    - 高隔离度:在1GHz时高达70 dB,在2GHz时高达57 dB,保证了出色的信号完整性。
    - 非反射设计:减少信号反射,提高整体性能。
    - 超小型封装:采用8引脚MSOP8G表面贴装封装,面积仅为14.8平方毫米。
    - 卓越的功率处理能力:输入功率压缩点达到+31 dBm,适用于3.5 GHz频段的无线通信系统。
    - 集成方便:适用于各种高频应用的设计,方便集成到现有的系统中。

    应用案例和使用建议


    应用案例
    HMC349MS8G / HMC349MS8GE 已经被广泛应用于各种通信系统,例如:
    - 基站基础设施:在无线基站中实现高效的数据传输和切换。
    - 宽带多路分配系统(MMDS):提供可靠的长距离通信服务。
    - 3.5 GHz无线局域网(WLL):确保高质量的数据传输和稳定的连接。
    - 电缆电视(CATV)/宽带多业务接入(CMTS):在复杂的网络环境中保持高可靠性。
    - 测试仪器:提供精确的信号切换和测试能力。
    使用建议
    - 正确使用端口:确保所有引脚(RFC、RF1、RF2)和地线正确连接到PCB上的相应位置。
    - 合理布局:为了实现最佳性能,需要遵循正确的RF电路设计方法。
    - 阻容匹配:适当选择并放置阻容组件,以确保频率响应的准确性。
    - 接地处理:将地引脚和底部接地连接到PCB的地平面,以获得最佳的性能。

    兼容性和支持


    HMC349MS8G / HMC349MS8GE与多种电子系统兼容,并提供了丰富的文档和设计工具支持。用户可以在[Hittite Microwave Corporation官网](www.hittite.com)上获取更多资源和支持。此外,制造商还提供了包含该产品的设计工具包,帮助用户更好地理解和利用其功能。

    常见问题与解决方案


    1. 问题:如何确定正确的阻抗匹配?
    - 解决办法:根据产品的电气特性表选择合适的电容值,以确保50欧姆的阻抗匹配。

    2. 问题:如何控制开关的状态?
    - 解决办法:使用控制电压(Vctl)和使能输入(EN)通过适当的逻辑信号来控制开关的状态。

    3. 问题:如何处理高温环境下的热应力?
    - 解决办法:确保在规定的操作温度范围内使用,并遵循正确的安装指南。

    总结和推荐


    HMC349MS8G / HMC349MS8GE是一款性能优异的SPDT开关,具备高隔离度、非反射设计和优秀的功率处理能力。它非常适合用于各种高频通信应用,包括基站基础设施、MMDS、3.5 GHz WLL、CATV/CMTS以及测试仪器等。该产品的紧凑封装和集成方便使其易于应用于现有系统中。强烈推荐用户在设计涉及这些领域的应用时考虑使用此产品。

HMC349MS8GE参数

参数
天线类型 -
中心频率 -
支持协议 CMOS,TTL
典型天线增益 -
最大电压驻波比 -
带宽 0MHz~4GHz
阻抗 50Ω
额定功率 -
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 SOP
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
