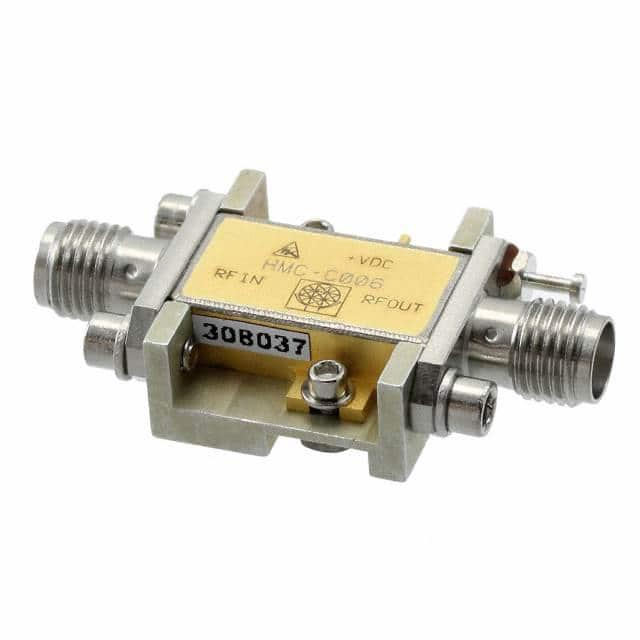

HMC-C006

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 93mA General Purpose 500MHz 5.25V 18GHz Divide by 4 4.75V 贴片安装 35.31mm*17.78mm*7.38mm
供应商型号: 1127-2493-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES RF混频器 HMC-C006

HMC-C006概述

    HMC-C006 频率分频器模块技术手册

    产品简介


    HMC-C006 是一款采用InGaP GaAs HBT技术封装的低噪声静态分频器模块。它具有可更换的SMA连接器,能够实现0.5到18 GHz的输入频率范围,且只需单个+5V直流电源供电。这款模块广泛应用于多种高频系统,如点对点/多点无线通信、VSAT(甚小口径终端)无线电、光纤通信、测试设备及军事与航天等领域。

    技术参数


    以下是HMC-C006的主要技术参数,这些数据确保了其在各种应用场景中的可靠性和性能。
    | 参数名称 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    | : | : | : | : | : | : |
    | 最大输入频率 18 | - | 19 | GHz |
    | 最小输入频率 | 正弦波输入 | 0.5 | - | - | GHz |
    | 输入功率范围 | Fin = 2至4 GHz | -15 | -10 | +10 | dBm |
    Fin = 4至12 GHz | -20 | -15 | +10 | dBm |
    Fin = 12至15 GHz | -20 | -15 | +5 | dBm |
    Fin = 15至18 GHz | -15 | -10 | 0 | dBm |
    | 输出功率 | Fin = 0.5至18 GHz | -7 | -4 | - | dBm |
    | 反向泄露 | Fin = 0.5至18 GHz | - | - | 60 | dB |
    | 单边带相噪 (100 kHz偏移) | Pin = 0 dBm, Fin = 4.8 GHz | -150 | - | - | dBc/Hz |
    | 输出转换时间 | Pin = 0 dBm, Fout = 882 MHz | - | 100 | - | ps |
    | 供电电流 | - | - | 93 | - | mA |

    产品特点和优势


    HMC-C006 的关键优势包括:
    - 超低单边带相噪:-150 dBc/Hz,有助于保持系统噪声性能。
    - 非常宽的工作带宽:支持从0.5 GHz到18 GHz的宽频率范围。
    - 高输出功率:-4 dBm,适用于各种高频应用。
    - 单电源供电:+5V直流电源,便于集成和使用。
    - 密封模块设计:提供良好的防护性能,工作温度范围为-55°C到+85°C。
    - 现场可替换SMA连接器:易于维护和替换。

    应用案例和使用建议


    HMC-C006 适用于多种高频应用场合,如点对点/多点无线通信、VSAT无线电、光纤通信、测试设备及军事与航天应用。使用时需注意以下几点:
    - 确保输入信号满足技术手册中的频率和功率要求。
    - 在高温环境下使用时,应监测和控制工作温度,以避免过热。
    - 为了优化系统性能,建议配合其他高性能组件使用,如低噪声放大器和滤波器。

    兼容性和支持


    HMC-C006 设计用于与其他高频电子元件兼容,但需确保接口和信号匹配。制造商提供全面的技术支持和维护服务,包括在线订购、技术支持电话和工程社区讨论。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:模块不响应信号输入。
    解决方案:检查输入信号是否符合频率和功率要求,确保正确连接信号源。
    - 问题:输出信号质量不佳。
    解决方案:确认模块的供电电压正常,检查是否有外部干扰,并进行适当的接地处理。
    - 问题:模块工作温度过高。
    解决方案:确保良好的散热条件,必要时可以使用外部冷却装置或通风设备。

    总结和推荐


    HMC-C006 是一款高度集成、性能卓越的频率分频器模块。它具有超低单边带相噪、宽工作带宽和优良的耐温特性,适合于各类高频应用。鉴于其优秀的性能和广泛的应用范围,我们强烈推荐在需要高性能频率分频器的系统中使用HMC-C006。

HMC-C006参数

参数
辅助属性 Divide by 4
最小工作频率 500MHz
最大工作频率 18GHz
典型供电电流 93mA
典型功率增益 -
典型三阶段输入截止点 -
最小工作供电电压 4.75V
典型的本振/射频隔离 -
典型噪声指数 -
混频器数量 -
最大工作供电电压 5.25V
射频类型 General Purpose
最大转换损耗 -
长*宽*高 35.31mm*17.78mm*7.38mm
安装方式 贴片安装
应用等级 工业级
零件状态 最后售卖
包装方式 散装
