LTC5541IUH#TRPBF

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 192mA 7.8dB 9.5dB W-CDMA 1 1.3GHz,2.3GHz 3.5V 2.3GHz 7.8dB Down Converter 3.1V QFN-20 贴片安装 5mm(长度)*5mm(宽度)
供应商型号: LTC5541IUH#TRPBF
供应商: 国内现货
标准整包数: 2500
ANALOG DEVICES RF混频器 LTC5541IUH#TRPBF

LTC5541IUH#TRPBF概述

    LTC5541 高动态范围下混频器技术手册

    产品简介


    LTC5541 是一款由 Linear Technology(现为 Analog Devices)生产的高动态范围被动式下混频器。它覆盖了从 600MHz 到 4GHz 的射频(RF)范围。其中,LTC5541 特别适用于 1.3GHz 至 2.3GHz 的 RF 应用,尤其在低侧本振(LO)频率为 1.4GHz 至 2.0GHz 范围内表现最优。它广泛应用于无线基础设施接收器(如 LTE、W-CDMA、TD-SCDMA、UMTS 和 GSM1800),点对点微波链路和高动态范围下混频器应用中。

    技术参数


    - 工作频率范围:
    - RF 输入频率范围:1.3GHz 至 2.3GHz(低侧 LO)
    - LO 频率范围:1.4GHz 至 2.0GHz
    - IF 输出频率范围:5MHz 至 500MHz
    - 电源要求:
    - 混频器和 LO 开关供电电压:3.1V 至 3.5V
    - IF 放大器供电电压:3.1V 至 5.3V
    - 功耗:
    - 3.3V 供电时,总功耗为 192mA
    - 温度范围:
    - 工作温度范围:-40°C 至 85°C
    - 存储温度范围:-65°C 至 150°C

    产品特点和优势


    - 高动态范围:
    - IP3(输入三阶截点):26.4dBm
    - 噪声系数(Noise Figure, NF):9.6dB
    - 高效能:
    - 转换增益(Conversion Gain):7.8dB
    - 输入 1dB 压缩点(Input 1dB Compression):11.3dBm
    - 小型化设计:

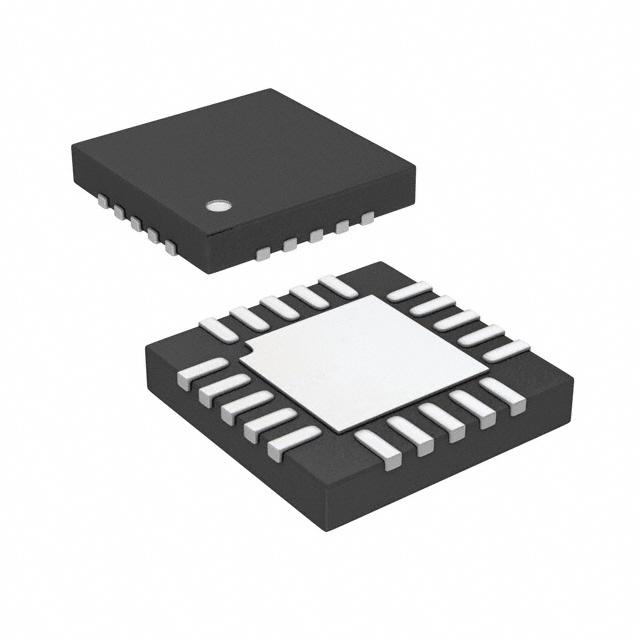

    - 封装尺寸:20 引脚(5mm × 5mm)QFN 封装
    - 高隔离度:
    - LO 切换开关隔离度:52dB
    - 易用性:
    - 内置 SPDT LO 切换开关,支持两个活动 LO 信号

    应用案例和使用建议


    典型应用场景:
    - LTE 或 W-CDMA 接收器
    - 点对点微波链路
    使用建议:
    - 在高频段(1.8GHz 至 2.3GHz)应用中,注意选择适当的外部匹配网络以优化性能。
    - 为保证最佳性能,建议 RF 和 LO 输入端接匹配网络。

    兼容性和支持


    - 兼容性:
    - 适用于单电源和双电源配置
    - RF 和 LO 输入端为 50Ω 单端输入
    - 支持:
    - 3.3V 供电时,IF 放大器可使用 5V 供电以获得更高的 P1dB
    - 关机引脚(SHDN)允许电路在需要时进入休眠模式,减少功耗

    常见问题与解决方案


    - 问题: 当 LO 频率超出 1.4GHz 至 2.0GHz 范围时,性能下降
    - 解决办法: 确保 LO 频率在 1.4GHz 至 2.0GHz 范围内以达到最佳性能。
    - 问题: 噪声系数过高
    - 解决办法: 使用外部匹配网络以提高系统的信噪比。
    - 问题: 功耗过大
    - 解决办法: 使用关机引脚(SHDN)控制电路,降低功耗。

    总结和推荐


    LTC5541 高动态范围下混频器具备优秀的转换增益和噪声系数,特别适合于需要高动态范围的应用场景。其紧凑的封装和灵活的工作条件使其在无线通信基础设施和微波通信系统中有广泛应用。强烈推荐在高性能通信系统中使用此产品。
    以上是对 LTC5541 下混频器的技术手册内容的整理和总结,希望能为您提供有价值的参考。

LTC5541IUH#TRPBF参数

参数
射频类型 W-CDMA
最大工作频率 2.3GHz
最大工作供电电压 3.5V
典型功率增益 7.8dB
典型三阶段输入截止点 -
典型供电电流 192mA
最小工作频率 1.3GHz,2.3GHz
最小工作供电电压 3.1V
混频器数量 1
最大转换损耗 7.8dB
典型的本振/射频隔离 -
典型噪声指数 9.5dB
辅助属性 Down Converter
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LTC5541IUH#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC5541IUH#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF混频器 ANALOG DEVICES LTC5541IUH#TRPBF LTC5541IUH#TRPBF数据手册
