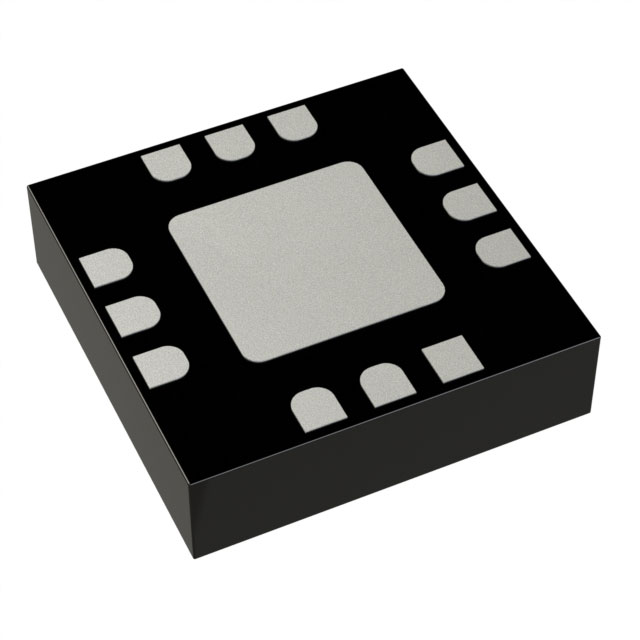

HMC558LC3BTR-R5

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 8.5dB 5.5GHz,14GHz 14GHz 黏合安装
供应商型号: HMC558LC3BTR-R5-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES RF混频器 HMC558LC3BTR-R5

HMC558LC3BTR-R5概述

    # HMC558LC3B 高频双平衡混频器技术手册

    产品简介


    HMC558LC3B 是一款高集成度的混频器,适用于无线通信、测试设备及传感器等领域。它采用先进的GaAs MESFET工艺制造,能够在5.5 GHz至14.0 GHz的射频(RF)和本振(LO)频率范围内工作。这款混频器集成了双平衡拓扑结构,具备优良的隔离性能和低噪声系数,特别适合点对点和点对多点无线通信系统的设计。

    技术参数


    以下是HMC558LC3B的主要技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 |
    ||
    | 射频/本振频率范围 | 5.5 GHz| 10.0 GHz | 14.0 GHz |
    | 中频频率范围 | DC | - | 6.0 GHz |
    | 转换增益 | 7 dB | 8.5 dB | 10 dB |
    | 噪声系数(单边带) | 7 dB | 8.5 dB | 10 dB |
    | 本振到射频隔离 | 35 dB | 45 dB | 30 dB |
    | 本振到中频隔离 | 20 dB | 25 dB | 20 dB |
    | 射频到中频隔离 | 8 dB | 14 dB | 10 dB |
    | 输入三阶交调截点(IP3)| 20 dBm | 24 dBm |
    | 输入二阶交调截点(IP2)| 46 dBm | 54 dBm |
    这些参数显示了HMC558LC3B在不同频率下的优异性能,特别是在宽频率范围内的低噪声系数和高隔离度。

    产品特点和优势


    HMC558LC3B 的独特之处在于其被动双平衡拓扑结构,提供了45 dB的本振到射频隔离和7 dB的转换损失,非常适合高频应用。此外,它的宽频率范围和兼容高量表面贴装制造技术使得它在点对点和点对多点无线通信系统中具有广泛的应用前景。由于其卓越的电气特性和良好的温度稳定性,它在严苛的工作环境中也能保持稳定的性能。

    应用案例和使用建议


    应用案例
    HMC558LC3B 已经被广泛应用于点对点和点对多点无线通信系统中。例如,在5.5 GHz至14.0 GHz的无线通信链路中,它可以用于信号的上下变频处理,实现高效的数据传输。另外,在测试设备和传感器领域,它也可以作为信号处理的核心组件。
    使用建议
    1. 电源设计:为了确保稳定的工作性能,需要提供合适的电源并保证良好的去耦。
    2. 匹配电路:尽管HMC558LC3B 内置匹配网络,但为了获得最佳性能,还是需要在具体应用中进行适当的匹配设计。
    3. 接地要求:混频器的所有接地引脚都需要良好接地,以减少噪声干扰。

    兼容性和支持


    HMC558LC3B 具有良好的兼容性,可以轻松集成到现有的高量表面贴装生产线上。Hittite Microwave Corporation 提供了详尽的技术支持,包括应用支持电话和技术文档下载服务。如果有任何安装或调试问题,可以直接联系他们的技术支持团队。

    常见问题与解决方案


    问题1:如何处理混频器过热?
    解决方案:检查电源设计和散热措施。确保电源电压在允许范围内,并且使用合适的散热器来降低工作温度。
    问题2:为什么中频输出不稳定?
    解决方案:检查中频端的匹配网络设计,确保阻抗匹配良好。同时,检查电源去耦电容是否合适,防止电源纹波影响。
    问题3:本振信号进入射频端口
    解决方案:确认接线正确无误,特别是本振端口要严格匹配50Ω阻抗。如仍存在问题,可能需要进一步检查内部匹配电路。

    总结和推荐


    综上所述,HMC558LC3B 混频器以其卓越的性能和广泛的适用范围,在多种高频通信和测试设备中表现出色。其低噪声系数、高隔离度和宽工作频率范围使其成为高性能射频应用的理想选择。无论是用于点对点无线通信系统,还是测试仪器,HMC558LC3B 都能提供可靠的信号处理解决方案。强烈推荐使用此产品,以确保项目取得成功。

HMC558LC3BTR-R5参数

参数
最大转换损耗 -
典型供电电流 -
混频器数量 -
典型噪声指数 8.5dB
最大工作频率 14GHz
典型功率增益 -
辅助属性 -
典型三阶段输入截止点 -
最小工作供电电压 -
射频类型 -
典型的本振/射频隔离 -
最小工作频率 5.5GHz,14GHz
最大工作供电电压 -
安装方式 黏合安装
零件状态 停产
包装方式 卷带包装

HMC558LC3BTR-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC558LC3BTR-R5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF混频器 ANALOG DEVICES HMC558LC3BTR-R5 HMC558LC3BTR-R5数据手册

HMC558LC3BTR-R5封装设计

查看详情并下载
Symbol
Footprint
3D Model
