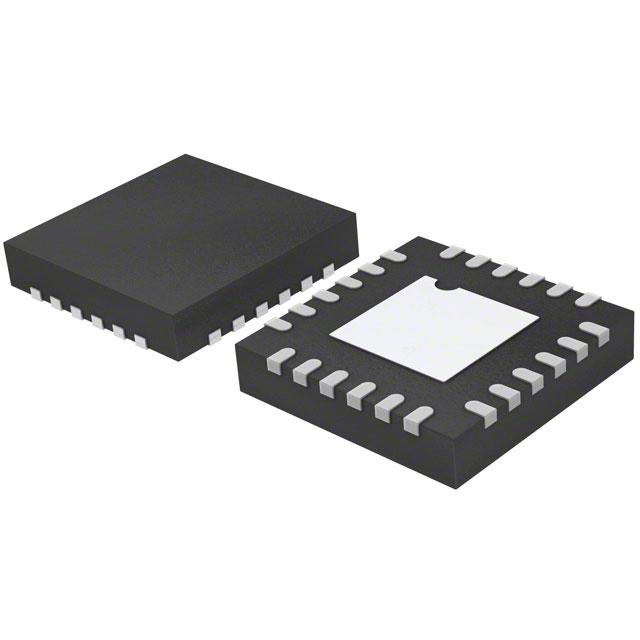

ADL5372ACPZ-R7

产品分类: RF调制器和解调器
厂牌: ANALOG DEVICES
产品描述: 7.1dBm 4.75V~5.25V 1.9GHz -158dBm/Hz Quadrature 4.75V 1.5GHz,2.5GHz 165mA 5.25V 2.5GHz 1.5GHz~2.5GHz QFN-24-EP 贴片安装 4mm*4mm*830μm
供应商型号: UNP-ADL5372ACPZ-R7
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES RF调制器和解调器 ADL5372ACPZ-R7

ADL5372ACPZ-R7概述

    ADL5372 Quadrature Modulator 技术手册

    产品简介


    ADL5372是一款固定增益正交调制器(F-MOD),工作频率范围为1500 MHz至2500 MHz,适用于各种通信系统,如蜂窝通信系统、CDMA2000/GSM/WCDMA、WiMAX/宽带无线接入系统、卫星调制解调器等。该调制器具有出色的相位精度和幅度平衡,非常适合用于宽带零IF或低IF到RF的应用,以及宽带数字预失真发射机。

    技术参数


    - 输出频率范围:1500 MHz至2500 MHz
    - 调制带宽:>500 MHz(3 dB)
    - 1 dB输出压缩点:14 dBm@1900 MHz
    - 噪声底:-158 dBm/Hz
    - 边带抑制:-45 dBc@1900 MHz
    - 载波泄漏:-45 dBm@1900 MHz
    - 单电源:4.75 V至5.25 V
    - 引脚配置:24引脚LFCSPVQ

    产品特点和优势


    - 高度集成:集成了LO接口、基带电压到电流转换器、混频器、差分到单端转换和偏置电路。
    - 宽带支持:提供>500 MHz的3 dB基带带宽,适合于宽带应用。
    - 优异的相位精度和幅度平衡:确保高性能中间频率或直接射频调制。
    - 低温升:内部功率耗散为1100 mW,有助于降低器件发热。
    - 广泛的工作温度范围:-40°C至+85°C。

    应用案例和使用建议


    ADL5372广泛应用于各种通信系统中,如蜂窝通信系统、WiMAX和卫星调制解调器。根据手册中的典型应用场景,用户可以参考以下建议来优化性能:
    - 确保LO信号的驱动水平和输入回波损耗,以避免信号失真。
    - 使用适当的滤波器来限制基带信号的交流摆幅。
    - 在需要时,可以利用辅助DAC来消除载波泄漏。

    兼容性和支持


    ADL5372与大多数基带信号源和LO信号源兼容。Analog Devices提供了详细的评估板文档和支持,帮助用户进行性能验证和调试。

    常见问题与解决方案


    - 问题:如何处理高LO驱动导致的噪声增加?
    - 解决方案: 使用内置滤波器和限幅器来减少噪声影响。
    - 问题:如何优化载波泄漏性能?
    - 解决方案: 利用辅助DAC进行载波泄漏消除。
    - 问题:如何调整温度引起的性能变化?
    - 解决方案: 选择合适的外部滤波器和电容来稳定性能。

    总结和推荐


    ADL5372是一款高性能的正交调制器,特别适合于需要高带宽和高精度调制的应用场合。其出色的性能指标和广泛的温度适应性使其成为多种通信系统的理想选择。强烈推荐给需要高性能射频调制解决方案的设计工程师。

ADL5372ACPZ-R7参数

参数
最小工作供电电压 4.75V
最大工作供电电压 5.25V
典型输出功率 7.1dBm
最小工作频率 1.5GHz,2.5GHz
LO频率 1.5GHz~2.5GHz
典型输出1dB压缩功率 -
最大供电电流 165mA
调制方式 Quadrature
本底噪声 -158dBm/Hz
典型工作供电电压 4.75V~5.25V
最大工作频率 2.5GHz
测试频率 1.9GHz
长*宽*高 4mm*4mm*830μm
通用封装 QFN-24-EP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
