HMC546LP2E

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述: 50Ω 200MHz~2.7GHz DFN 贴片安装
供应商型号: 18E1-HMC546LP2E
供应商: 国内现货
标准整包数: 250
ANALOG DEVICES 天线 HMC546LP2E

HMC546LP2E概述

    HMC546LP2E 10 W, Failsafe, GaAs SPDT Switch

    1. 产品简介


    HMC546LP2E 是一款适用于高频应用(如无线通信、汽车远程信息处理系统)的单极双掷(SPDT)开关。它采用了砷化镓(GaAs)技术制造,具备出色的线性度和高功率处理能力。此开关设计用于传输/接收和低噪声放大器(LNA)保护应用,工作频率范围为200 MHz至2700 MHz,最大输入功率可达10瓦。此外,该开关具备失效安全功能,确保在无直流电源的情况下也能保持低损耗路径。

    2. 技术参数


    | 参数 | 描述 |

    | 频率范围 | 200 MHz 至 2700 MHz |
    | 插入损耗(Tx to RFC) | 0.3 dB 至 0.8 dB (不同频段) |
    | 插入损耗(RFC to Rx) | 0.3 dB 至 1.5 dB (不同频段) |
    | 隔离度(Tx to RFC) | 10 dB 至 23 dB |
    | 隔离度(RFC to Rx) | 25 dB 至 40 dB |
    | 输入线性度(P0.1dB) | 36.5 dBm 至 41 dBm |
    | 输入第三阶交调(IP3) | 62 dBm 至 67 dBm |
    | 工作温度范围 | -40°C 至 +85°C |
    | 接触到外壳热阻 | 54°C/W |

    3. 产品特点和优势


    - 高输入线性度:具备高线性度,最大输入功率压缩点(P0.1dB)可达41 dBm,适合高功率应用。
    - 宽频带支持:频率范围覆盖200 MHz 至 2700 MHz,适用于多种无线标准。
    - 失效安全功能:当无直流电源时自动开启,确保系统稳定性。
    - 低插入损耗:最大插入损耗仅为0.8 dB,提升整体信号质量。

    4. 应用案例和使用建议


    HMC546LP2E 可广泛应用于无线宽带接入(WiMAX)、个人移动电台(PMR)、3G通信基础设施等领域。例如,在无线接入系统中,HMC546LP2E可有效隔离发射和接收信号路径,防止相互干扰。对于需要高可靠性的应用场景,建议在设计时确保所有外部匹配组件和接地路径均符合规范,以保证最佳性能。

    5. 兼容性和支持


    HMC546LP2E 设计时考虑到了与其他标准电子元器件的良好兼容性。厂商提供详细的接口电路图和应用指南,确保用户能够快速上手。同时,Analog Devices提供了强大的技术支持,用户可以访问官方网站获得最新的技术文档和帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗异常增加 | 检查所有连接是否正确并进行重新焊接。 |
    | 隔离度不足 | 确认外部匹配网络是否按要求配置。 |
    | 控制电压无效 | 检查电源电压和控制逻辑是否正常。 |
    | 发热过高 | 确保良好的散热设计和热管理。 |

    7. 总结和推荐


    HMC546LP2E 在其工作频段内表现出色,特别是在需要高功率和高线性度的应用中。它的失效安全机制和宽频带支持使其在市场上具有显著的竞争优势。总体而言,这款产品非常适合需要高性能无线通信解决方案的客户。鉴于其出色的技术特性和广泛的应用前景,强烈推荐给从事相关领域的工程师和设计师。

HMC546LP2E参数

参数
额定功率 -
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 200MHz~2.7GHz
阻抗 50Ω
2.05mm(Max)
2.05mm(Max)
1mm(Max)
通用封装 DFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

HMC546LP2E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC546LP2E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 天线 ANALOG DEVICES HMC546LP2E HMC546LP2E数据手册

HMC546LP2E封装设计

查看详情并下载
Symbol
Footprint

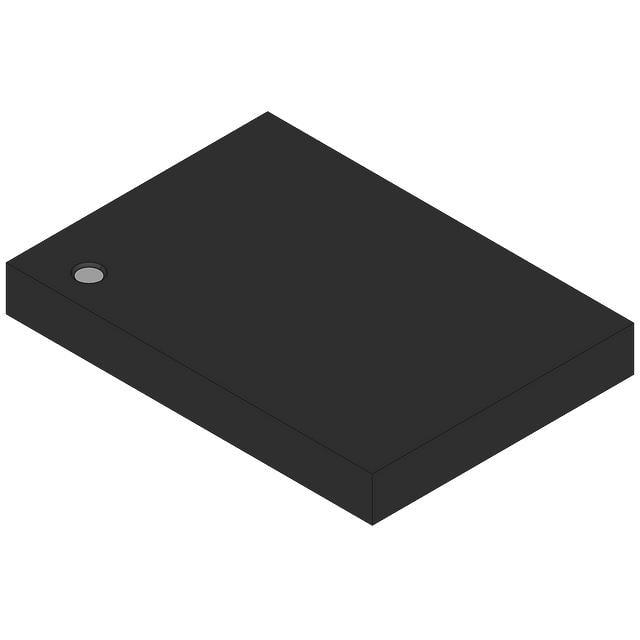

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 54.15
库存: 250
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 13537.5
直接购买
加入购物车
