410-301

厂牌: DIGILENT
产品描述: XC7V690T FFG1761-3 FPGA Development Board 100MHz/156.25MHz/150MHz/200MHz/233.33MHz 8GB RAM 128MB Flash
供应商型号: 2817951
供应商: 海外现货
标准整包数: 1
DIGILENT 评估、开发板开发工具 410-301

410-301概述

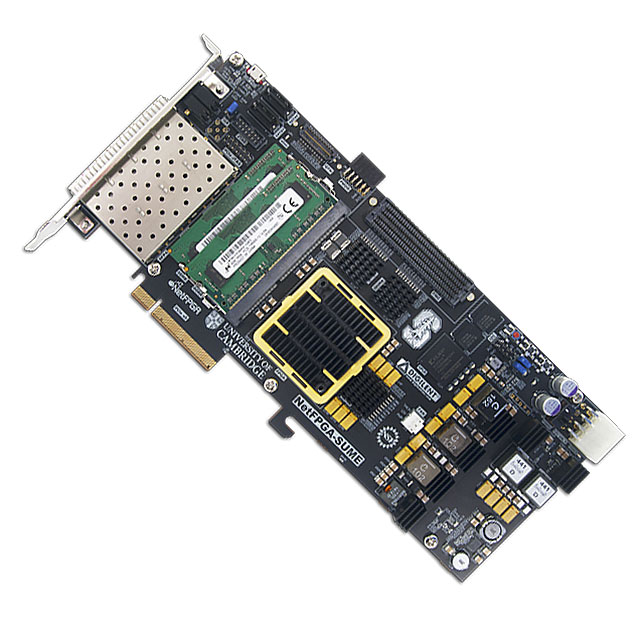

    NetFPGA-SUME™ 技术手册综述

    产品简介


    NetFPGA-SUME 是一款高性能网络设计平台,由Xilinx的Virtex-7 XC7V690T FPGA驱动。这款板卡提供多种通信接口和存储选项,适用于高速数据处理、存储和网络应用。它的主要特点是高密度和高带宽的数据处理能力,使其成为网络设备研发的理想平台。

    技术参数


    - 处理器核心:Xilinx Virtex-7 XC7V690T FFG1761-3
    - 内存配置:
    - 两块4GB DDR3 SODIMMs(MT8KTF51264Hz-1G9E1),64位宽总线,时钟频率850 MHz(1700 Mbps)
    - 三块72Mbit QDRII+ SRAMs(CY7C25652KV18-500BZXC),36位宽总线,时钟频率500 MHz(1000 Mbps)
    - 存储配置:
    - 两个SATA III端口(6 Gbps),通过GTH收发器
    - 一个Micro-SD卡槽
    - 两个512Mbit Micron StrataFlash并行闪存模块(PC28F512G18A),仅用于位文件存储
    - 通信接口:
    - 支持PCI-E Gen3 x8(8Gbps/通道)
    - 四个SFP+接口(每个10Gbps)
    - 四个全球唯一的MAC地址
    - USB-UART接口
    - I2C Pmod端口
    - 扩展连接器:
    - QTH连接器(8个GTH收发器)
    - 一个HPC FMC连接器(10个GTH收发器和68个用户I/O)
    - 一个12针Pmod端口(8个用户I/O)
    - 电源管理:
    - 两个Linear Technology电源系统管理器(LTC2974)
    - 提供所有主要电源轨的电流测量
    - 编程接口:
    - 通过Micro USB连接器进行JTAG编程和调试(共享USB-UART接口)

    产品特点和优势


    - 高带宽接口:支持PCI-E Gen3 x8和四个SFP+接口,具备高速数据传输能力。
    - 多功能存储:提供多种类型的存储方案,满足不同应用场景的需求。
    - 灵活的扩展能力:通过HPC FMC连接器提供多种扩展选项,便于功能扩展和升级。
    - 精确的电源管理:采用两个LTC2974进行电源管理和监控,确保系统的稳定性和可靠性。

    应用案例和使用建议


    应用案例:
    - 数据中心网络:NetFPGA-SUME可以在数据中心环境中作为高性能网络设备的核心组件。
    - 实验和教育:由于其强大的性能和可编程性,NetFPGA-SUME是学术研究和教学的优秀工具。
    使用建议:
    - 资源规划:在开发过程中要充分考虑资源利用率,以避免不必要的能耗。
    - 性能优化:利用FPGA的可编程性进行算法优化,提升系统整体性能。

    兼容性和支持


    - 兼容性:NetFPGA-SUME与Xilinx的新版Vivado Design Suite以及ISE工具集兼容。
    - 支持:厂商提供详尽的技术文档和支持服务,帮助用户快速解决问题。

    常见问题与解决方案


    - 问题1:电源接通后无法正常启动。
    - 解决方案:检查输入电压是否正确,确保Sense0和Sense1连接到GND,或者根据输入电压选择合适的电源插头。
    - 问题2:系统出现过热报警。
    - 解决方案:检查散热系统是否正常工作,适当调整环境温度,或者增加散热措施。
    - 问题3:数据传输速率降低。
    - 解决方案:确认连接的物理层设备是否匹配,重新配置FPGA或更新固件。

    总结和推荐


    总体评价:
    - 优点:NetFPGA-SUME是一款功能强大且高度可定制的网络平台。它不仅具有高带宽和多样的通信接口,还具备灵活的扩展能力和精确的电源管理系统。
    - 推荐:对于从事高性能网络设计、数据中心建设和学术研究的专业人士,NetFPGA-SUME无疑是一个非常值得推荐的选择。尽管成本较高,但其强大的性能和广泛的适用性使其成为许多项目的理想之选。

410-301参数

参数
零件状态 在售
包装方式 散装

410-301厂商介绍

DIGILENT公司是一家全球领先的电子设计自动化(EDA)工具和硬件平台供应商,专注于为教育和工业市场提供创新的解决方案。公司总部位于美国华盛顿州,拥有一支由经验丰富的工程师和教育专家组成的团队。

DIGILENT主营产品主要分为以下几类:
1. 开发板:包括基于FPGA和SoC的开发板,如Nexys系列、Basys系列等,广泛应用于电子设计、原型开发和教学。
2. 软件工具:提供Vivado、PYNQ等设计软件,支持用户进行硬件设计和软件开发。
3. 教育套件:针对不同层次的教育需求,提供从基础到高级的电子设计和编程套件。

DIGILENT的优势在于:
1. 创新性:公司不断推出新的产品和技术,以满足市场和教育需求的变化。
2. 易用性:产品和工具设计简洁直观,易于上手,特别适合教育和初学者。
3. 可扩展性:开发板和套件具有良好的可扩展性,可以根据项目需求进行定制和扩展。
4. 社区支持:DIGILENT拥有活跃的在线社区,提供丰富的教程、案例和技术支持,帮助用户解决问题和分享经验。

410-301数据手册

厂牌 PDF简要描述 下载
DIGILENT 评估、开发板开发工具 DIGILENT 410-301 410-301数据手册

410-301封装设计

查看详情并下载
Symbol
Footprint
3D Model
