410-361

厂牌: DIGILENT
产品描述: Digilent 开发套件附件
供应商型号: 2851445
供应商: 海外现货
标准整包数: 1
DIGILENT 评估、开发板开发工具 410-361

410-361概述


    产品简介

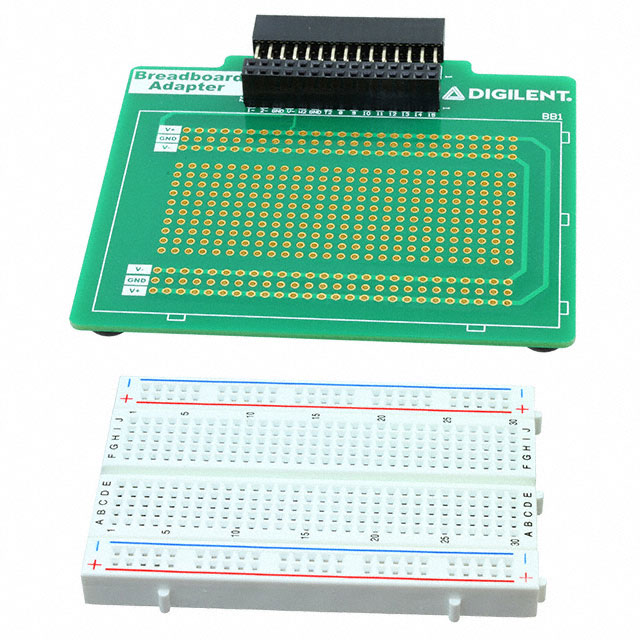

    面包板适配器用于模拟发现工具(Breadboard Adapter for Analog Discovery)
    产品类型: 面包板适配器
    主要功能: 提供一个可靠的连接界面,允许用户在面包板上进行原型设计。它包含一个能够通过所有连接信号的母头,以及一个便于原型开发的区域。
    应用领域: 主要应用于电子电路的设计和原型制作,特别适合于配合Analog Discovery工具使用,为工程师和学生提供了一个简便的方式来测试和验证他们的电路设计。

    技术参数


    - 连接接口: 30针母头,通过所有信号从Analog Discovery。
    - 原型设计区域: 包含26行每行10个镀金通孔。
    - 电源轨: 两个26孔V+,V-,和GND电源轨直接从30针连接器的V+和V-引脚接出。
    - 尺寸和重量: 适配半尺寸面包板,具体尺寸和重量需要参考官方文档。
    - 电源支持: 通过V+和V-引脚直接供电。

    产品特点和优势


    - 独特功能: 这款面包板适配器提供了26行每行10个镀金通孔的原型设计区,允许用户更灵活地设计和修改电路。此外,两个26孔的V+、V-和GND电源轨确保了稳定的电力供应。
    - 优势: 相比于传统的飞线连接方式,这款适配器不仅提高了连接的可靠性,还减少了杂乱无章的线缆布局。适配半尺寸面包板的选择使得用户可以在一个更加紧凑的空间内进行实验。

    应用案例和使用建议


    - 应用案例: 假设您正在使用Analog Discovery进行音频放大器的设计,在完成基本电路后,可以通过将面包板适配器插入Analog Discovery,从而在原型板上进一步调试和优化您的设计。
    - 使用建议: 在安装面包板适配器时,请确保所有连接都牢固无误,尤其是对于需要通过V+和V-引脚供电的电路,要保证正确的电源极性。在进行复杂电路设计时,可以考虑将部分元件预先焊接在面包板上,以提高效率。

    兼容性和支持


    - 兼容性: 请注意,尽管这款面包板适配器与OpenScope MZ共享相同的连接器,但它们之间的引脚映射并不相同。因此,在将面包板适配器用于其他设备之前,务必检查并确认引脚图。
    - 支持: Digilent Inc.为该产品提供全面的技术支持和客户服务,包括详细的使用指南和技术文档。

    常见问题与解决方案


    1. 问题: 连接不稳固。
    - 解决方案: 确保每个连接都紧固且没有松动。如果有必要,可以重新焊接连接点。

    2. 问题: 无法正常供电。
    - 解决方案: 检查电源极性是否正确,同时确保连接到Analog Discovery的电源引脚已经正确插入。

    3. 问题: 电源轨无法使用。
    - 解决方案: 检查面包板适配器与Analog Discovery之间的连接是否稳定,确保电源引脚已正确配置并接触良好。

    总结和推荐


    综合评估: 面包板适配器用于模拟发现工具具有许多显著的优点,如稳定可靠的连接、高效的原型设计能力,以及对电源管理的改进。虽然该产品存在一定的学习曲线,但对于需要进行复杂电路设计和调试的专业人士来说,这无疑是一款值得推荐的产品。
    推荐使用: 如果您是一位需要频繁进行电路设计与调试的工程师或研究人员,强烈推荐您考虑使用这款面包板适配器,以提升您的工作效率和实验精度。

410-361参数

参数
长*宽*高 90mm(长度)*75mm(宽度)
零件状态 在售
包装方式 散装

410-361厂商介绍

DIGILENT公司是一家全球领先的电子设计自动化(EDA)工具和硬件平台供应商,专注于为教育和工业市场提供创新的解决方案。公司总部位于美国华盛顿州,拥有一支由经验丰富的工程师和教育专家组成的团队。

DIGILENT主营产品主要分为以下几类:
1. 开发板:包括基于FPGA和SoC的开发板,如Nexys系列、Basys系列等,广泛应用于电子设计、原型开发和教学。
2. 软件工具:提供Vivado、PYNQ等设计软件,支持用户进行硬件设计和软件开发。
3. 教育套件:针对不同层次的教育需求,提供从基础到高级的电子设计和编程套件。

DIGILENT的优势在于:
1. 创新性:公司不断推出新的产品和技术,以满足市场和教育需求的变化。
2. 易用性:产品和工具设计简洁直观,易于上手,特别适合教育和初学者。
3. 可扩展性:开发板和套件具有良好的可扩展性,可以根据项目需求进行定制和扩展。
4. 社区支持:DIGILENT拥有活跃的在线社区,提供丰富的教程、案例和技术支持,帮助用户解决问题和分享经验。

410-361数据手册

厂牌 PDF简要描述 下载
DIGILENT 评估、开发板开发工具 DIGILENT 410-361 410-361数据手册

410-361封装设计

查看详情并下载
Symbol
Footprint
3D Model
