410-261

厂牌: DIGILENT
产品描述: Digilent 开发套件, Pmod 适配器, 使用于无线试验电路板连接
供应商型号: 1286-1086-ND
供应商: Digi-Key
标准整包数: 1

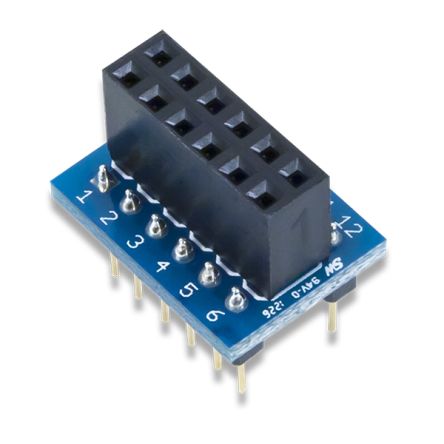

DIGILENT 评估、开发板开发工具 410-261

410-261概述

    PmodDIP™ 参考手册

    1. 产品简介


    Digilent PmodDIP 是一款带有12针双列直插式封装(DIP)的模块,同时包含一个2×6引脚的Pmod接头。这使得用户能够轻松分离并处理通过12针Pmod接口传入和传出的所有信号。此模块适用于多种电子工程项目,特别是在需要对信号进行外部处理的场合。

    2. 技术参数


    - 产品类型:12针双列直插式模块
    - 通信协议:GPIO协议
    - 尺寸:小尺寸,长0.7英寸(约1.8厘米),宽0.5英寸(约1.3厘米)
    - 引脚描述:见下表
    - 工作条件:外部电源必须在系统板和连接的Pmod所能承受的范围内
    引脚描述表
    | Pmod接头引脚 | DIP接头 | DIP引脚 |
    |
    | 1 | J2 | 1 |
    | 2 | J2 | 2 |
    | 3 | J2 | 3 |
    | 4 | J2 | 4 |
    | 5 | J2 | 5 |
    | 6 | J2 | 6 |
    | 7 | J3 | 1 |
    | 8 | J3 | 2 |
    | 9 | J3 | 3 |
    | 10 | J3 | 4 |
    | 11 | J3 | 5 |
    | 12 | J3 | 6 |

    3. 产品特点和优势


    PmodDIP 模块具有以下显著特点和优势:
    - 易用性:可直接插入无焊接面包板,实现外部信号处理。
    - 兼容性强:支持12通道信号传输,兼容数字和模拟信号。
    - 小巧轻便:模块体积小巧,便于集成到各种电路设计中。
    - 信号完整性高:作为直通模块,不会修改输入信号。

    4. 应用案例和使用建议


    PmodDIP 模块适用于多种电子工程应用场景,如:
    - 测试和调试:用于外部测试不同模块间的信号连接和信号质量。
    - 传感器连接:将传感器信号接入主控板时,提供稳定可靠的信号通路。
    使用建议:
    - 确保外加电源在安全范围内,避免损坏模块或连接设备。
    - 遵循正确的安装步骤,确保信号通路正确无误。

    5. 兼容性和支持


    - 兼容性:支持所有符合Pmod标准的模块和系统板。
    - 支持和服务:由 Digilent 提供全面的技术支持和售后服务,确保用户顺利使用。

    6. 常见问题与解决方案


    1. 问题:电源电压不匹配导致模块损坏
    解决方案:确保外加电源电压在系统板和连接Pmod所能承受的范围内。
    2. 问题:信号传输不稳定
    解决方案:检查接线是否松动,重新连接并确保各接口接触良好。

    7. 总结和推荐


    综上所述,PmodDIP 是一款设计精良且实用性强的模块,特别适合于信号测试和调试场景。其小巧的体积、易用的接口和较高的信号完整性使其在市场上具有较强的竞争力。因此,我们强烈推荐在相关的电子工程项目中使用该产品。
    产品信息
    - 联系电话:509.334.6306
    - 官方网站:[www.digilentinc.com](http://www.digilentinc.com)

410-261参数

参数
长*宽*高 27.94mm(长度)*20.32mm(宽度)
零件状态 在售
包装方式 散装
